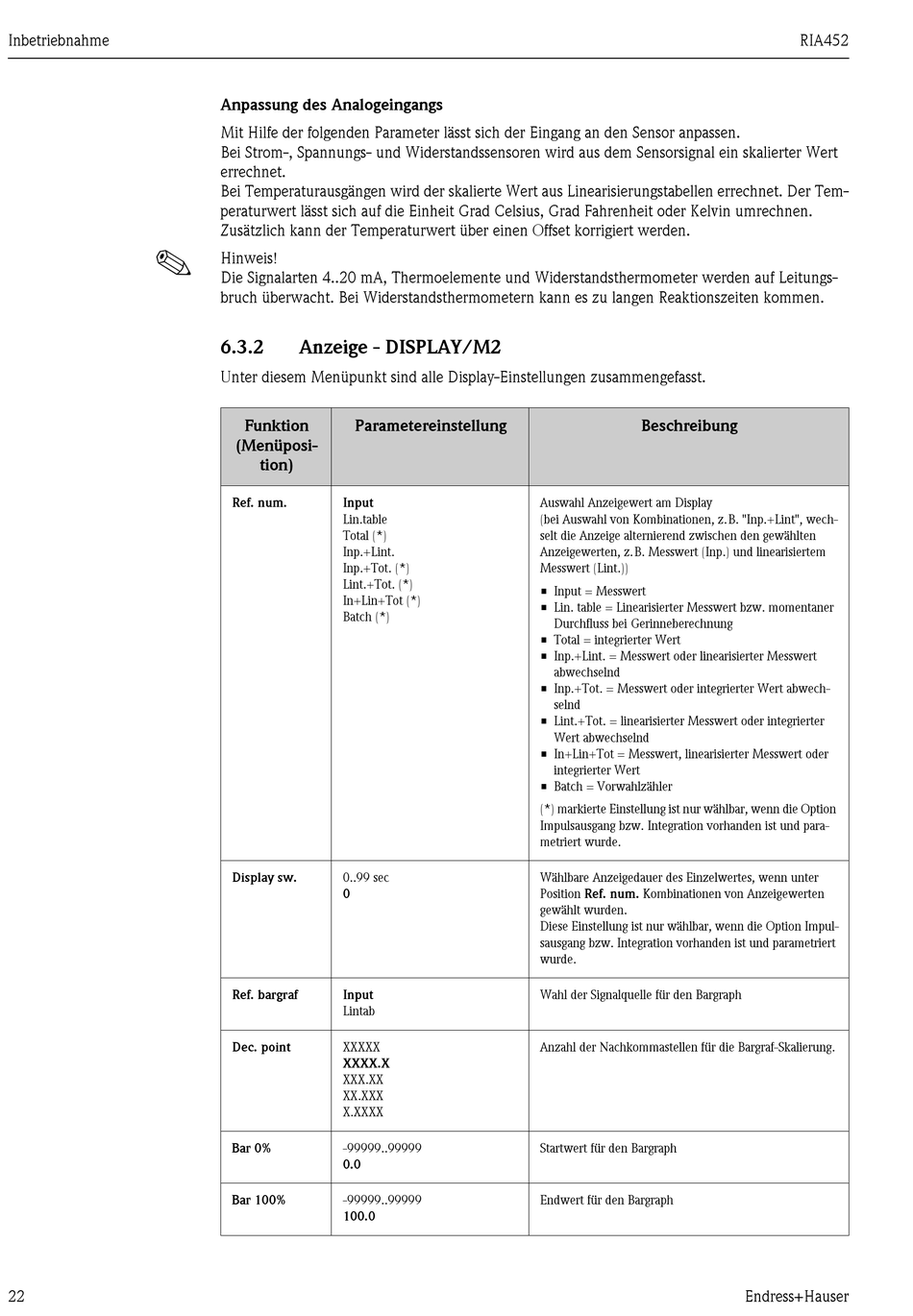

Inbetriebnahme
!
22

Anpassung des Analogeingangs

Mit Hilfe der folgenden Parameter lässt sich der Eingang an den Sensor anpassen.
Bei Strom-, Spannungs- und Widerstandssensoren wird aus dem Sensorsignal ein skalierter Wert
errechnet.
Bei Temperaturausgängen wird der skalierte Wert aus Linearisierungstabellen errechnet. Der Tem-
peraturwert lässt sich auf die Einheit Grad Celsius, Grad Fahrenheit oder Kelvin umrechnen.
Zusätzlich kann der Temperaturwert über einen Offset korrigiert werden.
Hinweis!
Die Signalarten 4..20 mA, Thermoelemente und Widerstandsthermometer werden auf Leitungs-
bruch überwacht. Bei Widerstandsthermometern kann es zu langen Reaktionszeiten kommen.
6.3.2 Anzeige - DISPLAY/M2
Unter diesem Menüpunkt sind alle Display-Einstellungen zusammengefasst.
Funktion Parametereinstellung
(Menüposi-
tion)
Ref. num. Input
Lin.table
Total (*)
Inp.+Lint.
Inp.+Tot. (*)
Lint.+Tot. (*)
In+Lin+Tot (*)
Batch (*)
Display sw. 0..99 sec
0
Ref. bargraf Input
Lintab
Dec. point XXXXX
XXXX.X
XXX.XX
XX.XXX
X.XXXX
Bar 0% -99999..99999
0.0
Bar 100% -99999..99999
100.0
Beschreibung
Auswahl Anzeigewert am Display
(bei Auswahl von Kombinationen, z.B. "Inp.+Lint", wech-
selt die Anzeige alternierend zwischen den gewählten
Anzeigewerten, z.B. Messwert (Inp.) und linearisiertem
Messwert (Lint.))
• Input = Messwert
• Lin. table = Linearisierter Messwert bzw. momentaner
Durchfluss bei Gerinneberechnung
• Total = integrierter Wert
• Inp.+Lint. = Messwert oder linearisierter Messwert
abwechselnd
• Inp.+Tot. = Messwert oder integrierter Wert abwech-
selnd
• Lint.+Tot. = linearisierter Messwert oder integrierter
Wert abwechselnd
• In+Lin+Tot = Messwert, linearisierter Messwert oder
integrierter Wert
• Batch = Vorwahlzähler
(*) markierte Einstellung ist nur wählbar, wenn die Option
Impulsausgang bzw. Integration vorhanden ist und para-
metriert wurde.
Wählbare Anzeigedauer des Einzelwertes, wenn unter
Position Ref. num. Kombinationen von Anzeigewerten
gewählt wurden.
Diese Einstellung ist nur wählbar, wenn die Option Impul-
sausgang bzw. Integration vorhanden ist und parametriert
wurde.
Wahl der Signalquelle für den Bargraph
Anzahl der Nachkommastellen für die Bargraf-Skalierung.
Startwert für den Bargraph
Endwert für den Bargraph
