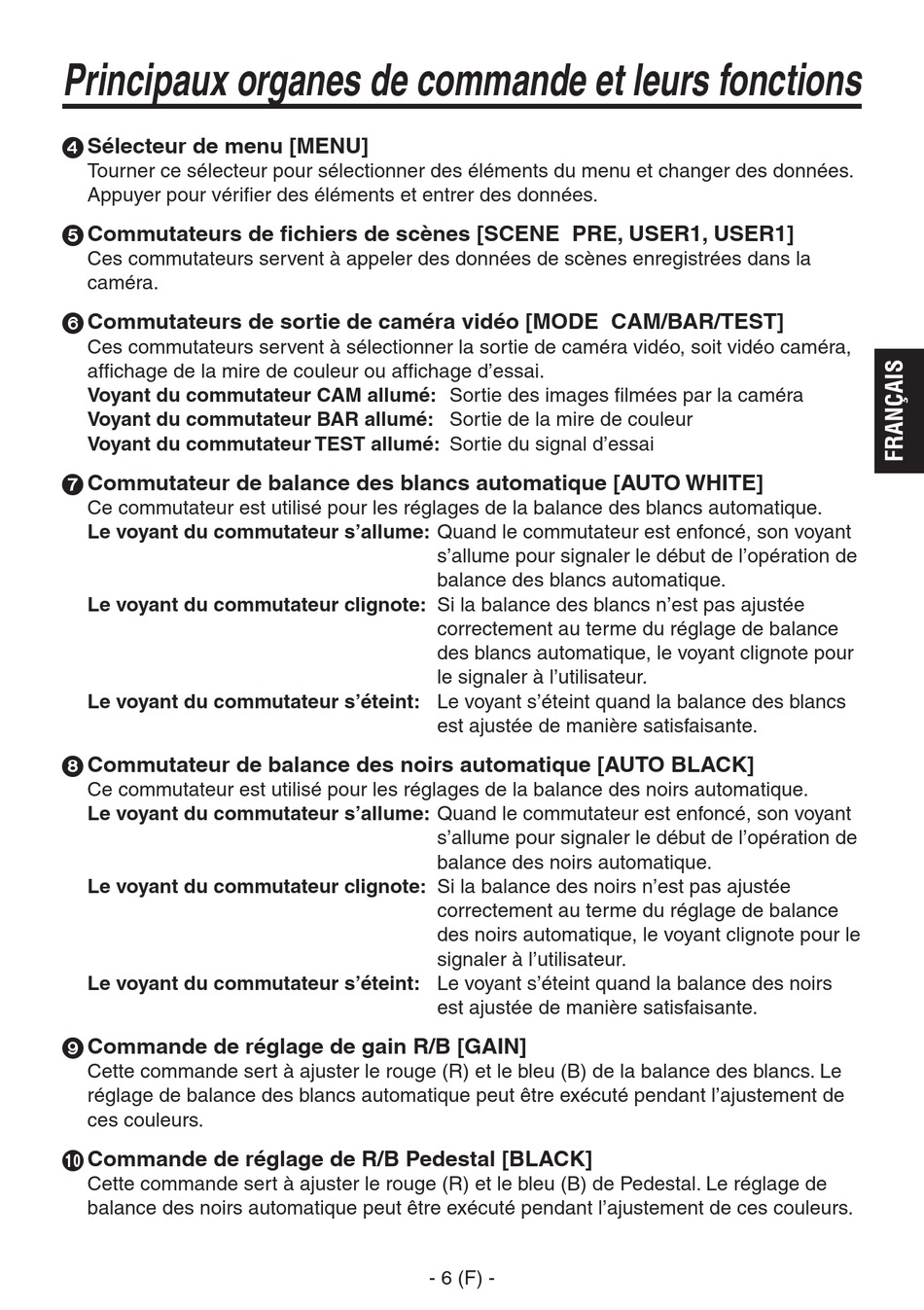

Principaux organes de commande et leurs fonctions
 Sélecteur de menu [MENU]
Tourner ce sélecteur pour sélectionner des éléments du menu et changer des données.
Appuyer pour vérifier des éléments et entrer des données.
 Commutateurs de fichiers de scènes [SCENE PRE, USER1, USER1]
Ces commutateurs servent à appeler des données de scènes enregistrées dans la
caméra.
 Commutateurs de sortie de caméra vidéo [MODE CAM/BAR/TEST]
Ces commutateurs servent à sélectionner la sortie de caméra vidéo, soit vidéo caméra,
affichage de la mire de couleur ou affichage d'essai.
Voyant du commutateur CAM allumé: Sortie des images filmées par la caméra
Voyant du commutateur BAR allumé: Sortie de la mire de couleur
Voyant du commutateur TEST allumé: Sortie du signal d'essai
 Commutateur de balance des blancs automatique [AUTO WHITE]
Ce commutateur est utilisé pour les réglages de la balance des blancs automatique.
Le voyant du commutateur s'allume: Quand le commutateur est enfoncé, son voyant
Le voyant du commutateur clignote: Si la balance des blancs n'est pas ajustée
Le voyant du commutateur s'éteint: Le voyant s'éteint quand la balance des blancs
 Commutateur de balance des noirs automatique [AUTO BLACK]
Ce commutateur est utilisé pour les réglages de la balance des noirs automatique.
Le voyant du commutateur s'allume: Quand le commutateur est enfoncé, son voyant
Le voyant du commutateur clignote: Si la balance des noirs n'est pas ajustée
Le voyant du commutateur s'éteint: Le voyant s'éteint quand la balance des noirs
 Commande de réglage de gain R/B [GAIN]
Cette commande sert à ajuster le rouge (R) et le bleu (B) de la balance des blancs. Le
réglage de balance des blancs automatique peut être exécuté pendant l'ajustement de
ces couleurs.
 Commande de réglage de R/B Pedestal [BLACK]
Cette commande sert à ajuster le rouge (R) et le bleu (B) de Pedestal. Le réglage de
balance des noirs automatique peut être exécuté pendant l'ajustement de ces couleurs.
s'allume pour signaler le début de l'opération de
balance des blancs automatique.
correctement au terme du réglage de balance
des blancs automatique, le voyant clignote pour
le signaler à l'utilisateur.
est ajustée de manière satisfaisante.
s'allume pour signaler le début de l'opération de
balance des noirs automatique.
correctement au terme du réglage de balance
des noirs automatique, le voyant clignote pour le
signaler à l'utilisateur.
est ajustée de manière satisfaisante.
- 6 (F) -
