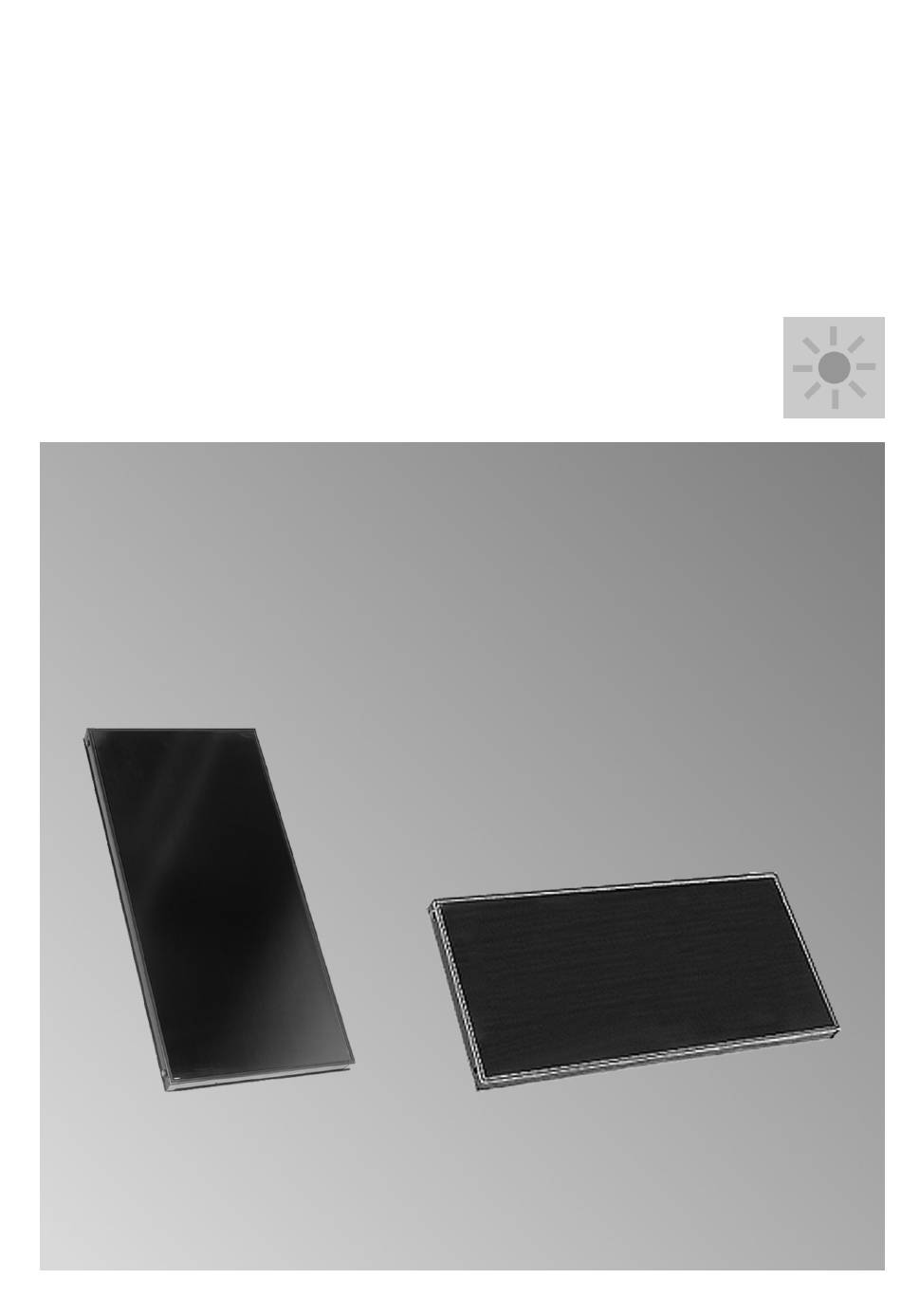

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für aufgeständerte Montage und Fassadenmontage VITOSOL-F Nach Montage entsorgen! 5581 924 9/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Aufgeständerte Montage ............... Bauteile Vitosol-F, Typ SH ..............■ Bauteile Vitosol-F, Typ SV ..............■ Kollektorreihenabstand z ermitteln ............. ■ Kollektorstützen montieren, Neigungswinkel einstellen ....α ■ Montage auf Unterkonstruktion, z.B. Stahlträger ........ ■ Montage auf Betonplatten, nur bei Typ SH ......... ■... -
Seite 4: Aufgeständerte Montage
Aufgeständerte Montage Bauteile Vitosol-F, Typ SH α= 25° α= 30° α= 50° α= 35° α= 55° α= 40° α= 60° α= 45° α= 65° α= 70° α= 75° α= 80° α α Ø 11 M8x20 M8x25 Abb. 1 Kollektorstütze für Neigungswinkel 25 bis 45 α... -
Seite 5: Bauteile Vitosol-F, Typ Sv
Aufgeständerte Montage (Fortsetzung) Bauteile Vitosol-F, Typ SV Ø 11 α= 60° α= 55° α= 50° α= 45° α= 40 α= 35° α= 30° α= 25° α M8x20 M8x25 Abb. 3 Auflagestütze Sechskantschraube M 8 x 20 Fußstütze Sechskantschraube M 8 x 25 Stellstütze unten Halteblech Stellstütze oben (2-teilig) - Seite 6 Aufgeständerte Montage (Fortsetzung) α α β Abb. 5 z Kollektorreihenabstand Kollektorneigungswinkel α Winkel des Sonnenstands β Neigungswinkel Kollektorreihenabstand z in mm α Typ SV Typ SH Flensburg 6890 3060 ° 8370 8370 ° 9600 4260 ° 10100 4490 ° 10890 4830 °...
-
Seite 7: Kollektorstützen Montieren, Neigungswinkel Α Einstellen
Aufgeständerte Montage (Fortsetzung) Kollektorstützen montieren, Neigungswinkel einstellen α Abb. 6 Neigungswinkel siehe Abbildungen auf Seite 4 und 5. Montage auf Unterkonstruktion, z.B. Stahlträger Montagehinweise: Beim ersten und letzten Kollektor muss die Typen- ■ Max. auftretende Belastung und Abstand zum Dach- schildseite außen liegen (siehe Abbildung auf ■... - Seite 8 Aufgeständerte Montage (Fortsetzung) Ø 8,5 qQ 9 Abb. 7 Fußstützen als Bohrschablone nutzen. mm y 1920...
-
Seite 9: Montage Auf Betonplatten, Nur Bei Typ Sh
Aufgeständerte Montage (Fortsetzung) Abb. 8 Abstandsabkantung Typenschild Weiter mit „Anschluss-Set und Kollektortemperatur- sensor montieren“. Montage auf Betonplatten, nur bei Typ SH Montagehinweise: Beim ersten und letzten Kollektor muss die Typen- ■ Max. auftretende Belastung und Abstand zum Dach- schildseite außen liegen (siehe Abbildung auf ■... - Seite 10 Aufgeständerte Montage (Fortsetzung) Berechnungen nach DIN 1055-4 8/1986 und DIN 1055-5 6/1975 Absichern gegen Gleiten Absichern gegen Abheben Montagehöhe über <8 <8 – – – – Gelände Auflasten bei 25 ° Auflasten bei 45 1198 ° Abb. 9 Fußstützen als Bohrschablone nutzen.
- Seite 11 Aufgeständerte Montage (Fortsetzung) Ø 8,5 Abb. 10 Hinweis Die vorderen Auflageschienen können bei Neigungs- winkeln von 25 und 30 in der Mitte angeschraubt wer- ° den.
- Seite 12 Aufgeständerte Montage (Fortsetzung) Abb. 11 Abstandsabkantung Typenschild Weiter mit „Anschluss-Set und Kollektortemperatur- sensor montieren“.
-
Seite 13: Fassadenmontage (Nur Bei Typ Sh)
Fassadenmontage (nur bei Typ SH) Bauteile Ø 11 γ γ= 10° γ= 15° γ= 20° γ= 25° γ= 30° γ= 35° γ= 40° γ= 45° M8x20 M8x25 Abb. 12 Auflagestütze Sechskantmutter M 8 Fußstütze Sechskantschraube M 8 x 20 Stellstütze Sechskantschraube M 8 x 25 Futterblech mit Rundloch Halteblech... -
Seite 14: Kollektorstützen Montieren, Neigungswinkel Γ Einstellen
Fassadenmontage (nur bei Typ SH) (Fortsetzung) Kollektorstützen montieren, Neigungswinkel einstellen γ Abb. 14 Stellstütze entsprechend dem gewünschten Neigungswinkel (siehe Seite 13) kürzen. Kollektoren montieren Montagehinweise: Futterblech mit Rundloch oben ■ Futterblech mit Langloch unten ■ Zwischen 2. und 3. Auflagestütze, 4. und 5. usw. auf ■... - Seite 15 Fassadenmontage (nur bei Typ SH) (Fortsetzung) qWqP Abb. 15 Fußstützen als Bohrschablone nutzen.
-
Seite 16: Anschluss-Set Und Kollektortemperatursensor Montieren
Fassadenmontage (nur bei Typ SH) (Fortsetzung) Abb. 16 Abstandsabkantung Typenschild Anschluss-Set und Kollektortemperatursensor montieren Bauteile Anschluss-Set Abb. 17 Anschlussrohr (kurz) Profilschelle Anschlussrohr (lang) Stützhülse Verschluss-Stopfen Spezial-Armaturenfett Klemmringverschraubung (Winkel), 22 mm, 90 °... - Seite 17 Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) Tauchhülsen-Set Abb. 18 Stützhülse Zugentlastungsverschraubung Klemmringverschraubung (T-Stück), 22 mm Wärmedämmung Tauchhülse Bei Montage der Klemmringverschraubung beachten: An Klemmringverschraubungen keine ausgeglühten Alle Rohrenden müssen rechtwinklig und entgratet Kupferrohre einsetzen. ■ sein. Überwurfmutter und Klemmring auf Rohre aufschie- ■...
-
Seite 18: Installation
Am besten geeignet sind metal- Kollektoren nicht betreten! lisch dichtende Verbindungen, Klemmringverschrau- Im Bereich des Kollektors und am Kollektor bungen oder Viessmann Steckverbindungen mit nicht löten! doppelten O-Ringen. Leitungen so legen, dass eine vollständige Entlüf- Falls andere Dichtungen verwendet werden, z.B. -
Seite 19: Inbetriebnahme Und Einregulierung
Installation (Fortsetzung) Verbindungen druck- und temperaturbeständig aus- ■ führen (max. Stillstandstemperatur des Kollektors beachten). Nicht verwenden: Teflon (mangelnde Glykolbeständigkeit) – Hanfverbindungen (nicht ausreichend gasdicht) – Anlage nach EN 12975 mit Ausdehnungsgefäß, ■ Sicherheitsventil und Umwälzpumpe ausrüsten. Das Ausdehnungsgefäß muss nach DIN 4807 zuge- ■... - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
