Bedienung
Bedienelemente

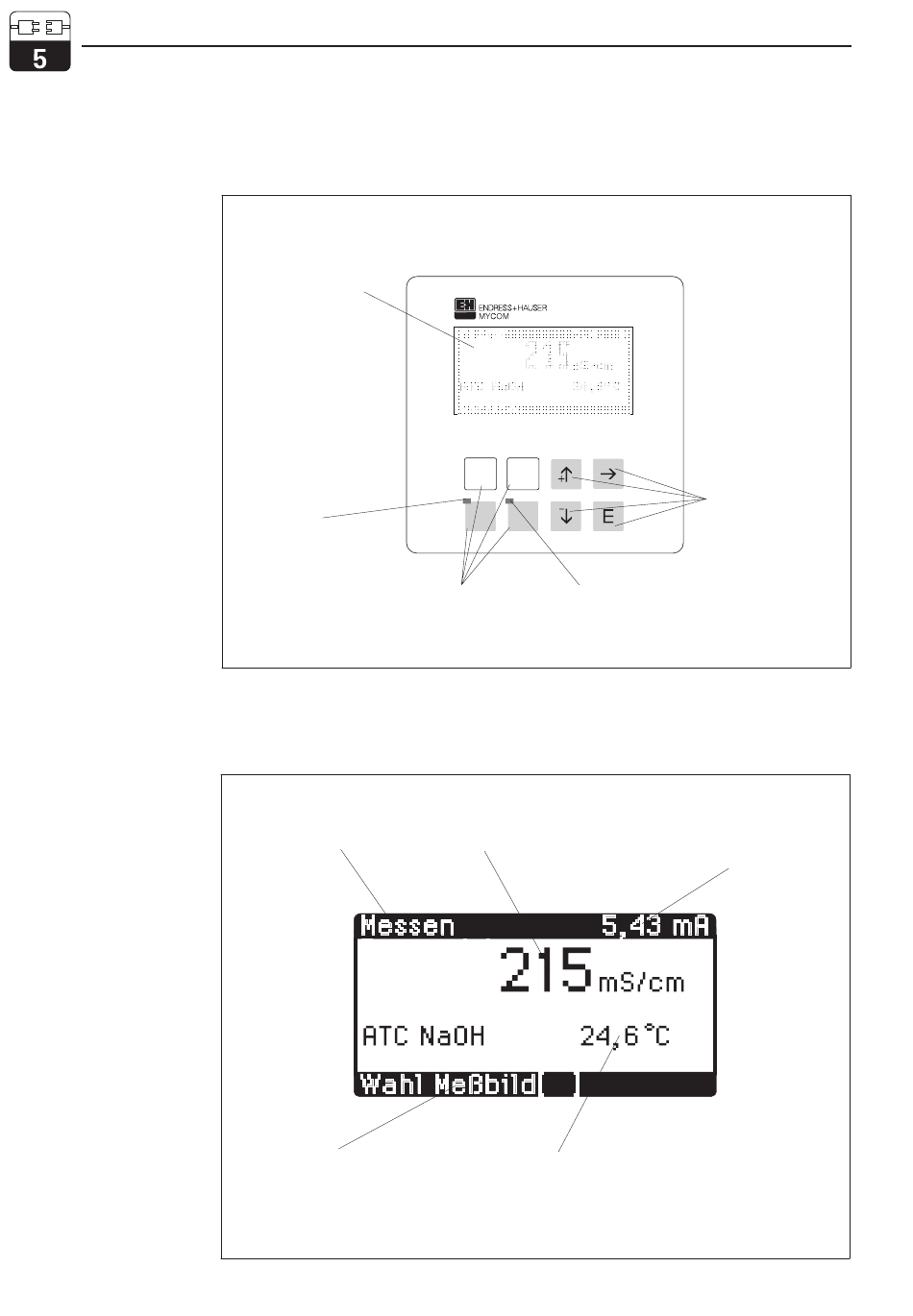

Bild 5.1
Mycom CLM 152
Display
Bild 5.2
Mycom CLM 152
12
5
Bedienung
5.1
Bedienelemente
Display
Anzeige-LED
grün: störungsfreier Betrieb
rot: akut vorliegender Fehler
5.2
Display
Arbeitsmodus oder
aktueller Meßwert
Hinweise zu Tastenfunktionen:
Die Pfeilsymbole zeigen an, ob im
angezeigten Menü geblättert oder der
angezeigte Zahlenwert verändert
werden kann.
MEAS
CAL
DIAG
PARAM
4 Tasten zum Aufruf
LED ohne Funktion
der Hauptgruppen
Hauptmeßwert (im Meßmodus) oder
Parameter (z.B. bei Kalibrierung, Konfiguration)
↑↓
Zusatzinformationen:
– Nebenmeßwerte, Relaiszustände etc. (Meßmodus)
– Möglicher Eingabebereich (Kalibrierung, Konfiguration)
ConCal
4 Tasten zur
Gerätekonfiguration
LM152W07.CDR
Aktueller Stromwert
am Stromausgang 1
oder Hold-Meldung
MLDIS01.EPS
