36/96 Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Digital I/O's (-3XG1)
Digital I/O's (-4XG1)
Analog Input (-5XG1)
Analog Input (-5XG2)
Analog Input (-6XG1)

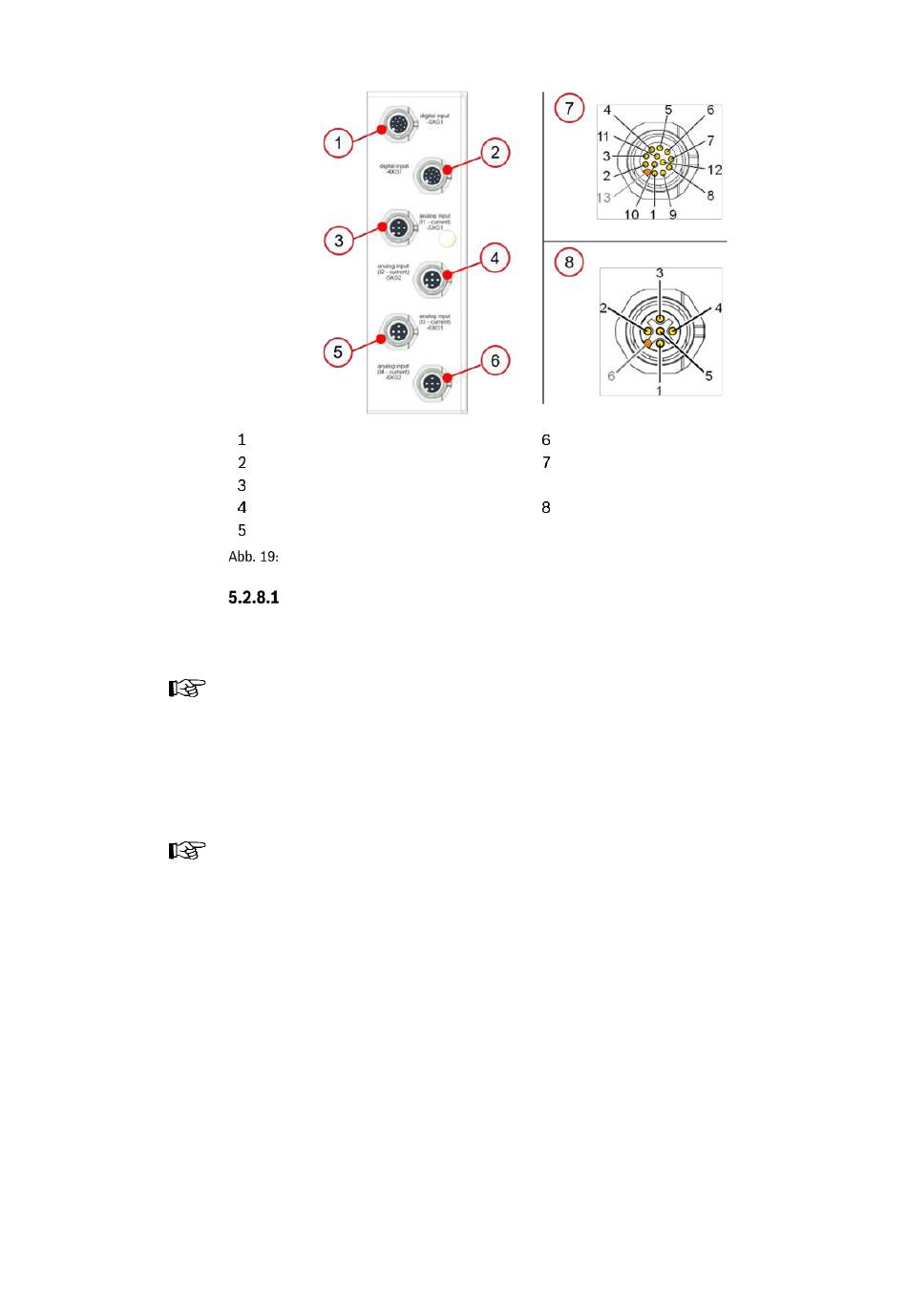

Übersicht M12 Systemsteckverbinder

M12 Systemsteckverbinder (-3XG1, -4XG1)

Die M12 Systemsteckverbinder (-3XG1, -4XG1) sind, bis auf die Spannungsversorgung,
intern auf das S20-DI-16/1 Modul verdrahtet.
Die Spannungsversorgung für das Modul S20-DI-16/1 erfolgt über +24V/U
Der Anschluss von Eingangssignalen erfolgt in 1-Leiter-Technik. Technische Daten zu
diesem Modul finden Sie im Kapitel
Über die beiden 12 pol. M12 Einbaubuchsen (-3XG1, -4XG1) können je 8 digitale Eingänge
(zusammen 16 Eingänge) angeschlossen werden. Weiterhin werden über die Anschlüsse
+24V/U , +24V/U und GND zur Verfügung gestellt.
LS A
Die nachfolgende Abbildung zeigt die Verdrahtung der M12 Systemsteckverbinder (-3XG1, -
4XG1) mit den digitalen Eingängen des S20-DI-16 Moduls (-3KE1). Zusätzlich ist der
externe Anschluss von Schaltern symbolisch dargestellt.
Anschließbare elektrische Schalter können sein:
 Power ON/OFF
 Start/Stopp
 Mechanische Endschalter
 Lichtschranken
 Näherungssensoren
 ...
Analog Input (-6XG2)
12 pol. Einbaubuchse / Blick von
vorne auf die Buchsenkontakte
5 pol. Einbaubuchse / Blick von vorne
auf die Buchsenkontakte
„Digital Eingabemodul" ab Seite [33].
und GND.
