Demontage und Austausch

Beeinträchtigung des Trainingssystems, einzelner Komponenten oder Sachwerte.
Gefahr für den sicheren Betrieb des Trainingssystems!
Gefahr für Leib und Leben des Betreibers oder Dritter
 Grundsätzlich ist das Kapitel „Sicherheitshinweise" ab Seite
Betriebsanleitung zu beachten!
Das Basismodul TS-AC B1-M2-1X dient als Grundmodul der modularen Gerätefamilie
Automax 100. Zur Demontage des Basismoduls TS-AC B1-M2-1X muss lediglich die
elektrische Verbindung zum externen Netzteil getrennt werden. Hierfür sind die
berührungssicheren Messleitungen „1" und „2" an der Geräterückseite abzuziehen. Der
isolierte Verbindungsstecker „3" muss zur Demontage nicht abgezogen werden. Siehe auch
nachfolgende Abbildung.
1 Berührungssichere Messleitung 4 mm,
blau (Mat.-Nr.: 1827003219)
2 Berührungssichere Messleitung 4 mm,
rot (Mat.-Nr.: 1827003218)

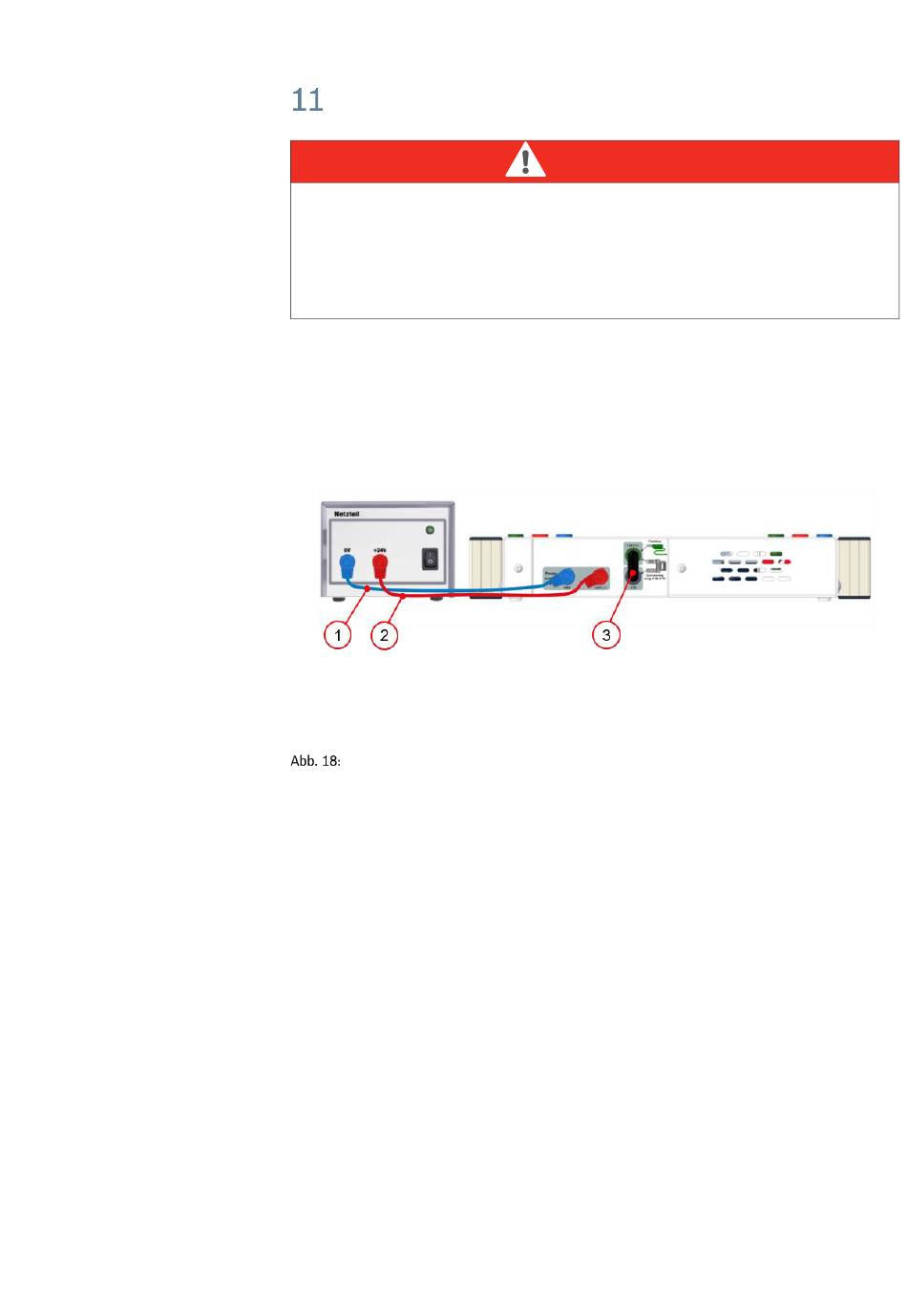

Elektrische Trennung des Basismoduls von einem externen Netzteil
Wurde das Basismodul TS-AC B1-M2-1X bereits mit einem Erweiterungsmodul bestückt, so
erfolgt der Ausbau in umgekehrter Reihenfolge wie es in den Kapiteln „Montage" ab Seite
[25] und „Erweiterung und
GEFAHR
3 Isolierter Verbindungsstecker 4 mm,
Steckweite 19 mm (Mat.-Nr.:
R911405746)
Umbau" ab Seite [43] beschrieben ist.
