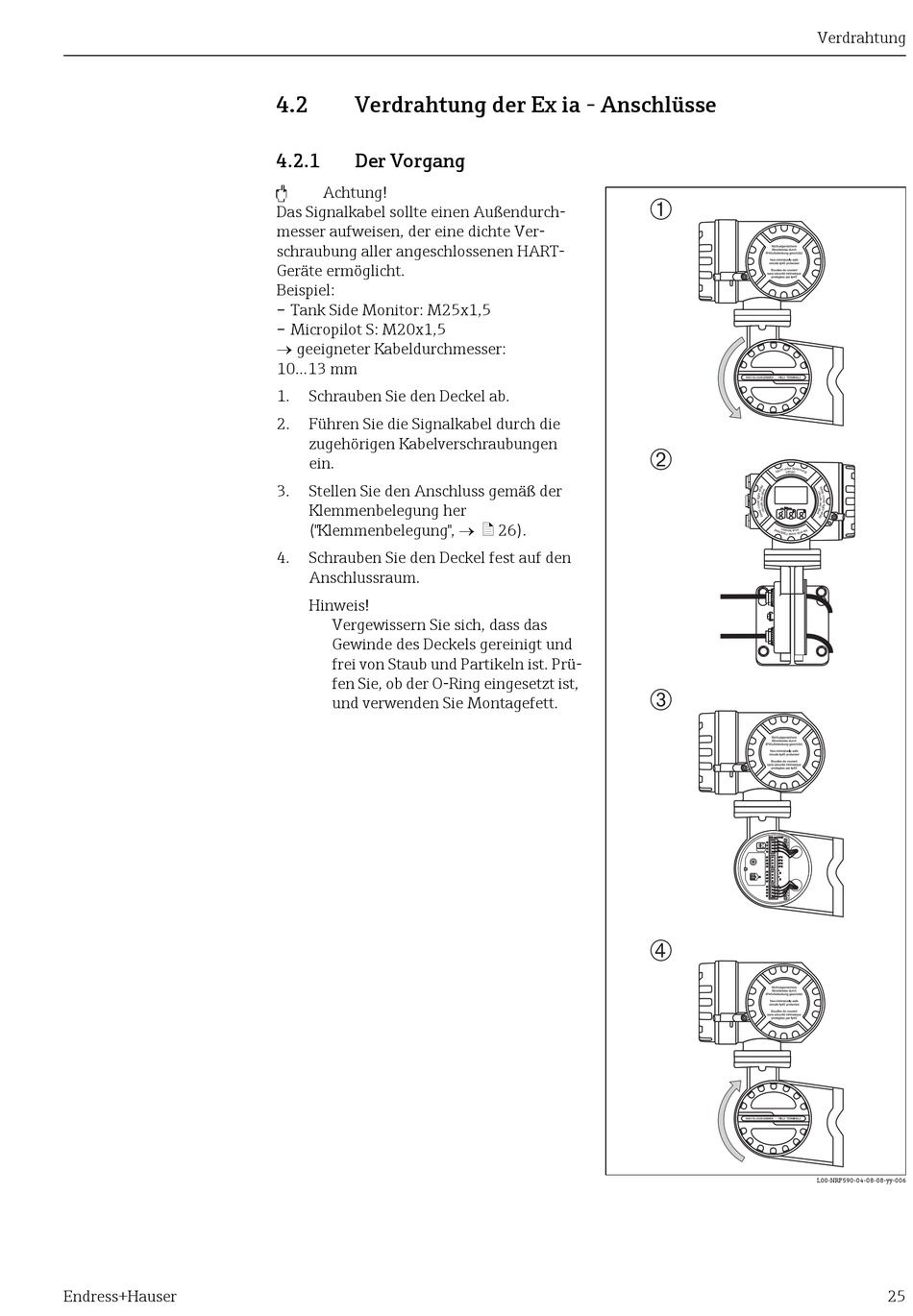

4.2 Verdrahtung der Ex ia - Anschlüsse
4.2.1 Der Vorgang
"
Achtung!
Das Signalkabel sollte einen Außendurch-
messer aufweisen, der eine dichte Ver-
schraubung aller angeschlossenen HART-
Geräte ermöglicht.
Beispiel:
– Tank Side Monitor: M25x1,5
– Micropilot S: M20x1,5
 geeigneter Kabeldurchmesser:
10...13 mm
1. Schrauben Sie den Deckel ab.
2. Führen Sie die Signalkabel durch die
zugehörigen Kabelverschraubungen
ein.
3. Stellen Sie den Anschluss gemäß der
Klemmenbelegung her
("Klemmenbelegung",  ä 26).
4. Schrauben Sie den Deckel fest auf den
Anschlussraum.
Hinweis!
Vergewissern Sie sich, dass das
Gewinde des Deckels gereinigt und
frei von Staub und Partikeln ist. Prü-
fen Sie, ob der O-Ring eingesetzt ist,
und verwenden Sie Montagefett.
Verdrahtung
➀
➁
➂
➃
L00-NRF590-04-08-08-yy-006
