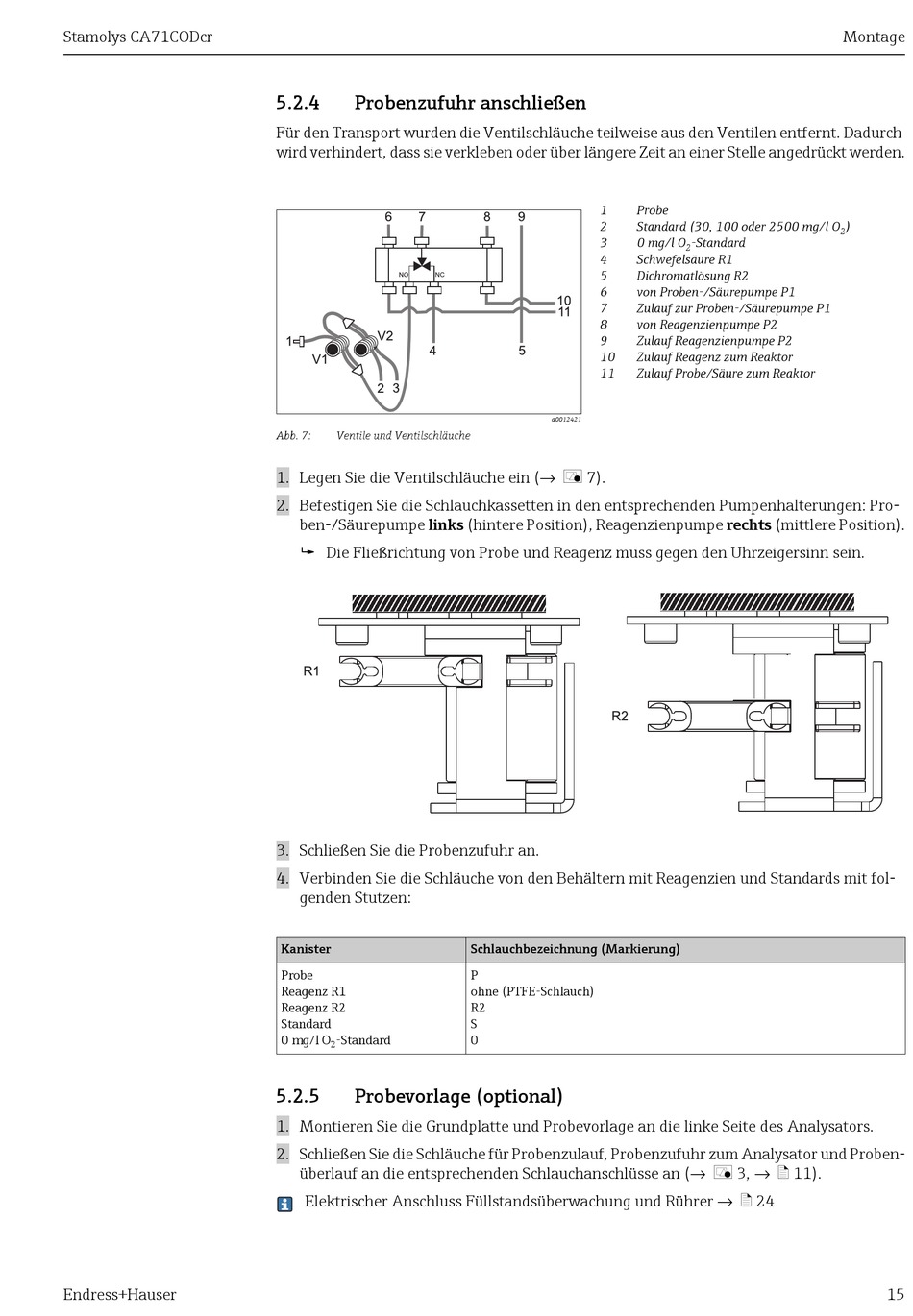

5.2.4 Probenzufuhr anschließen
Für den Transport wurden die Ventilschläuche teilweise aus den Ventilen entfernt. Dadurch
wird verhindert, dass sie verkleben oder über längere Zeit an einer Stelle angedrückt werden.
Abb. 7: Ventile und Ventilschläuche
1. Legen Sie die Ventilschläuche ein (→ å 7).
2. Befestigen Sie die Schlauchkassetten in den entsprechenden Pumpenhalterungen: Pro-
ben-/Säurepumpe links (hintere Position), Reagenzienpumpe rechts (mittlere Position).
 Die Fließrichtung von Probe und Reagenz muss gegen den Uhrzeigersinn sein.
3. Schließen Sie die Probenzufuhr an.
4. Verbinden Sie die Schläuche von den Behältern mit Reagenzien und Standards mit fol-
genden Stutzen:
Kanister
Probe
Reagenz R1
Reagenz R2
Standard
0 mg/l O -Standard
2
5.2.5 Probevorlage (optional)
1. Montieren Sie die Grundplatte und Probevorlage an die linke Seite des Analysators.
2. Schließen Sie die Schläuche für Probenzulauf, Probenzufuhr zum Analysator und Proben-
überlauf an die entsprechenden Schlauchanschlüsse an (→ å 3, → ä 11).
Elektrischer Anschluss Füllstandsüberwachung und Rührer → ä 24
1 Probe
2 Standard (30, 100 oder 2500 mg/l O
3 0 mg/l O
4 Schwefelsäure R1
5 Dichromatlösung R2
6 von Proben-/Säurepumpe P1
7 Zulauf zur Proben-/Säurepumpe P1
8 von Reagenzienpumpe P2
9 Zulauf Reagenzienpumpe P2
10 Zulauf Reagenz zum Reaktor
11 Zulauf Probe/Säure zum Reaktor
a0012421
Schlauchbezeichnung (Markierung)
P
ohne (PTFE-Schlauch)
R2
S
0
Montage
)
2
-Standard
2
15
