Montage
8

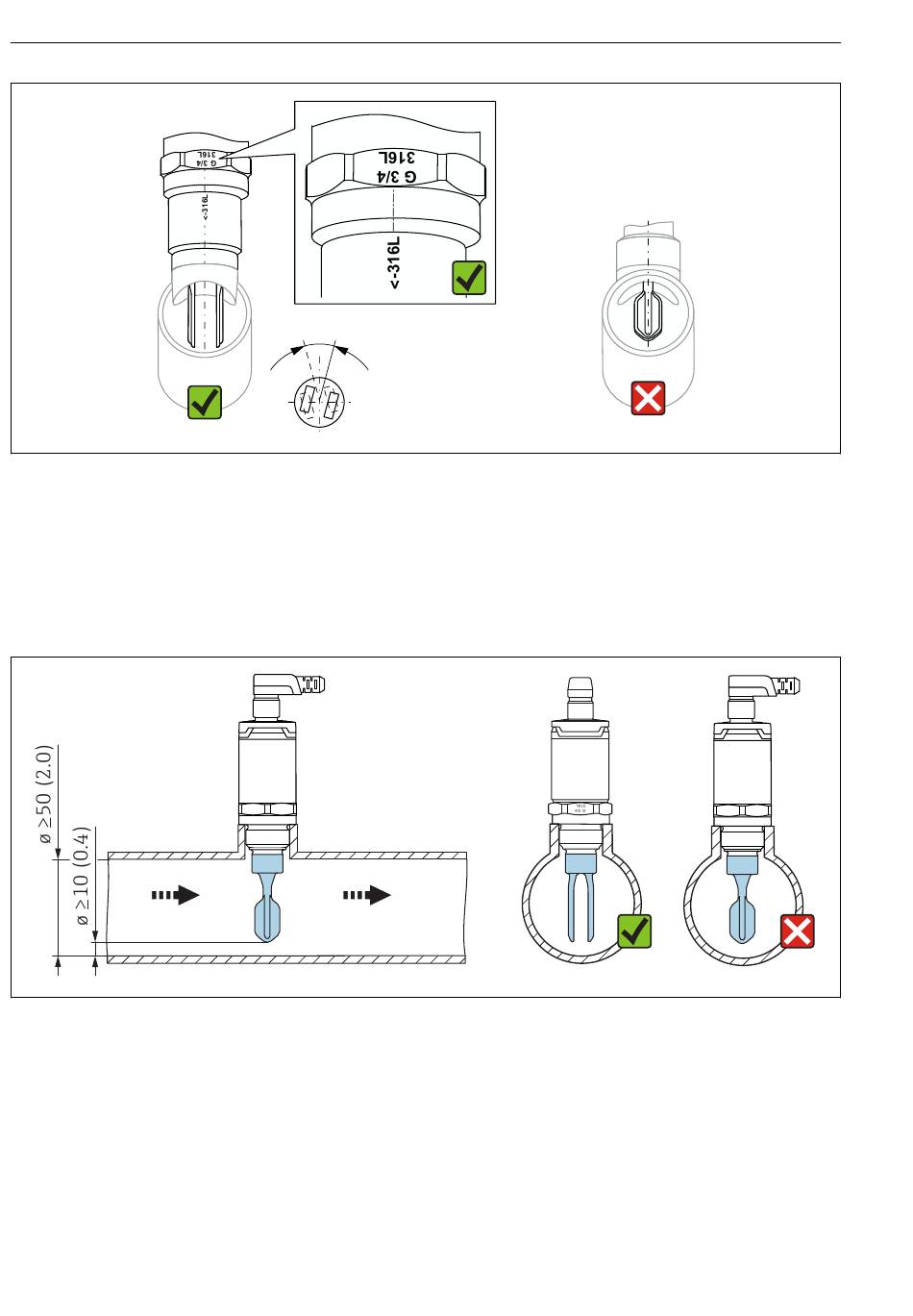

Einbaulage im Rohrleitung
5.1.7
Einbau in Rohrleitungen
Beim Einbau auf die Stellung der Schwinggabel achten, dadurch werden Verwirbelungen in
der Rohrleitung minimiert.
9
Stellung der Schwinggabel in Rohrleitungen. Maßeinheit mm (in)
5.1.8
Einbau in Behälter
Beim horizontalen Einbau auf die Stellung der Schwinggabel achten, damit die Flüssigkeit
abtropfen kann.
Der elektrische Anschluss, z. B. Stecker M12, sollte mit dem Kabel nach unten ausgerichtet
sein. Dadurch kann das Eindringen von Feuchtigkeit vermieden werden.
14
±15°
<5 m/s (16 ft/s)
Liquiphant FTL33 IO-Link
A0022804
A0021357
Endress+Hauser
