Barcode Formats

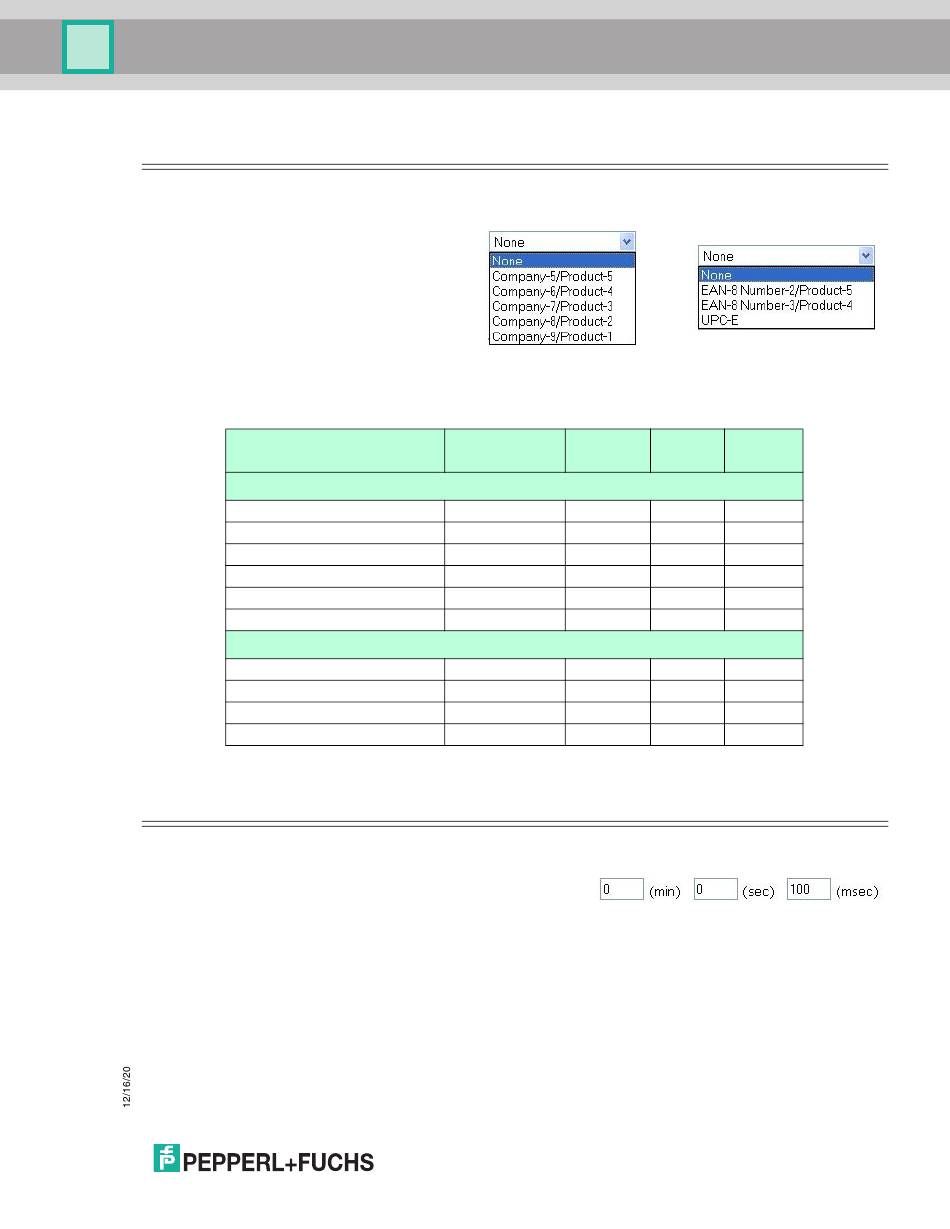

5.4. Barcode Formats
Diese Einstellungen definieren das Barcode-
Format, das für Standard- und achtstellige UPC-
Barcodes verwendet werden soll. Der Begriff
Standard
bezieht sich auf UPC-A-, EAN-13-,
JAN- und EAN-14-Barcodes, die alle
zehnstellige Unternehmens-/Produktcodes
tragen. Die achtstelligen Barcodes enthalten die
Formate UPC-E und EAN-8.
Das Standardformat und das achtstellige Format
werden unabhängig voneinander ausgewählt
und arbeiten unabhängig voneinander.
Anmerkung: Die Barcode-Filterung/-
Datenextraktion funktioniert nicht,
wenn kein Format ausgewählt ist.
None
Firma-5/Produkt-5
Firma-6/Produkt-4
Firma-7/Produkt-3
Firma-8/Produkt-2
Firma-9/Produkt-1
None
EAN-8 Nummer-2/Produkt-5
EAN-8 Nummer-3/Produkt-4
UPC-E

5.5. Filter Age Time

Definiert die Zeit, zu der eine Filterzeichenkette, ein RFID-
Transponder oder ein Barcode nach dem letzten Empfang
weiterhin gefiltert wird. Wenn ein Eintrag vor Ablauf der Filter Age
Time empfangen wird, wird der Eintrag gefiltert, und die Daten
werden nicht an die SPS und/oder Anwendung gesendet. Wenn
die Filter Age Time jedoch abgelaufen ist, wird die Filterung
erfolgreich durchgeführt und an die SPS und/oder Anwendung
gesendet.
Beispiel:
• Filter Age Time ist auf fünf Sekunden eingestellt:
- Ein Eintrag wird zum ersten Mal empfangen und an die SPS und/oder Anwendung gesendet.
- Er wird dann in vier Sekunden wieder empfangen. Der Eintrag wird nicht an die SPS und/oder
Anwendung gesendet, da er noch in der Filterliste steht.
Nummerierung-
Format
sziffern
Standardformat
N/A
1-3
1-3
1-3
1-3
1-3
Achtstellige Formate
N/A
2
3
1
Standard-Barcode
Webseitenschnittstelle
Firmen- Produkt-
ziffern ziffern
N/A N/A
5 5
6 4
7 3
8 2
9 1
N/A N/A
0 5
0 4
Variable Variable
Achtstelliger Barcode
Webseitenschnittstelle
Prüfziffer
N/A
1
1
1
1
1
N/A
1
1
1
