Montage der Greifereinheit

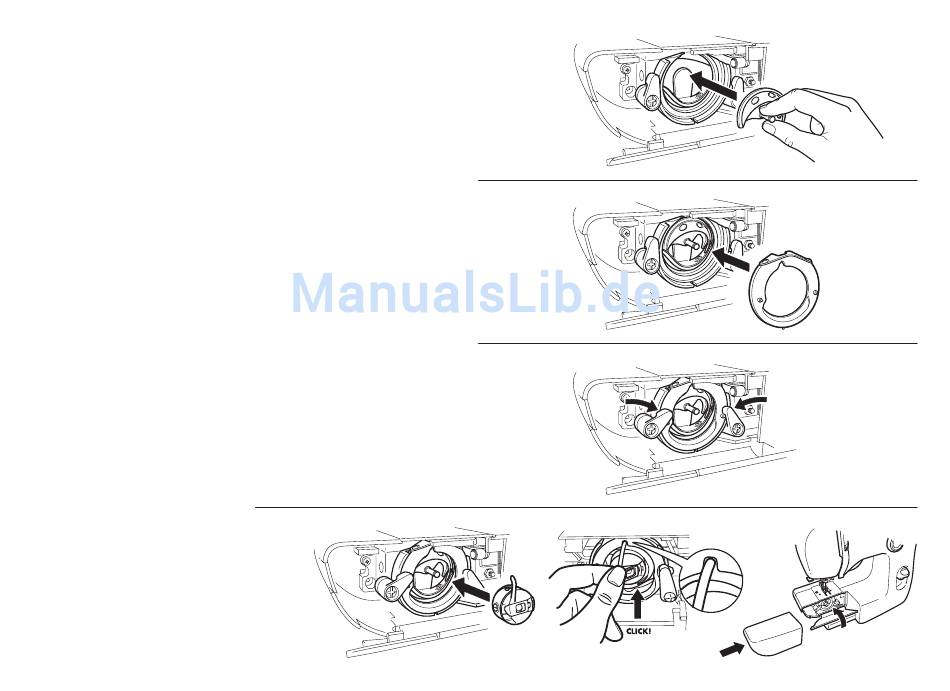

1. Den Greifer am Stift festhalten und ihn vorsichtig in den Umlauf setzen.
Er muss mit dem Greifertreiber einen Kreis bilden.
2. Den Greiferring so einsetzen, dass der Zapfen in die Kerbe unten passt.
3. Den Greiferring mit den Greiferhaltern festdrehen.
4. Anschließend die Spulenkapsel wieder einsetzen. Das Spulenfach
schließen und das Zubehörfach einsetzen.
26
4
1
2
3
A
