52/76 Instandhaltung und Instandsetzung
Bitte beachten Sie:
Führen Sie die Arbeits-
schritte auf beiden Seiten
parallel aus.
1. Demontieren Sie den
Getriebemotor.
2. Demontieren Sie die
seitlichen Abdeckplatten,
entfernen Sie die
unteren Abdeckbleche.
3. Demontieren Sie
die äußeren Schutz-
kastenhälften.
4. Drehen Sie die
Antriebswelle mit
Hilfe eines Schrauben-
schlüssels in Förder-
richtung, bis das
Ketten schloss am Ketten-
spanner der Umlenkung
auftaucht.
Sie erkennen das
Kettenschloss:
– der Staurollenkette an
der verzinkten Lasche
2
).
5. Fixieren Sie die Ketten-
spanner an Antrieb und
Umlenkung.
6. Öffnen Sie die Kette am
Kettenschloss.
Bosch Rexroth AG, MIT: BS 2/C-... + BS 2/R-..., 3 842 358 723/2013-04
10.4.12 Förderkette kürzen:
BS 2/R-H, reversierbar, BS 2/R-V, reversierbar, Motoranbau (MA) = R/L
BS 2/R-H
6
3 842 530 417
BS 2/R-V
6
3 842 538 872

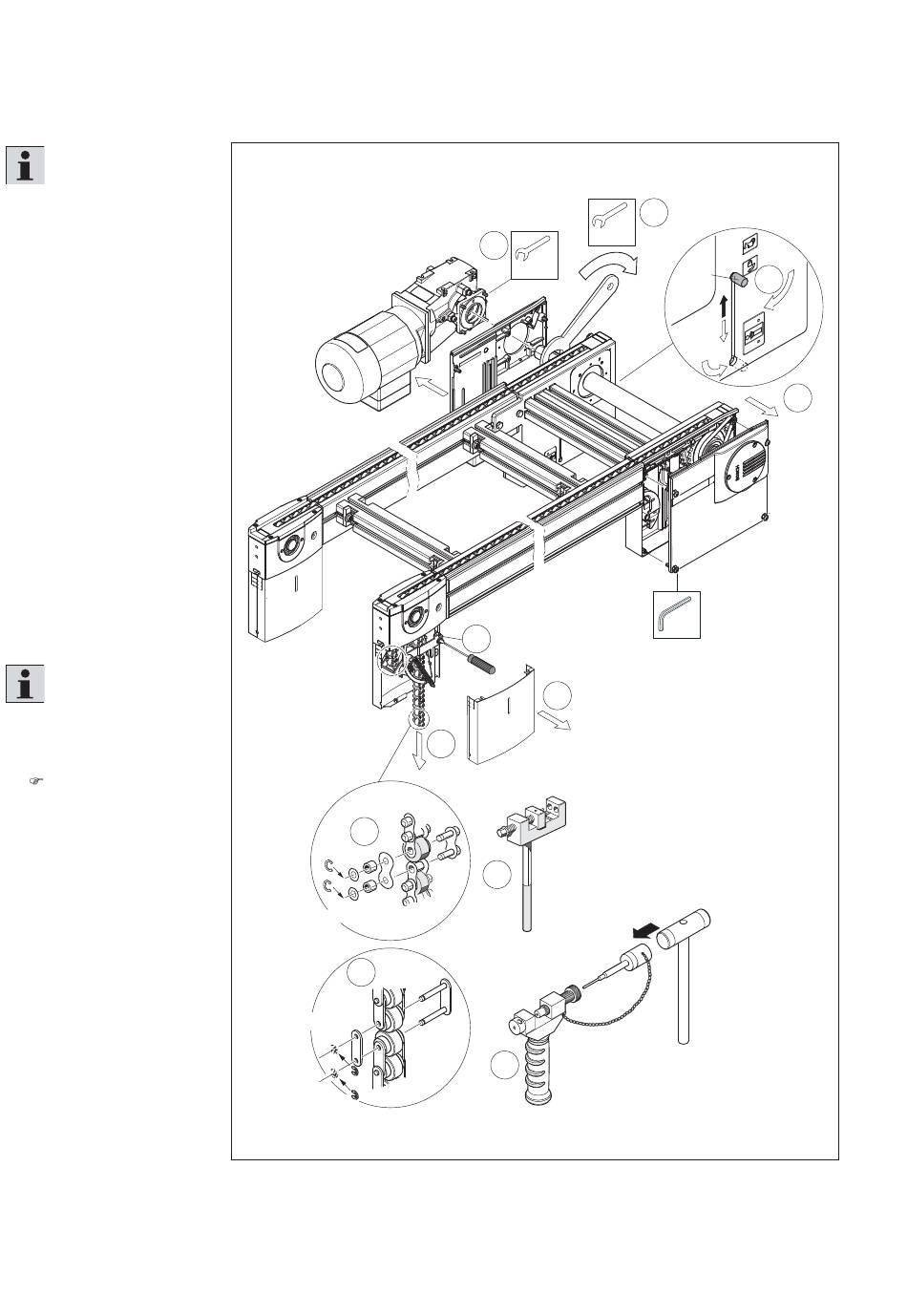

Abb. 34: Förderkette kürzen BS 2/R-H, reversierbar, BS 2/R-V, reversierbar (1/2)
SW27
1
SW10
M = 8 Nm
D
5
3
6
8 981 010 511
7
3 842 539 537
7
4
X
5
2
4x
SW4
M = 7 Nm
D
547 601-58
