6 Web-Server konfigurieren
!
Vorgehensweise
40
6.3

PROFIBUS-Setup

Die PROFIBUS-Setup-Funktion erlaubt dem Benutzer den Aufbau von Kommunikation und das
Scannen auf das Fieldgate-Kanälen, welche durch den Web-Server benutzt werden.
Hinweis!
• Wird das Fieldgate FXA720 im Pass-Through-Mode verwendet, dann werden die
Buseinstellungen im PROFIBUS OPC-Server (ControlCare - P View) oder im CommDTM
PROFIdtmDPV1 (FieldCare) festgelegt.
6.3.1

Kommunikationseinstellungen

1 Falls Sie nicht bereits im Specialist Mode sind, wechseln Sie zu Specialist Mode indem Sie
"Switch to Specialist Mode" drücken und sich als Administrator oder Maintenance Engineer
anmelden.
2 Drücken Sie "Information & Configuration" und danach "PROFIBUS Setup".
Das folgende Fenster erscheint (die Anzahl der Kanäle ist vom Fieldgate abhängig):
3 Richten Sie jeden Kanal ein, indem Sie die Parameter eingeben, siehe Tabelle 6-4.
• Die Einstellungen sind abhängig vom verwendeten Koppler oder Link.
Prüfen Sie bitte die entsprechende Dokumentation.
• Drücken Sie die "Send" (Senden)-Schaltfläche, um die Parameter auf das Fieldgate
herunterzuladen.

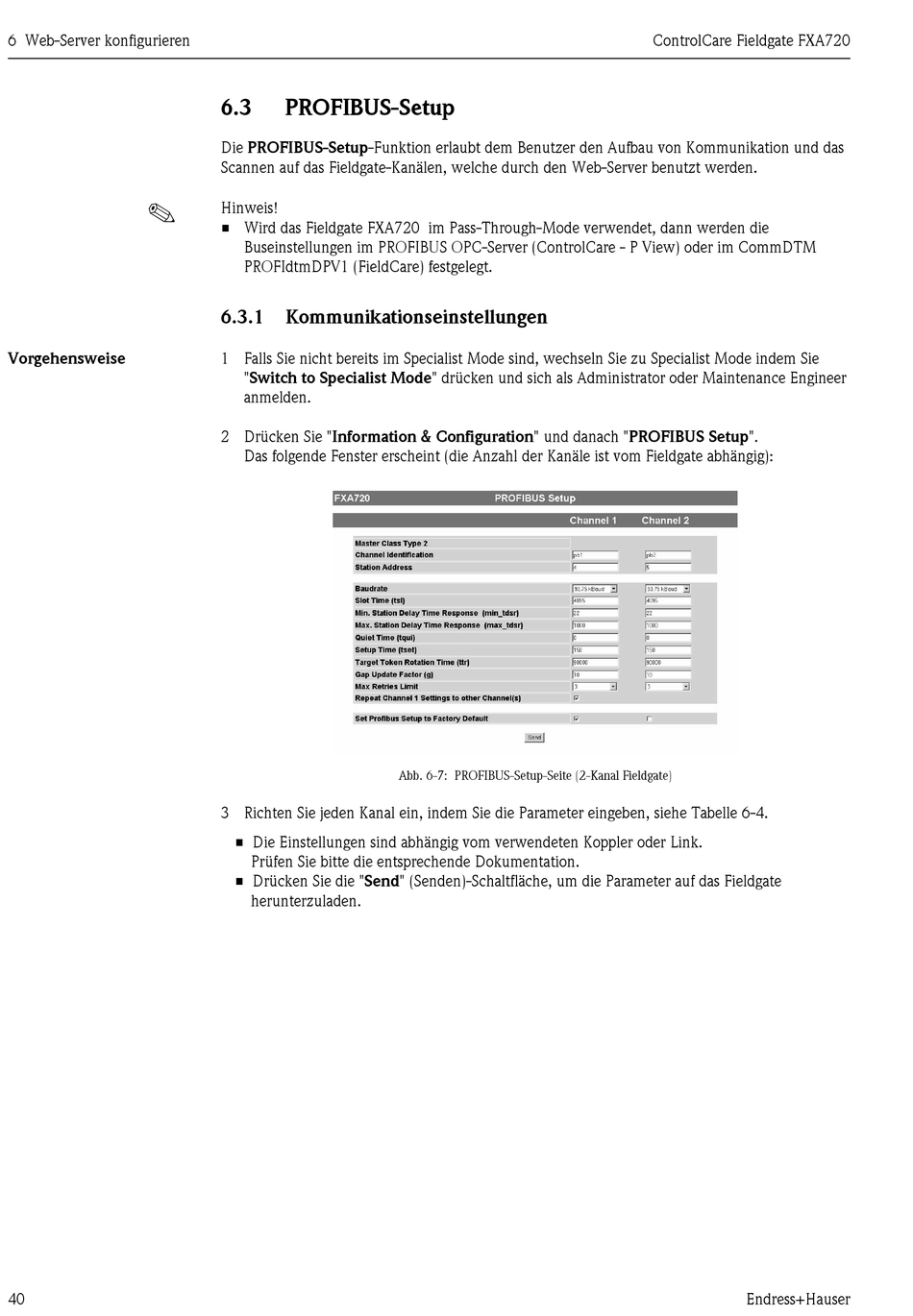

Abb. 6-7: PROFIBUS-Setup-Seite (2-Kanal Fieldgate)
