In dieser Anwendungsmöglichkeit bietet Fieldgate FXA720 die Verbindung zwischen Host-
Applikationen mit Ethernet- und PROFIBUS-Geräten, welche an ein PROFIBUS DP oder
PROFIBUS PA -Netzwerk angeschlossen sind. Abbildung 3.3 zeigt ein typisches Beispiel.
Beispiele für Anwendungen mit Ethernet sind
• Mittels OPC: SCADA/HMI-OPC-Clients, z. B. P View
• Mittels DTM: FDT Rahmen-Applikation, z. B. FieldCare (Anlagen-Asset-Management-Tool)
• Informations- und Konfigurations-Tools, z. B. Commuwin II oder ToF-Tool
• Mittels XML-Format: Microsoft
• Alle weiteren OPC-Client-, FDT-basierte- oder XML/HTML-Anwendungen.
Hinweis!
• Bei einer Verwendung von Fieldgate mit Commuwin II oder TOF-Tool -
Konfigurationssoftware, muss die Einzelkanalversion oder Kanal 1 der Zweifach- oder
Dreifachkanalversion angeschlossen werden.
HMI
z.B. P View
Controller
z.B. SFC173
Segment-
koppler
oder Link
PROFIBUS PA

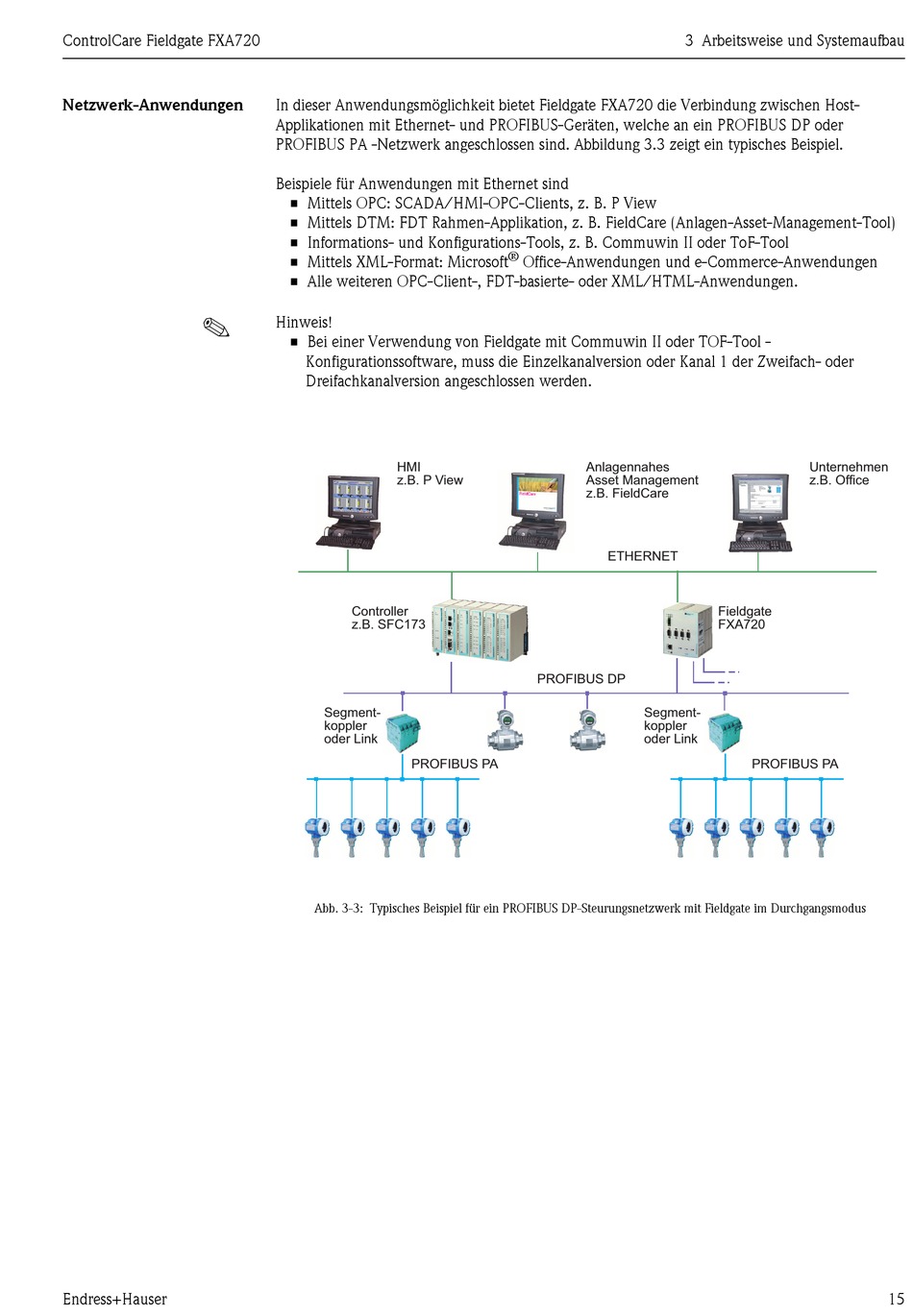

Abb. 3-3: Typisches Beispiel für ein PROFIBUS DP-Steurungsnetzwerk mit Fieldgate im Durchgangsmodus
®
Office-Anwendungen und e-Commerce-Anwendungen
Anlagennahes
Asset Management
z.B. FieldCare
ETHERNET
PROFIBUS DP
Segment-
koppler
oder Link
