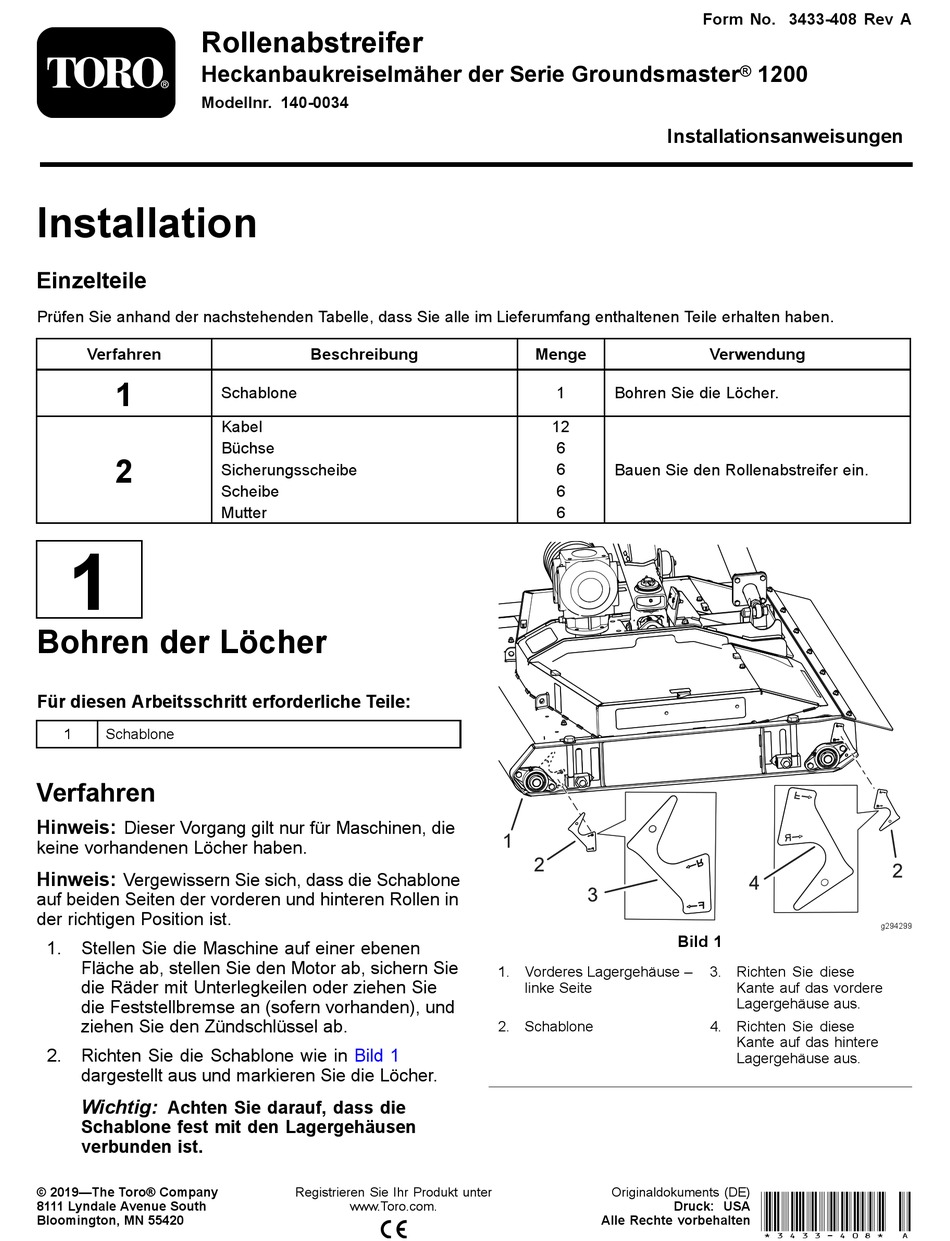

Toro 140-0034 Installationsanweisungen

Rollenabstreifer

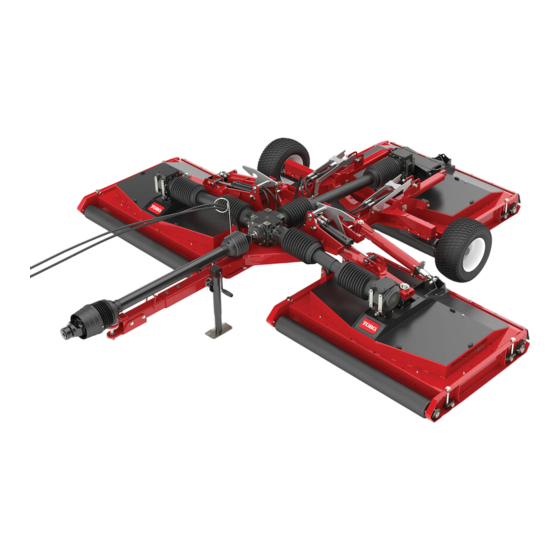

Heckanbaukreiselmäher der Serie Groundsmaster
Modellnr. 140-0034
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
1
Bohren der Löcher
Für diesen Arbeitsschritt erforderliche Teile:
1 Schablone
Verfahren
Hinweis:
Dieser Vorgang gilt nur für Maschinen, die
keine vorhandenen Löcher haben.
Hinweis:
Vergewissern Sie sich, dass die Schablone
auf beiden Seiten der vorderen und hinteren Rollen in
der richtigen Position ist.
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, stellen Sie den Motor ab, sichern Sie
die Räder mit Unterlegkeilen oder ziehen Sie
die Feststellbremse an (sofern vorhanden), und
ziehen Sie den Zündschlüssel ab.
2. Richten Sie die Schablone wie in
dargestellt aus und markieren Sie die Löcher.
Wichtig:
Achten Sie darauf, dass die
Schablone fest mit den Lagergehäusen
verbunden ist.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Schablone
Kabel
Büchse
Sicherungsscheibe
Scheibe
Mutter
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Menge
1 Bohren Sie die Löcher.
12
6
6 Bauen Sie den Rollenabstreifer ein.
6
6
1. Vorderes Lagergehäuse –
linke Seite
2. Schablone
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3433-408 Rev A
® 1200
Verwendung
Bild 1
3. Richten Sie diese
Kante auf das vordere
Lagergehäuse aus.
4. Richten Sie diese
Kante auf das hintere
Lagergehäuse aus.
*3433-408* A
g294299
