Dati tecnici

Realizzazione:
elementi di fissaggio in lamiera
Misure piano di lavoro:
Altezza piano di lavoro :
Portata massima:
Peso:
Descrizione
L'elemento d'allargamento per piano di lavoro Einhell
è un articolo accessorio particolarmente adatto per la
Segatrice circolare di precisione PKS 250 W/D. Esso
serve per allargare il piano di lavoro per tavole di
materiale ingombrante. La portata massima di 25 kg
non deve essere in tal caso superata.
Montaggio

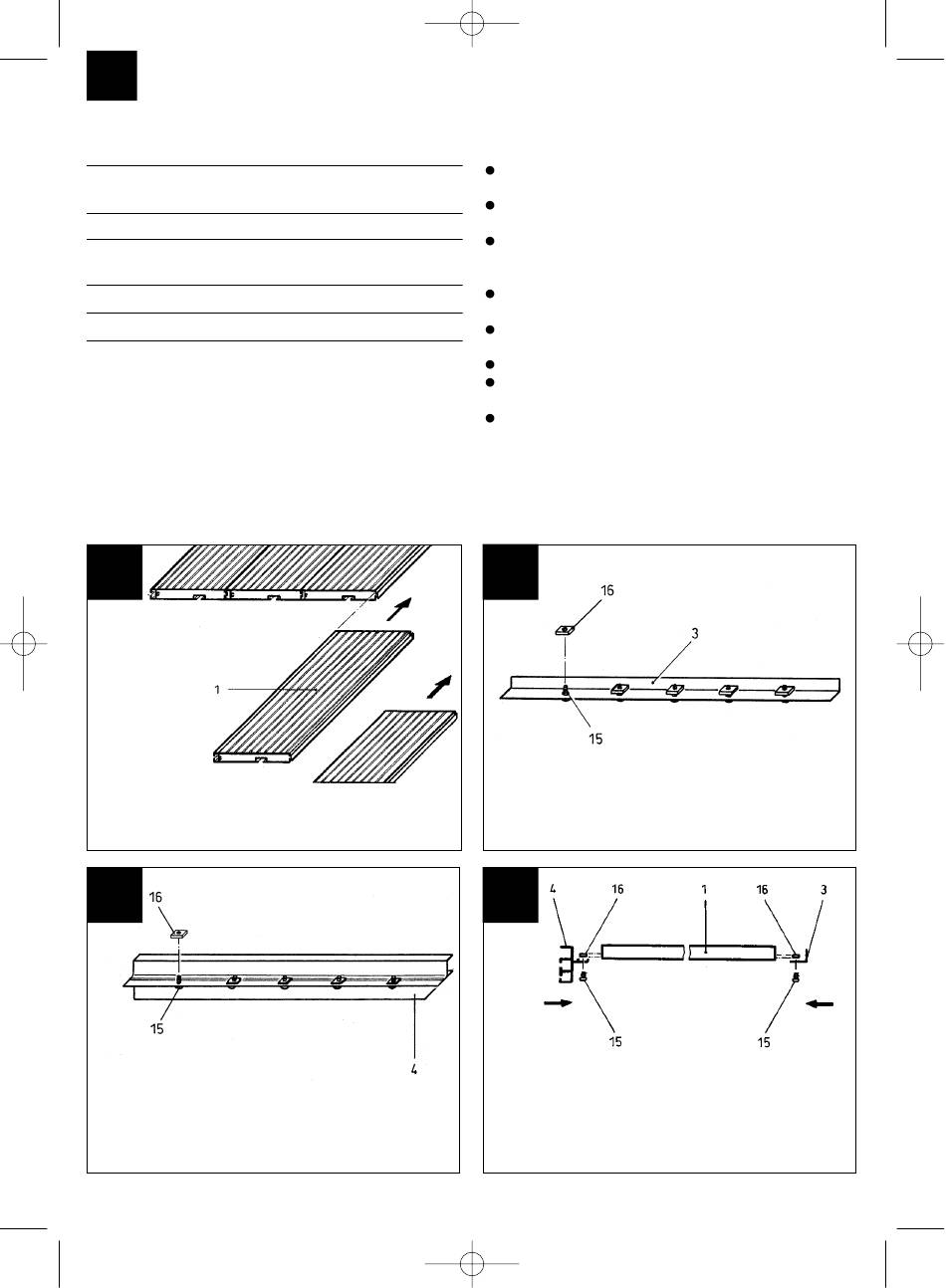

I numeri sui disegni corrispondono ai correnti numeri dell'elenco pezzi di ricambio.
1
Infilate uno nell'altro i profilati (1) come
illustrato nel disegno qui sopra.
3
Introducete le viti a testa lenticolare M8x10 (15)
nel profilato portante (4) ed avvitatevi poi i dadi
quadrangolari (16) effettuando 2-3 giri.
8
09.11.2001 11:44 Uhr
profilati piano di lavoro in Al,
900 mm x 720 mm
equivale all'altezza della
macchina
25 kg
16,5 kg
Seite 8
Regole sulla sicurezza
Osservare le regole sulla sicurezza della
Segatrice circolare di precisione
Attenersi alle istruzioni sul funzionamento della
PKS
Codesto Allargamento piano di lavoro Einhell è
solamente destinato a segatrici circolari di
precisione Einhell
Durante il montaggio attenersi alle relative
istruzioni di montaggio
Rispettare la portata massima del piano di lavoro
come indicato nei dati tecnici
Tenere sempre pulito il posto di lavoro
Non caricate inutilmente il piano di lavoro con del
materiale qualsiasi
Non appoggiate sul piano di lavoro arnesi o
utensili pesanti
2
Introducete le viti a testa lenticolare M8x10 (15)
nella lamiera terminale (3) ed avvitatevi poi i
dadi quadrangolari (16) effettuando 2-3 giri.
4
Infine assemblate i profilati del piano di lavoro
(1), con lamiera terminale (3) ed il profilato
portante (4), come illustrato nel disegno qui
sopra, facendo attenzione che il piano di lavoro
sia orientato ad angolo retto.
