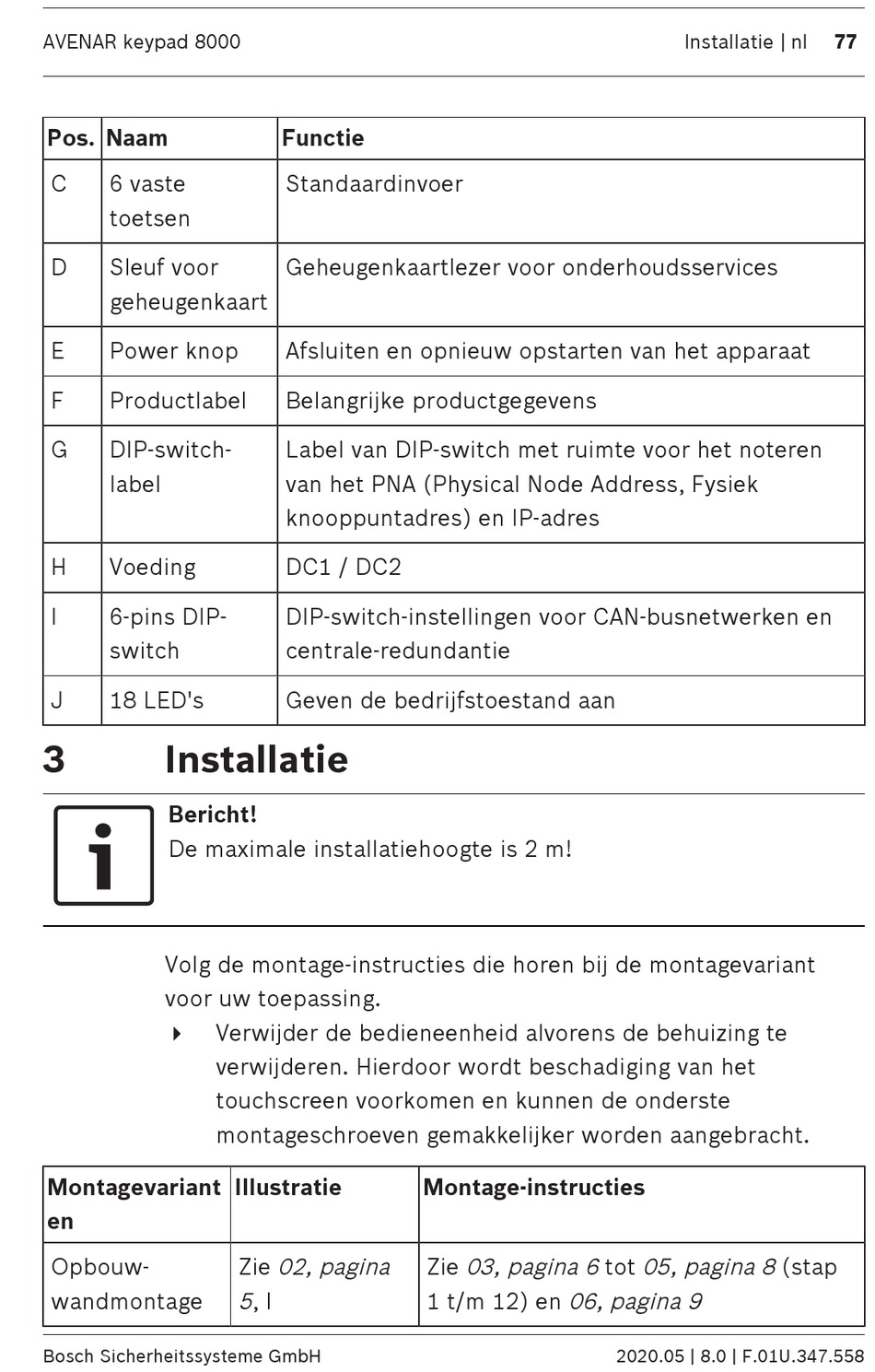

AVENAR keypad 8000
Pos. Naam
C 6 vaste
toetsen
D Sleuf voor
geheugenkaart
E Power knop
F Productlabel
G DIP-switch-
label
H Voeding
I 6-pins DIP-
switch
J 18 LED's
3 Installatie
Bericht!
De maximale installatiehoogte is 2 m!
Volg de montage-instructies die horen bij de montagevariant
voor uw toepassing.
4
Montagevariant
en
Opbouw-
wandmontage
Bosch Sicherheitssysteme GmbH
Functie
Standaardinvoer
Geheugenkaartlezer voor onderhoudsservices
Afsluiten en opnieuw opstarten van het apparaat
Belangrijke productgegevens
Label van DIP-switch met ruimte voor het noteren
van het PNA (Physical Node Address, Fysiek
knooppuntadres) en IP-adres
DC1 / DC2
DIP-switch-instellingen voor CAN-busnetwerken en
centrale-redundantie
Geven de bedrijfstoestand aan
Verwijder de bedieneenheid alvorens de behuizing te
verwijderen. Hierdoor wordt beschadiging van het
touchscreen voorkomen en kunnen de onderste
montageschroeven gemakkelijker worden aangebracht.
Illustratie
Zie 02, pagina
5 , I
Montage-instructies
Zie 03, pagina 6 tot 05, pagina 8 (stap
1 t/m 12) en 06, pagina 9
Installatie | nl
2020.05 | 8.0 | F.01U.347.558
77
