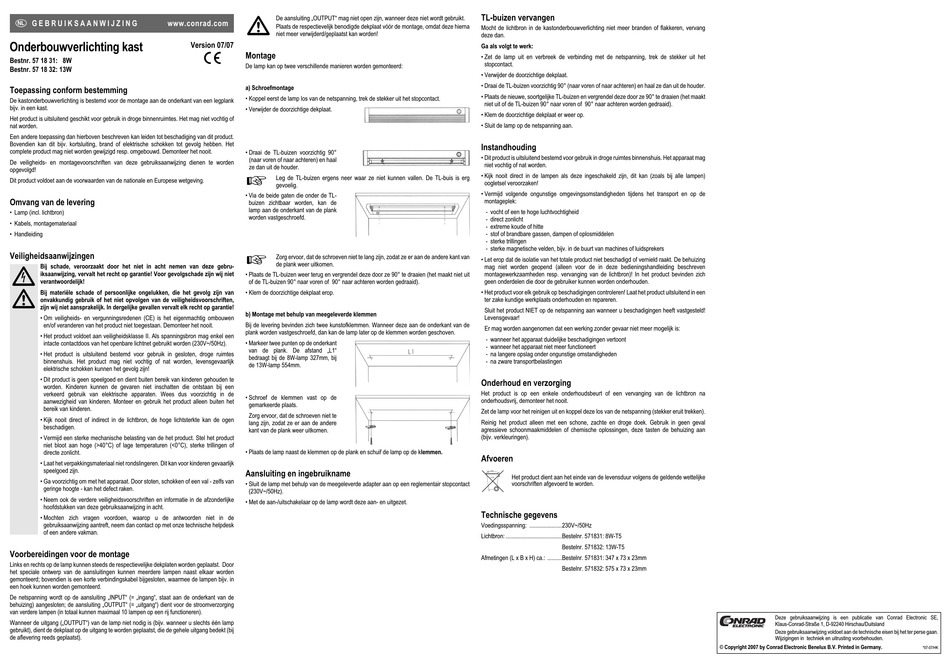

G E B R U I K S A A N W I J Z I N G
www.conrad.com
Onderbouwverlichting kast
Bestnr. 57 18 31: 8W
Bestnr. 57 18 32: 13W
Toepassing conform bestemming
De kastonderbouwverlichting is bestemd voor de montage aan de onderkant van een legplank
bijv. in een kast.
Het product is uitsluitend geschikt voor gebruik in droge binnenruimtes. Het mag niet vochtig of
nat worden.
Een andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit product.
Bovendien kan dit bijv. kortsluiting, brand of elektrische schokken tot gevolg hebben. Het
complete product mag niet worden gewijzigd resp. omgebouwd. Demonteer het nooit.
De veiligheids- en montagevoorschriften van deze gebruiksaanwijzing dienen te worden
opgevolgd!
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving.
Omvang van de levering
• Lamp (incl. lichtbron)
• Kabels, montagemateriaal
• Handleiding
Veiligheidsaanwijzingen
Bij schade, veroorzaakt door het niet in acht nemen van deze gebru-
iksaanwijzing, vervalt het recht op garantie! Voor gevolgschade zijn wij niet
verantwoordelijk!
Bij materiële schade of persoonlijke ongelukken, die het gevolg zijn van
onvakkundig gebruik of het niet opvolgen van de veiligheidsvoorschriften,
zijn wij niet aansprakelijk. In dergelijke gevallen vervalt elk recht op garantie!
• Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig ombouwen
en/of veranderen van het product niet toegestaan. Demonteer het nooit.
• Het product voldoet aan veiligheidsklasse II. Als spanningsbron mag enkel een
intacte contactdoos van het openbare lichtnet gebruikt worden (230V~/50Hz).
• Het product is uitsluitend bestemd voor gebruik in gesloten, droge ruimtes
binnenshuis. Het product mag niet vochtig of nat worden, levensgevaarlijk
elektrische schokken kunnen het gevolg zijn!
• Dit product is geen speelgoed en dient buiten bereik van kinderen gehouden te
worden. Kinderen kunnen de gevaren niet inschatten die ontstaan bij een
verkeerd gebruik van elektrische apparaten. Wees dus voorzichtig in de
aanwezigheid van kinderen. Monteer en gebruik het product alleen buiten het
bereik van kinderen.
• Kijk nooit direct of indirect in de lichtbron, de hoge lichtsterkte kan de ogen
beschadigen.
• Vermijd een sterke mechanische belasting van de het product. Stel het product
niet bloot aan hoge (>40°C) of lage temperaturen (<0°C), sterke trillingen of
directe zonlicht.
• Laat het verpakkingsmateriaal niet rondslingeren. Dit kan voor kinderen gevaarlijk
speelgoed zijn.
• Ga voorzichtig om met het apparaat. Door stoten, schokken of een val - zelfs van
geringe hoogte - kan het defect raken.
• Neem ook de verdere veiligheidsvoorschriften en informatie in de afzonderlijke
hoofdstukken van deze gebruiksaanwijzing in acht.
• Mochten zich vragen voordoen, waarop u de antwoorden niet in de
gebruiksaanwijzing aantreft, neem dan contact op met onze technische helpdesk
of een andere vakman.
Voorbereidingen voor de montage
Links en rechts op de lamp kunnen steeds de respectievelijke dekplaten worden geplaatst. Door
het speciale ontwerp van de aansluitingen kunnen meerdere lampen naast elkaar worden
gemonteerd; bovendien is een korte verbindingskabel bijgesloten, waarmee de lampen bijv. in
een hoek kunnen worden gemonteerd.
De netspanning wordt op de aansluiting „INPUT" (= „ingang", staat aan de onderkant van de
behuizing) aangesloten; de aansluiting „OUTPUT" (= „uitgang") dient voor de stroomverzorging
van verdere lampen (in totaal kunnen maximaal 10 lampen op een rij functioneren).
Wanneer de uitgang („OUTPUT") van de lamp niet nodig is (bijv. wanneer u slechts één lamp
gebruikt), dient de dekplaat op de uitgang te worden geplaatst, die de gehele uitgang bedekt (bij
de aflevering reeds geplaatst).
De aansluiting „OUTPUT" mag niet open zijn, wanneer deze niet wordt gebruikt.
Plaats de respectievelijk benodigde dekplaat vóór de montage, omdat deze hierna
niet meer verwijderd/geplaatst kan worden!
Version 07/07
°
Montage
De lamp kan op twee verschillende manieren worden gemonteerd:
a) Schroefmontage
• Koppel eerst de lamp los van de netspanning, trek de stekker uit het stopcontact.
• Verwijder de doorzichtige dekplaat.
• Draai de TL-buizen voorzichtig 90°
(naar voren of naar achteren) en haal
ze dan uit de houder.
Leg de TL-buizen ergens neer waar ze niet kunnen vallen. De TL-buis is erg
gevoelig.
• Via de beide gaten die onder de TL-
buizen zichtbaar worden, kan de
lamp aan de onderkant van de plank
worden vastgeschroefd.
Zorg ervoor, dat de schroeven niet te lang zijn, zodat ze er aan de andere kant van
de plank weer uitkomen.
• Plaats de TL-buizen weer terug en vergrendel deze door ze 90° te draaien (het maakt niet uit
of de TL-buizen 90° naar voren of 90° naar achteren worden gedraaid).
• Klem de doorzichtige dekplaat erop.
b) Montage met behulp van meegeleverde klemmen
Bij de levering bevinden zich twee kunstofklemmen. Wanneer deze aan de onderkant van de
plank worden vastgeschroefd, dan kan de lamp later op de klemmen worden geschoven.
• Markeer twee punten op de onderkant
van de plank. De afstand „L1"
bedraagt bij de 8W-lamp 327mm, bij
de 13W-lamp 554mm.
• Schroef de klemmen vast op de
gemarkeerde plaats.
•
Zorg ervoor, dat de schroeven niet te
lang zijn, zodat ze er aan de andere
kant van de plank weer uitkomen.
• Plaats de lamp naast de klemmen op de plank en schuif de lamp op de klemmen.
Aansluiting en ingebruikname
• Sluit de lamp met behulp van de meegeleverde adapter aan op een reglementair stopcontact
(230V~/50Hz).
• Met de aan-/uitschakelaar op de lamp wordt deze aan- en uitgezet.
TL-buizen vervangen
Mocht de lichtbron in de kastonderbouwverlichting niet meer branden of flakkeren, vervang
deze dan.
Ga als volgt te werk:
• Zet de lamp uit en verbreek de verbinding met de netspanning, trek de stekker uit het
stopcontact.
• Verwijder de doorzichtige dekplaat.
• Draai de TL-buizen voorzichtig 90° (naar voren of naar achteren) en haal ze dan uit de houder.
• Plaats de nieuwe, soortgelijke TL-buizen en vergrendel deze door ze 90° te draaien (het maakt
niet uit of de TL-buizen 90° naar voren of 90° naar achteren worden gedraaid).
• Klem de doorzichtige dekplaat er weer op.
• Sluit de lamp op de netspanning aan.
Instandhouding
• Dit product is uitsluitend bestemd voor gebruik in droge ruimtes binnenshuis. Het apparaat mag
niet vochtig of nat worden.
• Kijk nooit direct in de lampen als deze ingeschakeld zijn, dit kan (zoals bij alle lampen)
oogletsel veroorzaken!
• Vermijd volgende ongunstige omgevingsomstandigheden tijdens het transport en op de
montageplek:
- vocht of een te hoge luchtvochtigheid
- direct zonlicht
- extreme koude of hitte
- stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magnetische velden, bijv. in de buurt van machines of luidsprekers
• Let erop dat de isolatie van het totale product niet beschadigd of vernield raakt. De behuizing
mag niet worden geopend (alleen voor de in deze bedieningshandleiding beschreven
montagewerkzaamheden resp. vervanging van de lichtbron)! In het product bevinden zich
geen onderdelen die door de gebruiker kunnen worden onderhouden.
• Het product voor elk gebruik op beschadigingen controleren! Laat het product uitsluitend in een
ter zake kundige werkplaats onderhouden en repareren.
•
Sluit het product NIET op de netspanning aan wanneer u beschadigingen heeft vastgesteld!
Levensgevaar!
•
Er mag worden aangenomen dat een werking zonder gevaar niet meer mogelijk is:
- wanneer het apparaat duidelijke beschadigingen vertoont
- wanneer het apparaat niet meer functioneert
- na langere opslag onder ongunstige omstandigheden
- na zware transportbelastingen
Onderhoud en verzorging
Het product is op een enkele onderhoudsbeurt of een vervanging van de lichtbron na
onderhoudsvrij, demonteer het nooit.
Zet de lamp voor het reinigen uit en koppel deze los van de netspanning (stekker eruit trekken).
Reinig het product alleen met een schone, zachte en droge doek. Gebruik in geen geval
agressieve schoonmaakmiddelen of chemische oplossingen, deze tasten de behuizing aan
(bijv. verkleuringen).
Afvoeren
Het product dient aan het einde van de levensduur volgens de geldende wettelijke
voorschriften afgevoerd te worden.
Technische gegevens
Voedingsspanning: ......................230V~/50Hz
Lichtbron: ......................................Bestelnr. 571831: 8W-T5
Bestelnr. 571832: 13W-T5
Afmetingen (L x B x H) ca.: ..........Bestelnr. 571831: 347 x 73 x 23mm
Bestelnr. 571832: 575 x 73 x 23mm
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© Copyright 2007 by Conrad Electronic Benelux B.V. Printed in Germany.
*07-07/HK
