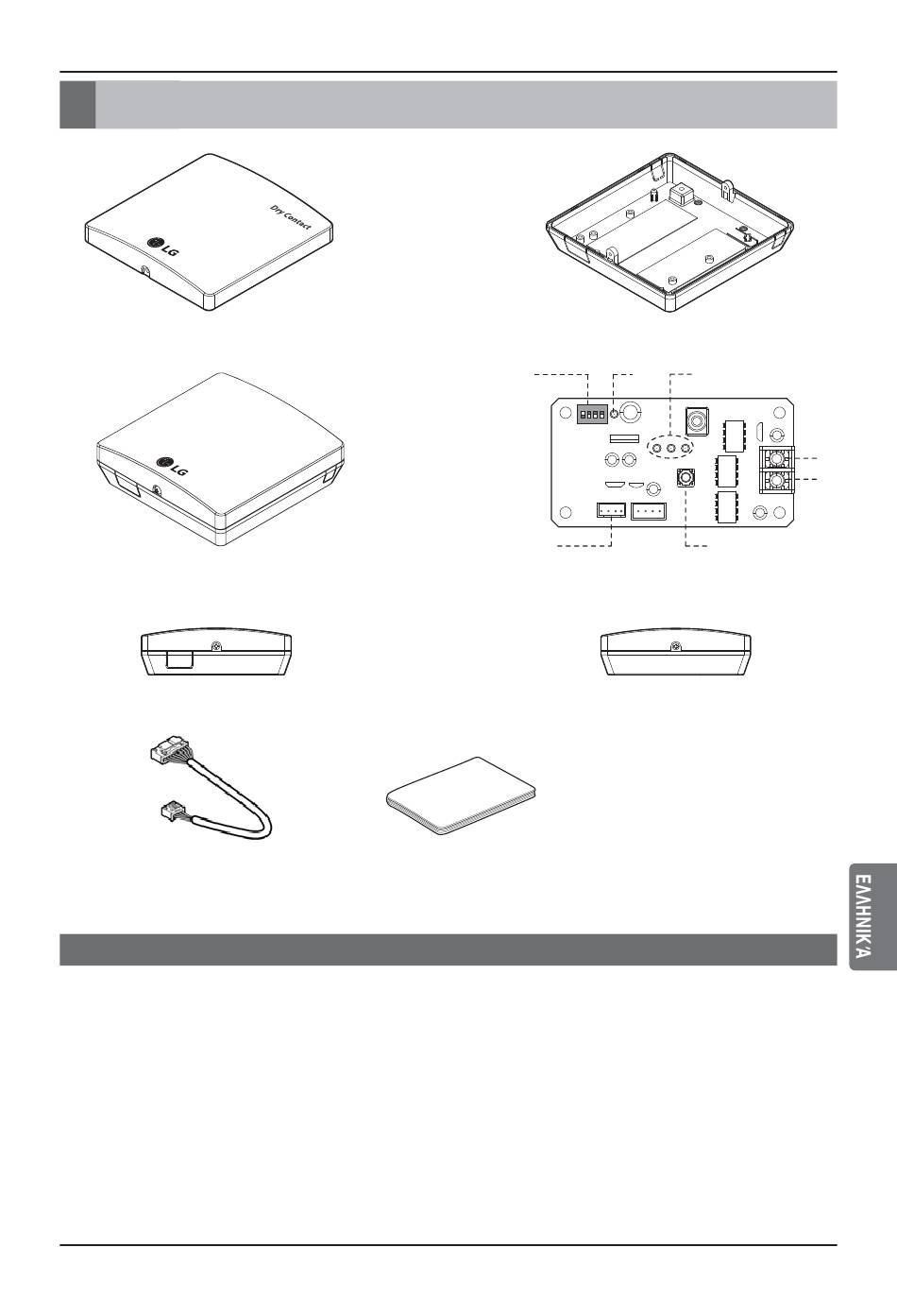

Ονομασία κάθε μέρους
Μπροστινό Περίβλημα
Όψη ISO
Πλάι
Καλώδιο (1ΕΑ)
(Για σύνδεση με την εσωτερική μονάδα)
1. CN-OUT :
Σύνδεσμος Εσωτερικής Μονάδας
2. BUS-A :
Ακροδέκτης RS-485(+)
3. BUS-B :
Ακροδέκτης RS-485(-)
4. SW1 :
Διακόπτης επαναφοράς
5. SWDIP :
Διακόπτης Ρύθμισης Διεύθυνσης (Ανατρέξτε στη Σελίδα 11)
6. LED1 :
LED Κατάστασης RS-485
7. LED(01~03)G :
LED Κατάστασης Επικοινωνίας
Εγχειρίδιο
Εγκατάστασης
Πύλη Modbus για Εσωτερική Μονάδα
Ονομασία κάθε μέρους
Οπίσθιο Περίβλημα
5 6
ON
1 2 3 4
1
Πλακέτα
Πλάι
* Άλλα :
Βίδα 4 ΕΑ (Για την εγκατάσταση)
Εγχειρίδιο εγκατάστασης 7
7
3
2
4
