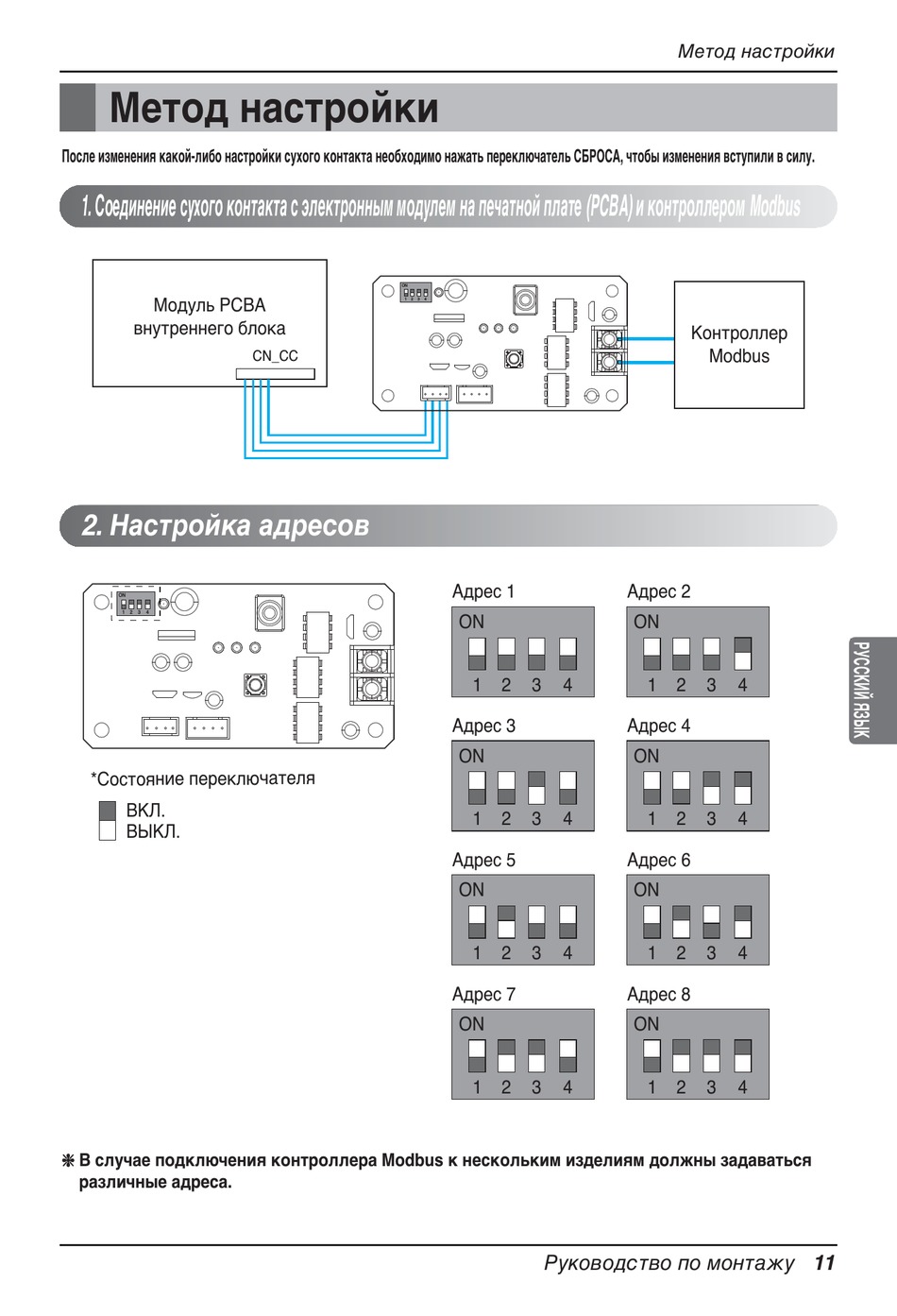

Метод настройки
После изменения какой-либо настройки сухого контакта необходимо нажать переключатель СБРОСА, чтобы изменения вступили в силу.
1. Соединение сухого контакта с электронным модулем на печатной плате (PCBA) и контроллером Modbus
Модуль PCBA
внутреннего блока
2. Настройка адресов
ON
1 2 3 4
ВКЛ.
ВЫКЛ.
h В случае подключения контроллера Modbus к нескольким изделиям должны задаваться
различные адреса.
ON
1 2 3
CN_CC
4
Адрес 1
ON
1 2 3 4
Адрес 3
ON
1 2 3 4
Адрес 5
ON
1 2 3 4
Адрес 7
ON
1 2 3 4
Руководство по монтажу 11
Метод настройки
Контроллер
Modbus
Адрес 2
ON
1 2 3 4
Адрес 4
ON
1 2 3 4
Адрес 6
ON
1 2 3 4
Адрес 8
ON
1 2 3 4
