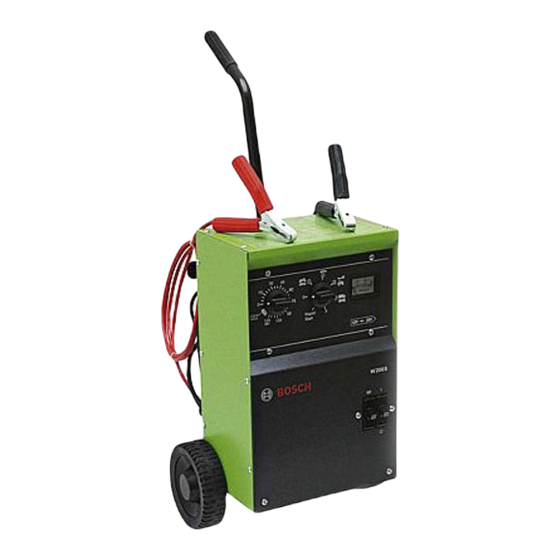

- Seite 1 Repair Instructions Instandsetzungsanweisung Bosch fast/starting charger Bosch - Schnellstartlader W 200 S W 200 S WL 200 S WL 200 S...
-
Seite 2: Sicherheits- Und Vorsichtsmaßnahmen
Stufe 2 0,19 A Wechselstrom (0 684 500 301) oder handelsüblich. Stufe 3 0,23 A Wechselstrom * Volt-Ampere-Tester ETT 011.00 von Bosch (0 684 101 100) Stufe 4 0,30 A Wechselstrom oder variabler Messwiderstand (Belastbarkeit: 500...2000W) Stufe Rapid/Start 2,0 A Wechselstrom und Amperemeter (Messbereich 0...200A). - Seite 3 Prüfschritt 2: Prüfschritt 3: Ausgangsspannungen an den Stecker- Ladeleitungen und Primärspannungen buchsen BA+ und BA- prüfen. am Transformator T1 prüfen Ladezangen von Batterie abklemmen. 1. Netzstecker ziehen. Ladegerät über Trenntransformator an das Netz anschließen. Abdeckhaube und Seitenwände abschrauben. Zugentla- Den Trenntransformator auf 230 V stellen. stungsschrauben lösen und die Leitungen zur Seite legen.
- Seite 4 Prüfschritt 4: Prüfschritt 5: Sekundärspannungen am Transforma- Gleichrichter prüfen tor T1 prüfen Anschlüsse der Gleichrichter-Baugruppe an Sekundärseite des Ladegerät über Trenntransformator (230V) an das Netz anschlie- Transformators abklemmen. ßen. Mit Vielfachmeßgerät (Schalterstellung Diode) jede Diode ein- zeln in Durchlass- und Sperrrichtung prüfen. ‚...
- Seite 5 Set timer to continuous charging and then after a short time to zero (0). No-load current must fbow during this period. * Multimeter e.g. Bosch Digital MMD 301 (0 684 500 301) or commercially available. 2. Check charging current (only if item 1 OK): * Volt-ammeter ETT 011.00 from Bosch (0 684 101 100) or...
- Seite 6 Test step 2: Test step 3: Check output voltages at sockets Check charging leads and primary BA+ and BA—. voltages at transformer T1 Disconnect charging clips from battery. 1. Pull mains connector. Cannect charger via isolating transformer to mains. Unscrew cover and side panels. Loosen strain-relief bolts and Set isolating transformer to 230 V.
- Seite 7 Test step 4: Test step 5: Check secondary voltages at transfor- Check rectifier mer T1 Detach connections of rectifier assembly from secondary side of Connect charger via isolating transformer (230V) to mains. transformer. Use multimeter (diode setting) to check each individual diode in ‚...
- Seite 9 Änderungen 20.11.2000 neu erstellt...
- Seite 10 W 200 S 7 780 100 018 WL 200 S 7 780 100 021 Robert Bosch GmbH Geschäftsbereich KH Produktbereich Prüftechnik Postfach 1129 D 73201 Plochingen www.bosch.de/prueftechnik e-Mail: Bosch.Prueftechnik@de.bosch.com...
