  • Seite 1 ANALoGSENSor HL-G1 Kurzanleitung...

  • Seite 2: Inhaltsverzeichnis

    GT-Panel-Software installieren ........... 13 COM-Schnittstelle mit Geräte-Manager herausfinden......16 PC-Software installieren ............17 Grundeinstellungen in der PC-Software HL-G1SMI ..21 Verkabelung der Komponenten .......... 23 Inbetriebnahme..............24 Verwendung von HL-G1 und GT-Panel........... 24 Verwendung von HL-G1, GT-Panel und PC-Software ......25...
  • Seite 3 Inhaltsverzeichnis 10 Fragen? ................. 26...

  • Seite 4: Hardware

    Hardware 1 Hardware Der HL-G1xx-S-J und das GT-Panel sind angekommen. Bitte stellen Sie ein USB-zu-Mini-USB-Kabel für den Anschluss des GT-Panels an den PC bereit.

  • Seite 5: Software Herunterladen

    Software herunterladen 2 Software herunterladen Die Applikations-Software finden Sie auf unserer Homepage http://www.panasonic-electric-works.com/peweu/de/html/27143.php: Vorgehensweise 1. Klicken Sie bei der gewünschten Software (HL-G1 GTxx software, HL-G1 setting software) auf das Download-Symbol.
  • Seite 6 Software herunterladen Damit gelangen Sie zu unserem passwortgeschütztem Bereich. 2. Haben Sie bereits Zugangsdaten, melden Sie sich mit Ihrer E-Mail-Adresse und Ihrem Passwort an oder Haben Sie noch keine Zugangsdaten, dann registrieren Sie sich als Neukunde. Füllen Sie das Online-Formular aus, um vom kostenlosen Angebot für Mitglieder zu profitieren.
  • Seite 7 Software herunterladen http://www.panasonic-electric-works.com/peweu/de/html/27143.php wieder auf. 4. Speichern Sie alle benötigten Dateien in einen Ordner. Merken Sie sich den Ordner für die Installation der GT-Treiber (siehe "GT-Treiber installieren" auf Seite 9). 5. Entpacken Sie die ZIP-Datei. Es wird ein neuer Unterordner mit dem gleichen Namen wie die ZIP-Datei erstellt.

  • Seite 8: Hardware Anschließen

    Hardware anschließen 3 Hardware anschließen Bevor Sie die Software auf Ihrem GT-Panel installieren, müssen Sie das GT-Panel anschließen. Vorgehensweise 1. Schließen Sie das GT-Panel an die Anschlüsse +24 V und 0V an.
  • Seite 9 Hardware anschließen 2. Schließen Sie das GT-Panel mit dem USB-zu-Mini-USB-Kabel an Ihren PC 3. Schalten Sie die Stromversorgung ein. Das GT-Panel fährt hoch. Nach einigen Sekunden erscheint auf dem Display:...

  • Seite 10: Gt-Treiber Installieren

    GT-Treiber installieren 4 GT-Treiber installieren Ihr PC wird neue Hardware finden und den Hardware-Assistenten starten. Vorgehensweise 1. "Ja, und jedes Mal, wenn ein Gerät angeschlossen wird" wählen. Wählen Sie [Weiter].
  • Seite 11 GT-Treiber installieren 2. Optionsfeld "Software von einer Liste..." wählen. Wählen Sie [Weiter]. 3. Durchsuchen Sie Ihren PC nach dem Order, in dem Sie die heruntergeladene Software gespeichert haben (siehe "Software herunterladen" auf Seite 4).
  • Seite 12 GT-Treiber installieren 4. Navigieren Sie zum Ordner "GTVUART". 5. Wählen Sie [OK]. 6. Wählen Sie [Weiter]. Die Software-Installation wird gestartet.
  • Seite 13 GT-Treiber installieren 7. Wenn die Software-Installation abgeschlossen ist, [Fertig stellen] wählen.

  • Seite 14: Gt-Panel-Software Installieren

    GT-Panel-Software installieren 5 GT-Panel-Software installieren Vorgehensweise 1. Gehen Sie zu dem Ordner, in den Sie die heruntergeladene Software gespeichert haben (siehe "Software herunterladen" auf Seite 4). 2. Öffnen Sie den Ordner "GTdownloader_gt_xx_xxx". 3. Öffnen Sie den Ordner "GTDownloader".
  • Seite 15 GT-Panel-Software installieren 4. "GTDownloader.exe" doppelklicken. Der Dialog "GTDownloader" öffnet sich. 5. Finden Sie heraus, welche COM-Schnittstelle das GT-Panel verwendet (siehe "COM-Schnittstelle mit Geräte-Manager herausfinden" auf Seite 16). 6. Wählen Sie die richtige COM-Schnittstelle aus. 7. Wählen Sie [OK]. Die Datenübertragung startet. Bitte die Verbindung nicht unterbrechen! Nach einer gewissen Zeit erscheint die folgende Anzeige:...
  • Seite 16 Der HL-G1 kann jetzt an das GT-Panel angeschlossen werden. Und jetzt?  Sie wollen den Sensor und das GT-Panel verwenden (siehe "Verwendung von HL-G1 und GT-Panel" auf Seite 24).  Sie wollen auch noch die PC-Software HL-G1SMI installieren (siehe "PC-Software...

  • Seite 17: Com-Schnittstelle Mit Geräte-Manager Herausfinden

    5.1 COM-Schnittstelle mit Geräte-Manager herausfinden Vorgehensweise 1. Öffnen Sie den Geräte-Manager, z. B. über die Systemsteuerung: System  Hardware  Geräte-Manager. 2. Klicken Sie auf "Ports (COM & LPT)". Das Panasonic GT-Panel wird angezeigt. 3. Merken Sie sich die Nummer der COM-Schnittstelle, z.B. COM9.

  • Seite 18: Pc-Software Installieren

    PC-Software installieren 6 PC-Software installieren Folgende Betriebssysteme werden unterstützt:  Microsoft Windows® XP Professional 32 Bits (SP2) oder später  Microsoft Windows® Vista Business 32 Bits  Microsoft Windows® 7 Professional 32 Bits Vorgehensweise 1. Durchsuchen Sie Ihren PC nach dem Order, in dem Sie die heruntergeladene Software gespeichert haben (siehe "Software herunterladen"...
  • Seite 19 PC-Software installieren 4. Wählen Sie [OK]. Der HL-G1SMI Installationsassistent öffnet sich. 5. Wählen Sie [Next].
  • Seite 20 PC-Software installieren 6. Akzeptieren Sie die Lizenzbedingungen (License Agreement). 7. Wählen Sie [Next]. 8. Wählen Sie [Next].
  • Seite 21 PC-Software installieren 9. Wählen Sie [Install]. Die Installation beginnt. 10. Wenn die Installation abgeschlossen ist, wählen Sie [Finish]. Die PC-Software HL-G1SMI ist jetzt installiert und kann über das Symbol auf dem Desktop geöffnet werden.

  • Seite 22: Grundeinstellungen In Der Pc-Software Hl-G1Smi

    Grundeinstellungen in der PC-Software HL-G1SMI 7 Grundeinstellungen in der PC-Software HL-G1SMI Das Hauptfenster wird nach dem Öffnen der Software angezeigt. Vorgehensweise 1. System(S)  SW Performance Setting...
  • Seite 23 Ergebnis des Geräte-Managers (siehe "COM-Schnittstelle mit Geräte-Manager herausfinden" auf Seite 16) Baud Rate 38400 bps Time Out 3. Wählen Sie [Confirm]. Das Fenster schließt und Sie kehren zum Hauptfenster zurück. Die Software kann jetzt mit dem Sensor HL-G1 benutzt werden.

  • Seite 24: Verkabelung Der Komponenten

    2. Verbinden Sie den Sensor mit der Stromversorgung direkt am GT-Panel. 3. Verbinden Sie den Sensor über RS422 mit dem GT-Panel wie unten abgebildet. 4. Fügen Sie zusätzlich noch eine Brücke zwischen -RD und E ein. HL-G1 orange gelb grün...

  • Seite 25: Inbetriebnahme

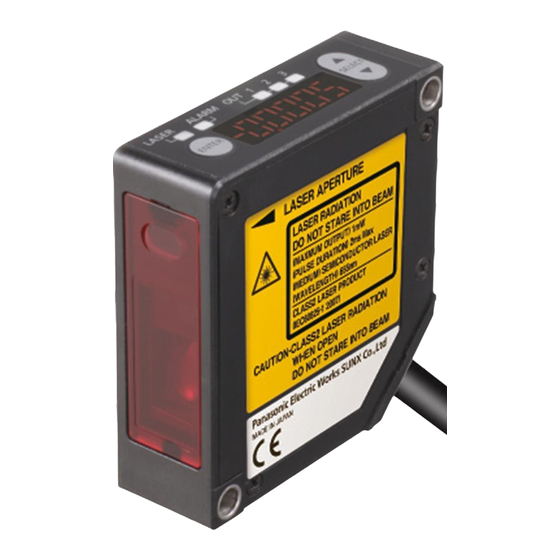

    9.1 Verwendung von HL-G1 und GT-Panel Vorgehensweise 1. Schalten Sie die Versorgungsspannung an. Das GT-Panel fährt hoch. Der Laserabstandssensor HL-G1 beginnt mit der Aussendung des Laserstrahls. 2. Richten Sie den Laserstrahl auf ein Testobjekt innerhalb des Messbereichs. Das GT-Panel zeigt den Messwert analog zum Sensordisplay an.

  • Seite 26: Verwendung Von Hl-G1, Gt-Panel Und Pc-Software

    Grundeinstellungen vorgenommen sind. 2. Schalten Sie die Versorgungsspannung ein. 3. Öffnen Sie die Software HL-G1SMI z.B. über das Desktop-Symbol. 4. Wählen Sie die Online-Schaltfläche. Wenn der Online-Schriftzug rot wird, ist die Inbetriebnahme Ihres neuen HL-G1-Sensors erfolgreich abgeschlossen und der Sensor ist online.
  • Seite 27 Fragen? 10 Fragen? Wenn nicht alles wie beschrieben funktioniert, rufen Sie uns an unter: +49 8024 648 737.
