VisuNet GXP Systemhandbuch
Mechanische Installation

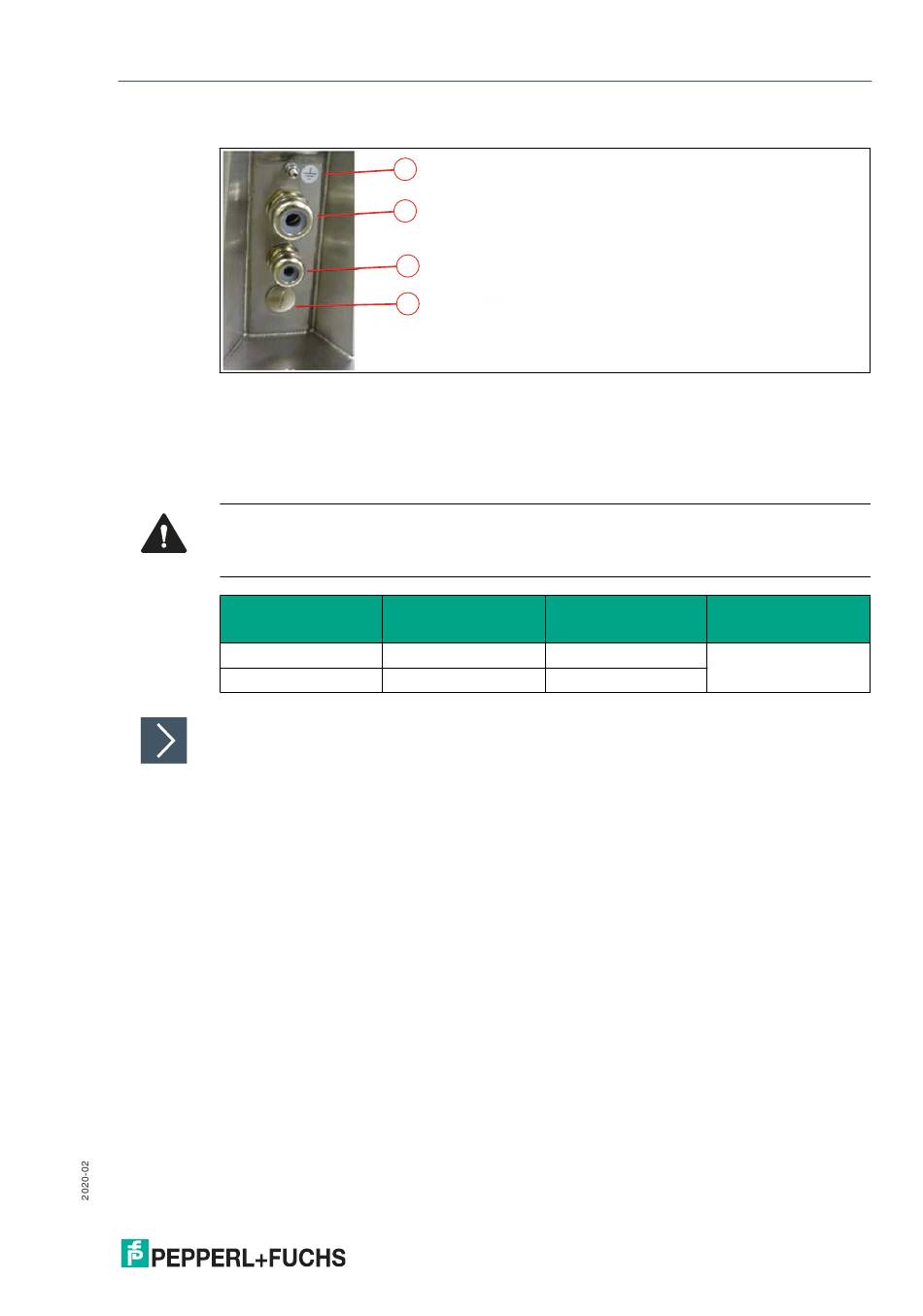

Bodenplatte des Standfußes
1 Schutzleiteranschluss
2 M25-Öffnung
3 M20-Öffnung
4 M20-Blindstopfen
Warnung!
Anschluss an den Schutzleiteranschluss
Der Anschluss an den Schutzleiteranschluss ist obligatorisch.
Öffnungsgröße
M20
M25
Vorbereiten des Standfußes für den Anschluss an das GXP-Gehäuse
1.
Entfernen Sie die Kabelverschraubungen an der Bodenplatte des Standfußes.
2.
Führen Sie den Zugdraht (dünner, 2,5 m langer Draht, mit dem die Kabel durch den Standfuß
gezogen werden) vom oberen Teil des Standfußes aus durch die entsprechende
Kabeleinführung.
3.
Setzen Sie die Verschraubungsmutter und das Anschlussstück der Kabelverschraubung auf
das Kabel und schieben Sie sie ein paar Meter am Kabel entlang vom Standfuß weg. Lassen
Sie die Mutter und das Anschlussstück am Kabel, um sie in einem späteren Installationsschritt
festzuziehen.
1
2
3
4
Leitungsdurchmes-
Schlüsselgröße ser
24 mm 7 ... 13 mm
29 mm 9 ... 17 mm
Drehmoment
12 Nm
21
