VisuNet GXP Systemhandbuch
Mechanische Installation

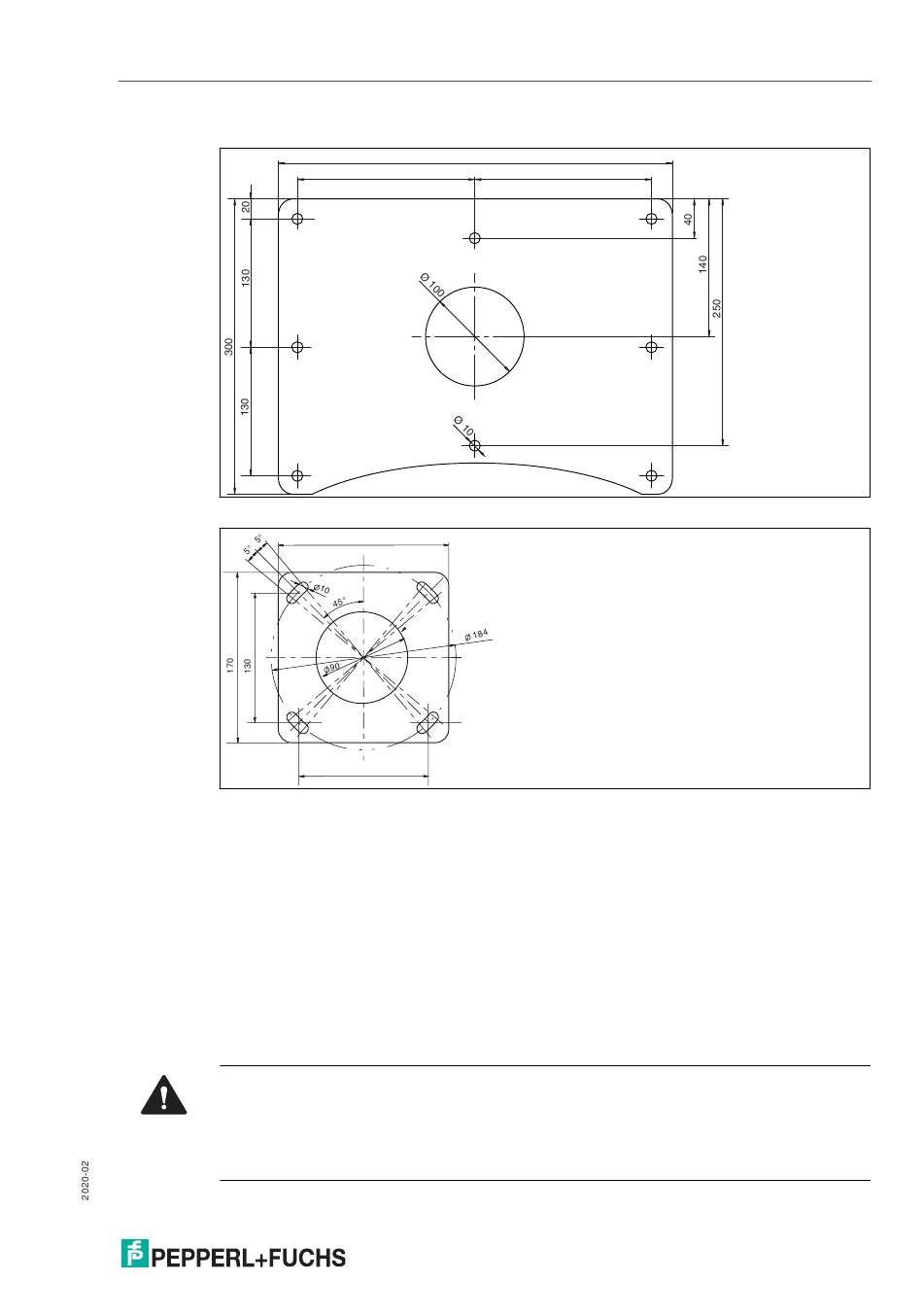

Lochmuster für Bodenmontage von StandardLine-Standfuß
Lochmuster für Bodenmontage von BasicLine-Standfuß
3.3.2 Vorbereiten von GXP-Schalttafel/Gehäuse
Der VisuNet GXP wird vormontiert geliefert und besteht aus der Anzeigeeinheit der Kernkom-
ponenten, dem Netzteil und der Thin-Client-Einheit mit zugehörigem Netzteil. Bei Auswahl der
AG1-Gehäuseoption wird die Schalttafel vormontiert im Gehäuse geliefert.
Benötigte Komponenten
• 1 x vormontierte VisuNet RM-GXP- oder PC-GXP-Schalttafel (Option: Schalttafeleinbau
in AG1-Gehäuse)
• 2 x Schutzschläuche
• Schrauben für das Gehäuse
• EXTA2-Tastatur und PEDESTAL5-xxxx-* (separat zu bestellen)
Warnung!
Verletzungsgefahr
Bei der Handhabung der Geräte mit bloßen Händen besteht die Gefahr von Schnittverletzun-
gen der Finger, Hände und Handgelenke.
Tragen Sie während des Installationsvorgangs stets Handschuhe.
400
180
170
130
180
17
