5. Legen Sie das Gehäuse wieder an und befestigen Sie die Schrauben.

2.2 RS-485-Anschluss

Um das PTZ an den DVR anzuschließen:
1. Trennen Sie den steckbaren Block vom RS-485-Klemmblock ab.
2. Drücken und halten Sie den orangefarbenen Teil des steckbaren Blocks, stecken Sie die
Signalkabel in die Steckplätze und lassen Sie den orangefarbenen Teil los. Vergewissern Sie
sich, dass die Signalkabel festsitzen.
3. Verbinden Sie A+ am PTZ mit D+ an der Klemmleiste und B- am PTZ mit D- an der
Klemmleiste. Befestigen Sie die Anschlagschrauben.
4. Stecken Sie den steckbaren Block wieder in die Klemmleiste.

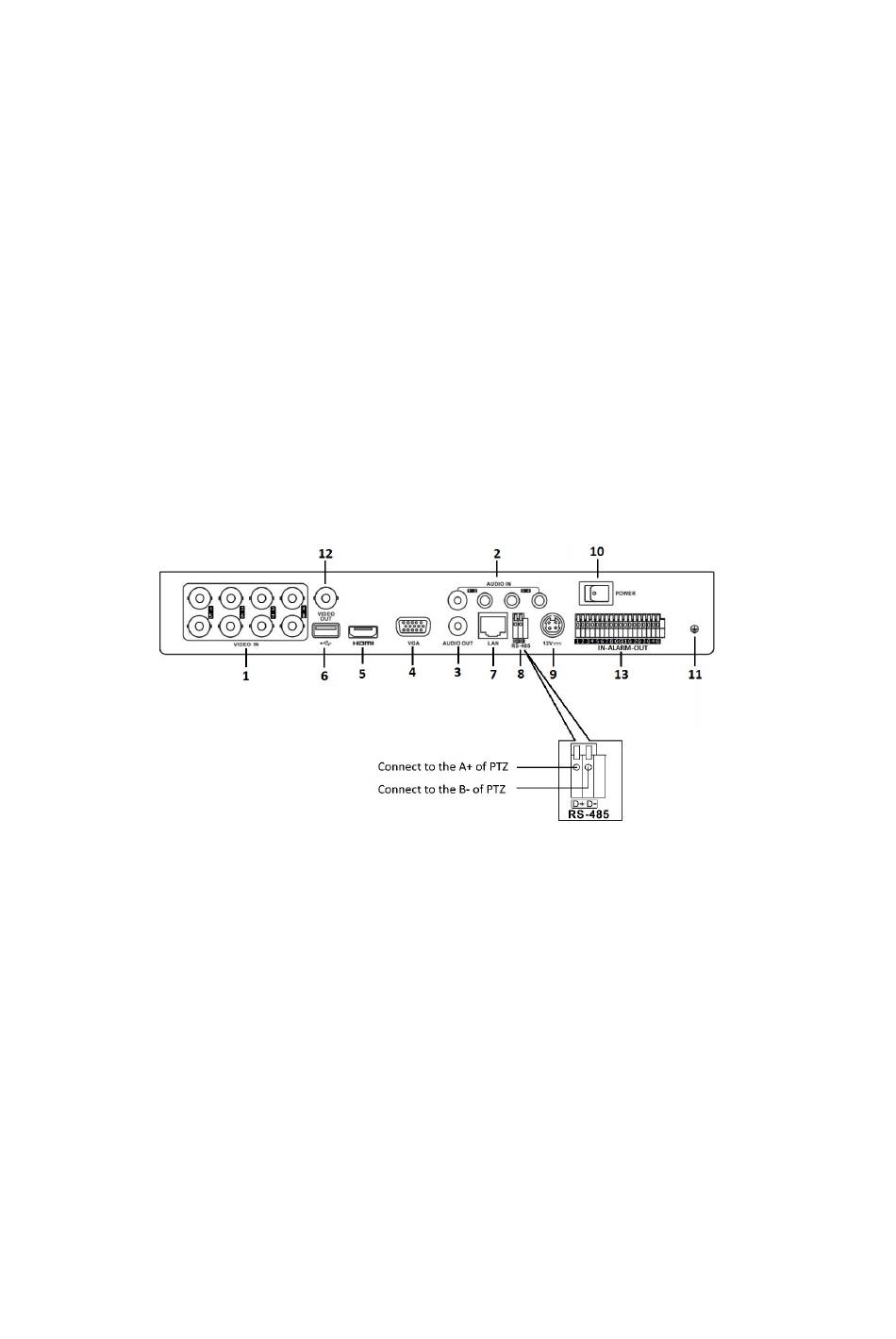

Typischer Anschluss:
Hinweis:
Stellen Sie sicher, dass der DVR und die PTZ-Kamera geerdet sind (an Masse (Ground)
angeschlossen sind).
Die Festplatte fixieren
Anschluss A
