3 Einführung
3.1

Beschreibung

Der APC-AMC2-4WCF (auch als AMC2-4W, AMC2 oder Controller bezeichnet) ist mit
vier unabhängigen Schnittstellen für Leser des Typs Wiegand ausgestattet. Er ist in der Lage,
zwei Türen mit Lesern in Eingangs‑ und Ausgangsrichtung und bis zu vier Türen mit Lesern in
einer Richtung zu kontrollieren.

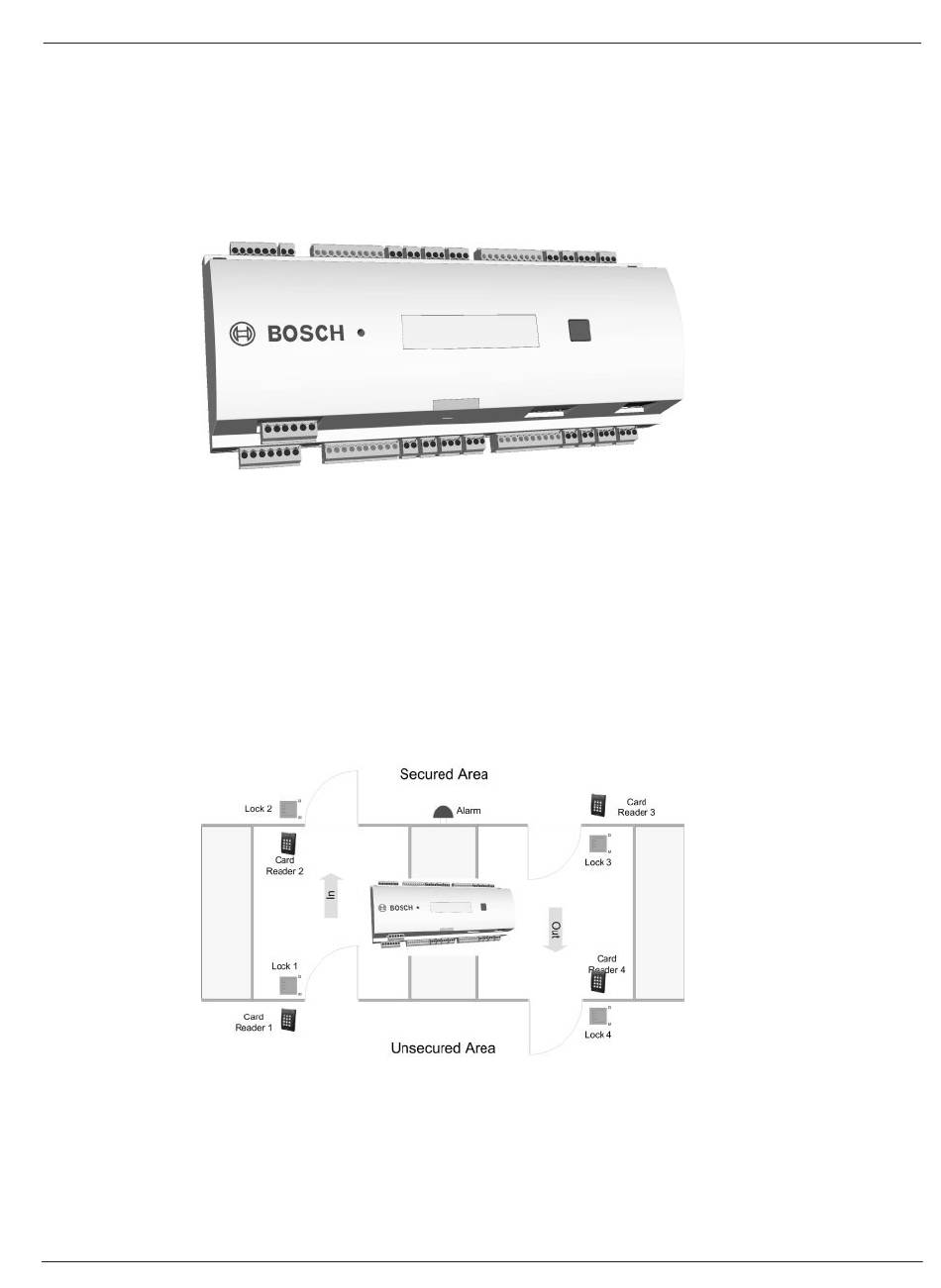

Abbildung 3.1: Access Modular Controller AMC2-4W
Alle notwendigen Informationen für die Zutrittskontrolle werden in einem batteriegepufferten
On-board-Speicher und auf einer CompactFlash (CF)-Speicherkarte gespeichert. Dies
garantiert autonome Zutrittsentscheidungen sowie eine komplette Registrierung der Zutritte,
auch wenn das Management-Hostsystem offline ist. Die integrierte CompactFlash-Karte bietet
ausreichend Speicherkapazität für Ausweisinhaber und Ereignisse.
Die Elektronik des AMC2-4W ist komplett in einem Kunststoffgehäuse untergebracht. Ein LC-
Display liefert alle wichtigen Statusinformationen.
Abbildung 3.2: Der AMC2-4W in einer Sicherheitsschleuse mit vier Türen
Der AMC2-4R4 kann mit dem vorgeschalteten Hostrechner über RS-485 Multidrop, RS-232
oder10/100 Mbit/s Ethernet kommunizieren. Er verfügt über acht analoge Eingabegeräte und
acht Relaisausgänge. Mit seinen analogen Eingabegeräten überprüft der AMC2-4R4 zum
Beispiel, ob eine Sperre offen oder geschlossen ist. Die Relaisausgänge können verwendet
werden, um den Verriegelungsmechanismus zu aktivieren, wenn der Zutritt gewährt wird, oder
um das Einbruchmeldesystem zu aktivieren, wenn ein Einbruchs- oder ein Systemalarm
