1.6

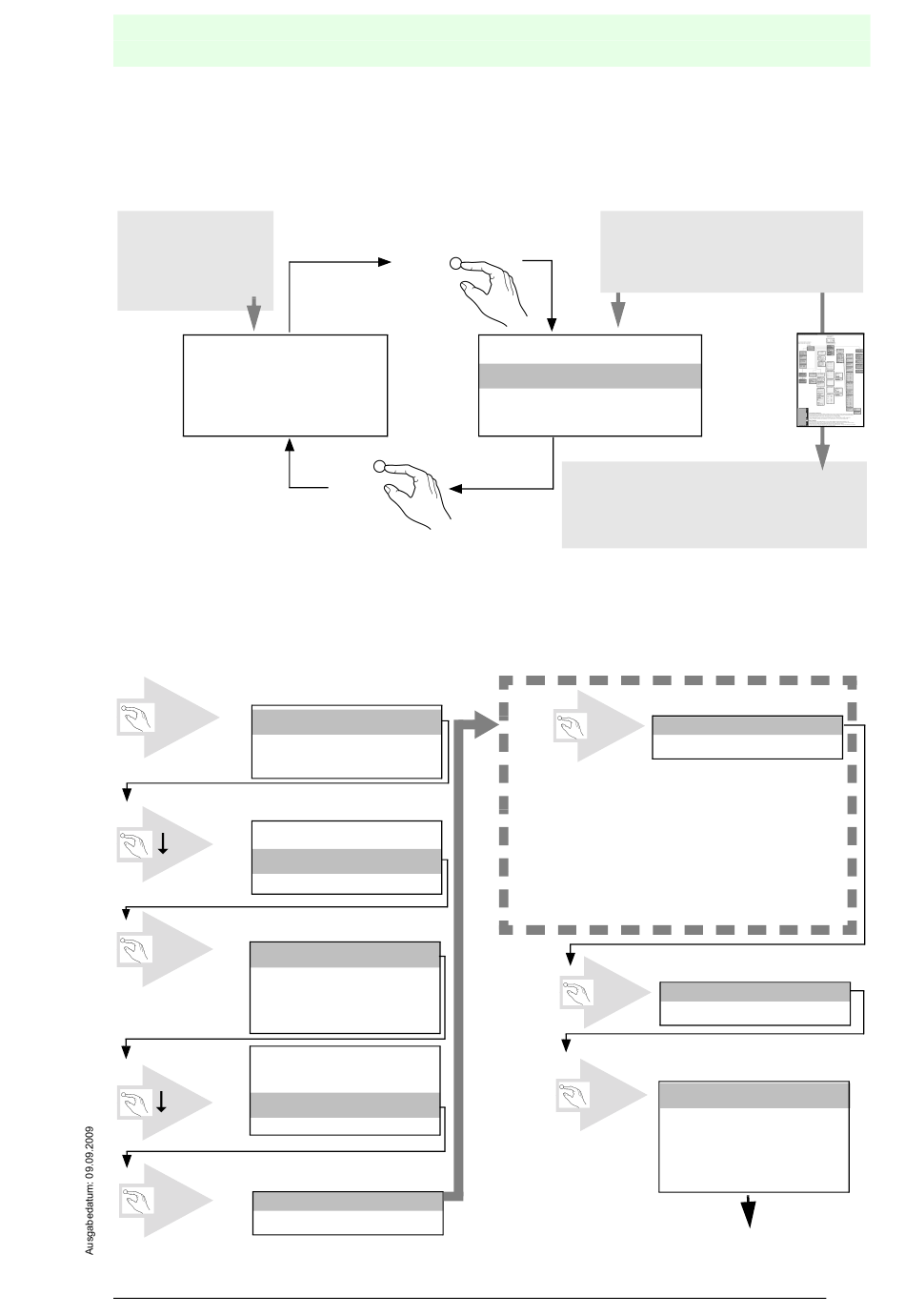

Inbetriebnahme / Commissioning / Mise en service / Messa in servizio /
Puesta en servicio
1.6.1
Wechsel in erweiterten Modus
dans le mode étendu / Passaggio nel modo esteso / Cambio al modo avanzado
klassische Anzeige
classical display
affichage classique
display classico
indicación clásica
1.12A
UNKNOWN SLAVE
1.6.2
Einstellen von Ethernet-Eigenschaften/ Setting of ethernet properties/
Réglage des caractéristiques d'Ethernet/ Regolazione delle caratteristiche
Ethernet/Ajuste de las características Ethernet
OK
ARM FIRMWARE
TCP/IP OBJECT
ETHERNET OBJECT
ARM FIRMWARE
TCP/IP OBJECT
ETHERNET OBJECT
OK
IF STATUS
IF CAPABILITY
IF CONTROL
...
IF STATUS
IF CAPABILITY
IF CONTROL
...
OK
USE BOOT P
DNS DISABLED
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
/ Switching to advanced display mode / Passage
OK
LCD
ETHERNET/IP
QUICK SETUP
SLAVE ADR TOOL
SLAVE TEST TOOL
ESC
LCD
Montageanweisung // Installation Instructions
erweiterter Anzeigemodus
advanced display mode
mode d'affichage étendu
modo di visualizzazione avanzata
modo de visualisación avanzada
Menüaufbau siehe Zusatzblatt
menu structure see additional page
structure de menu voir page supplémentaire
struttura di menu vedi pagina supplementare
estructura del menu ver página adicional
USE DHCP
OK
DNS DISABLED
Bei Verwendung von DHCP oder BOOTP
sind keine Einstellungen notwendig/ When
using DHCP or BootP, no adjustment is ne-
cessary/ En utilisant DHCP ou BOOTP, au-
cun réglage n'est nécessaire/ Usando DHCP
o il BOOTP, nessuna regolazione è necessa-
ria/ Al usar DHCP o el BOOTP, no hay ajuste
necesario.
USE STORED VAL.
OK
DNS DISABLED
1xESC
IF STATUS
IF CAPABILITY
IF CONTROL
PATH TO LINK OBJ.
TCP/IP CONFIG
© Pepperl+Fuchs, Printed in Germany
Internet http://www.pepperl-fuchs.com
AS-Interface
