Pepperl+Fuchs VBG-EN-K20-DMD Montageanweisung Seite 11

1.9 Adressierung / Addressing / Adressage / Indirizzamento / Asignamiento de
dirección

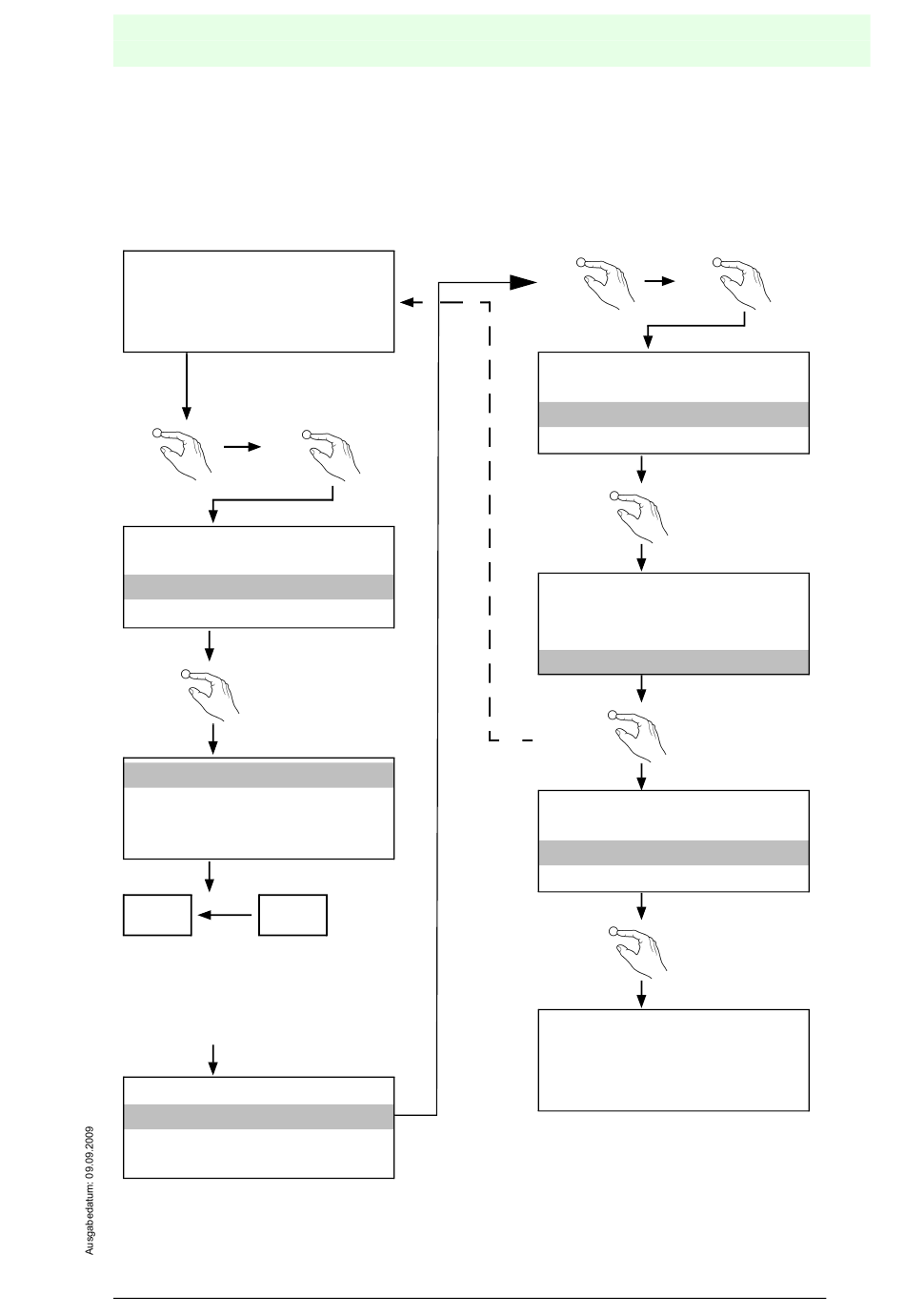

1.9.1 Slave 2 adressieren auf Adresse 6 / Program slave 0 to address 4 / Affecter
l'adresse 4 à l'esclave 0 / Impostare l'indirizzo 4 allo slave 0 / Asignar el
esclavo 0 a la dirección 4
1. 41
SEARCHING SLAVE
OK
2x ↓
QUICK SETUP
SLAVE ADR TOOL
SLAVE TEST TOOL
OK
SLAVE ADR TOOL
CONNECT NEW SLAVE
OLD ADDRESS
NEW ADDRESS
Master Slave
Modul anschließen/Connect
module/Raccordez le module/
Collegare il modulo/Conecte
modulo
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 3
PRG
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Montageanweisung // Installation Instructions
LCD
LCD
LCD
LCD
1x ↓
3xOK
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 6
PRG
1x ↓
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 6
PRG
OK
SLAVE ADR TOOL
OK
2x ESC
1. 6
UNKNOWN SLAVE
© Pepperl+Fuchs, Printed in Germany
Internet http://www.pepperl-fuchs.com
AS-Interface
LCD
LCD
LCD
LCD
