Montaje - Makita GA900D Originalanleitung

• Utilice este protector de disco solamente con amoladoras
angulares Makita de 230 mm.
• Este protector de disco ha sido previsto para cortar cemento
con disco de diamante. No utilice nunca este accesorio
para otros propósitos ni con discos esmeriladores.
• Compruebe que no hay grietas ni roturas antes de utilizar.
• Deje de utilizar la herramienta si hay alguna grieta o rotura
en el protector de disco. De lo contrario podrá resultar en
heridas personales.
• Utilice equipo de protección personal. Póngase siempre
protección para los ojos durante la operación. De lo
contrario los fragmentos de cemento podrán dañar sus
ojos. El equipo de protección como máscara contra el
polvo, zapatos de seguridad antideslizantes, casco rígido
y protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de sufrir heridas personales.
• Utilice solamente el disco de diamante apropiado de
acuerdo con el manual de instrucciones de la herramienta.
PRECAUCIÓN:
• No utilice nunca gasolina, bencina, disolvente, alcohol
o similares para limpiar el accesorio. Podría resultar en
decoloración, deformación o grietas.
• Se puede utilizar un grosor de hasta 3,2 mm del disco de
diamante con la guarda recolectora de polvo.
ADVERTENCIA:
Hay dos tipos de protectores de disco con recogida de polvo.
Cada protector de disco responde a un diseño particular
de las partes de instalación (caja de engranajes) de la
amoladora respectivamente. Utilice el accesorio solamente
en la combinación apropiada.

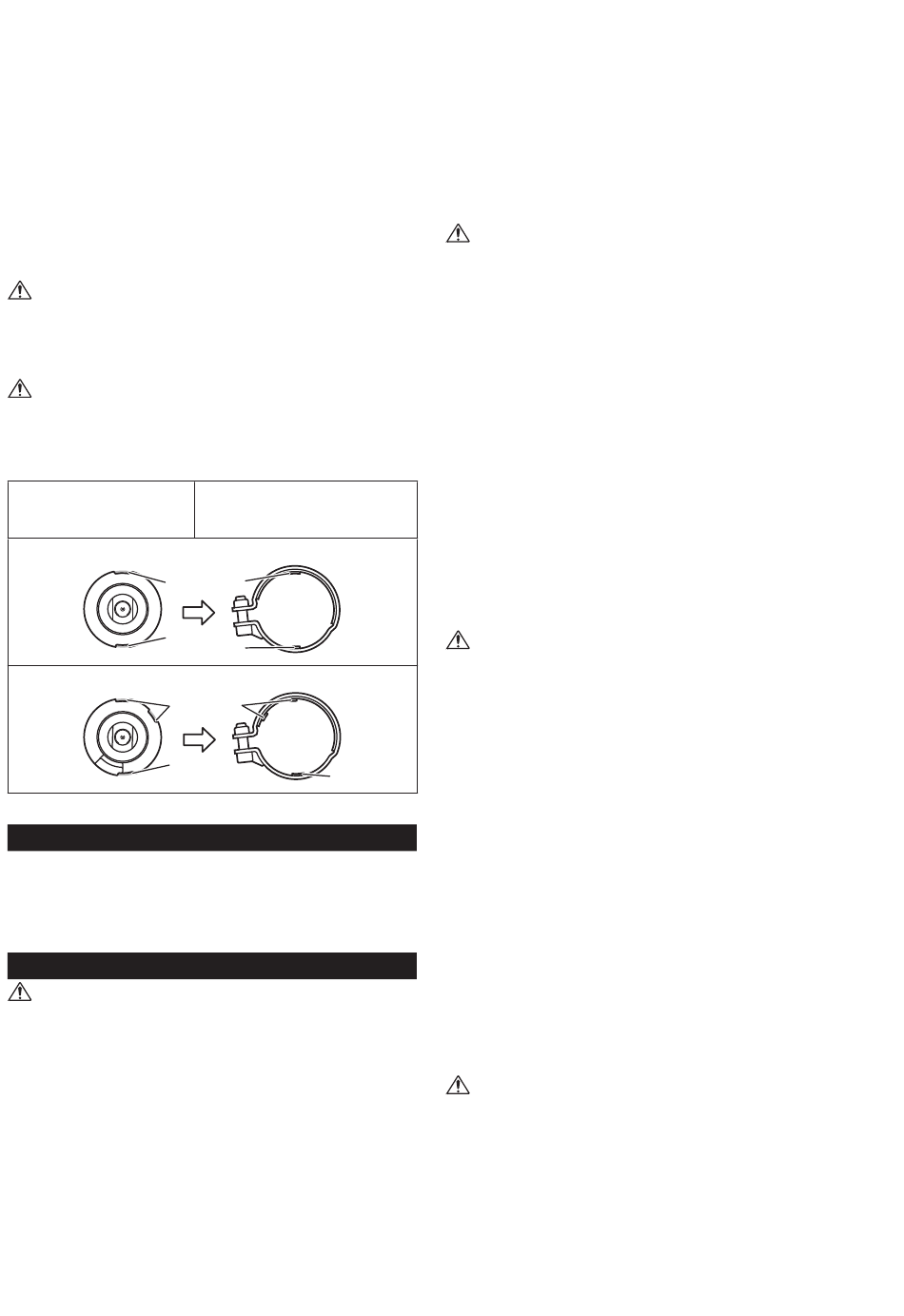

Caja de engranajes de
la amoladora
Combinación de dos dientes
1
1
Combinación de tres dientes
1
1
1. Muesca 2. Diente
DESCRIPCIÓN DE LAS PARTES (Fig. 1)
1. Retenedor de ajuste de
la profundidad de corte
2. Botón de desbloqueo
3. Palanca de fijación
4. Placa de bloqueo

MONTAJE

PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada
y desenchufada antes de ajustar o comprobar cualquier
función de la herramienta.
• Asegúrese de que el protector de disco está instalado
firmemente en la amoladora antes de utilizar. De lo contrario
podrá resultar en heridas personales.
Instalación del protector de disco con recogida de
polvo
Para instalar el protector de disco, realice los pasos
siguientes:
1. Retire el disco, disco esmerilador, mango lateral etc., y el
protector de disco de la amoladora.
2. Presione el botón de desbloqueo (2) para deslizar la
cubierta hacia arriba. (Fig. 2)
3. Presione la palanca de liberación (8), y después deslice la
cubierta hacia arriba. (Fig. 3)
10
Parte para instalación del
protector de disco con
recogida de polvo
2
2
2
2
5. Guía
6. Agujero para mango
lateral
7. Diente
8. Palanca de liberación
4. Tire de la placa de bloqueo (4), y después retire la cubierta
de la base. (Fig. 4)
5. Afloje el perno de instalación (9) del protector de disco con
recogida de polvo con la llave hexagonal (10). (Fig. 5)
6. De la vuelta a la amoladora como se indica en la figura.
7. Alinee las muescas (11) de la amoladora con los dientes
(7) del protector de disco. (Fig. 6)
8. Gire el protector de disco apropiadamente para la
aplicación de trabajo, y después apriete el perno de
instalación (9) firmemente con la llave hexagonal (10).
(Fig. 7)
Instalación del disco de diamante
PRECAUCIÓN:
• Utilice siempre discos de diamante genuinos solamente.
Para instalar el disco de diamante, realice los pasos
siguientes:
1. Instale la súper brida (12) o la brida especial para la
amoladora equipada con la función de freno, el disco de
diamante (13), y la contratuerca (14) en ese orden en el
eje (15). (Fig. 8)
2. Presione el botón de bloqueo (16) para bloquear el eje, y
después apriete la contratuerca firmemente con la llave
hexagonal.
Aviso:
• Asegúrese de reemplazar la brida estándar con la súper
brida incluida en el paquete.
• Asegúrese de utilizar la brida especial especificada por
Makita para la amoladora equipada con la función de freno.
• No utilice la tuerca Ezynut con la súper brida. Esta es tan
gruesa que el eje no puede retener toda la rosca.
3. Coloque la base del protector de disco en la cubierta.
(Fig. 9)
4. Presione la palanca de liberación (8) del protector de
disco, y después inserte la base del protector de disco en
la cubierta. (Fig. 10)
Conexión a un aspirador
PRECAUCIÓN:
• No conecte a ninguna boquilla aparte de a la manguera
del aspirador. Otros accesorios, como una bolsa de polvo,
pueden prender fuego con virutas calientes.
Conecte la boquilla (17) a la manguera del aspirador (18).
Coloque el portallaves (19) y el sujetador de manguera (20)
en el cable de alimentación. (Fig. 11)
Ajuste de la posición de la guía de corte
La guía de corte se puede utilizar como guía para la posición
de corte. Ajuste la posición de la guía de corte de la forma
siguiente:
1. Afloje la guía (5) girando el tornillo (21) con el destornillador.
(Fig. 12)
2. Alinee la ranura (22) de la guía (5) con el disco de diamante
(13). Después apriete el tornillo (21).
Ajuste y fijación de la profundidad de corte
Ajuste la profundidad de corte de la forma siguiente:
1. Suelte la contratuerca (23) del retenedor de ajuste de la
profundidad de corte (1), después deslice el retenedor
de ajuste (1), y después libere la contratuerca en la
profundidad deseada. (Fig. 13)
2. Para fijar la profundidad de corte, sujete la amoladora en la
posición deseada, y después deslice la palanca de fijación
(3). (Fig. 14)
Para liberar la palanca de fijación, presione el botón de
desbloqueo (2) para la palanca de fijación.
PRECAUCIÓN:
• Debido a que la amoladora y el protector de disco
retroceden de pronto a su posición original, tenga cuidado
de sujetar la amoladora y el protector de disco durante al
ajuste.
Aviso:
• La profundidad se puede ajustar en un rango de 0 mm a
60 mm.
Instalación del mango lateral
Instale la empuñadura (24) de acuerdo con las operaciones.
(Fig. 15)
