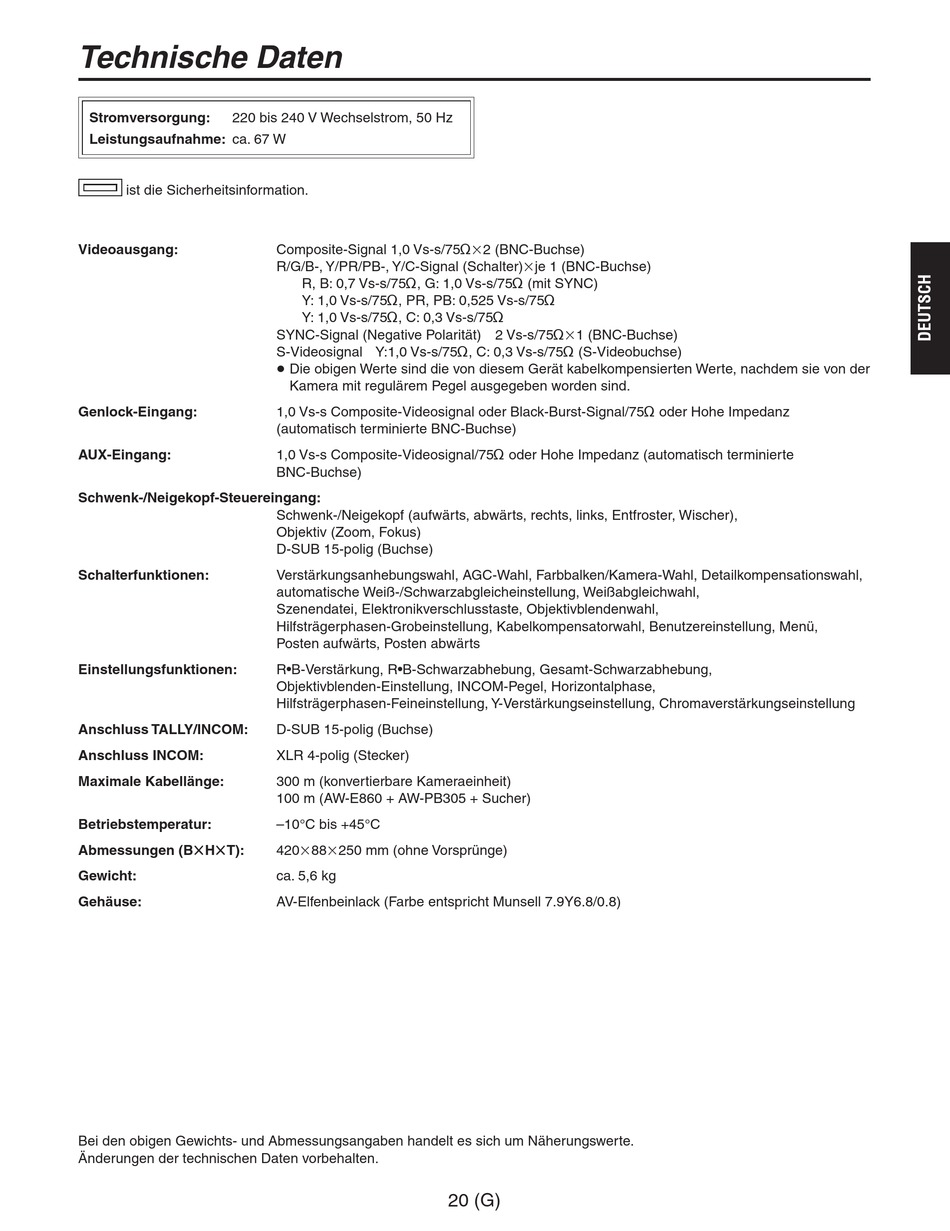

Technische Daten

Stromversorgung:
220 bis 240 V Wechselstrom, 50 Hz
Leistungsaufnahme: ca. 67 W
ist die Sicherheitsinformation.
Videoausgang:
Genlock-Eingang:
AUX-Eingang:
Schwenk-/Neigekopf-Steuereingang:
Schalterfunktionen:
Einstellungsfunktionen:
Anschluss TALLY/INCOM:
Anschluss INCOM:
Maximale Kabellänge:
Betriebstemperatur:
Abmessungen (BHT):
Gewicht:
Gehäuse:
Bei den obigen Gewichts- und Abmessungsangaben handelt es sich um Näherungswerte.
Änderungen der technischen Daten vorbehalten.
Composite-Signal 1,0 Vs-s/752 (BNC-Buchse)
R/G/B-, Y/PR/PB-, Y/C-Signal (Schalter)je 1 (BNC-Buchse)
R, B: 0,7 Vs-s/75, G: 1,0 Vs-s/75 (mit SYNC)
Y: 1,0 Vs-s/75, PR, PB: 0,525 Vs-s/75
Y: 1,0 Vs-s/75, C: 0,3 Vs-s/75
SYNC-Signal (Negative Polarität) 2 Vs-s/751 (BNC-Buchse)
S-Videosignal Y:1,0 Vs-s/75, C: 0,3 Vs-s/75 (S-Videobuchse)
 Die obigen Werte sind die von diesem Gerät kabelkompensierten Werte, nachdem sie von der
Kamera mit regulärem Pegel ausgegeben worden sind.
1,0 Vs-s Composite-Videosignal oder Black-Burst-Signal/75 oder Hohe Impedanz
(automatisch terminierte BNC-Buchse)
1,0 Vs-s Composite-Videosignal/75 oder Hohe Impedanz (automatisch terminierte
BNC-Buchse)
Schwenk-/Neigekopf (aufwärts, abwärts, rechts, links, Entfroster, Wischer),
Objektiv (Zoom, Fokus)
D-SUB 15-polig (Buchse)
Verstärkungsanhebungswahl, AGC-Wahl, Farbbalken/Kamera-Wahl, Detailkompensationswahl,
automatische Weiß-/Schwarzabgleicheinstellung, Weißabgleichwahl,
Szenendatei, Elektronikverschlusstaste, Objektivblendenwahl,
Hilfsträgerphasen-Grobeinstellung, Kabelkompensatorwahl, Benutzereinstellung, Menü,
Posten aufwärts, Posten abwärts
R•B-Verstärkung, R•B-Schwarzabhebung, Gesamt-Schwarzabhebung,
Objektivblenden-Einstellung, INCOM-Pegel, Horizontalphase,
Hilfsträgerphasen-Feineinstellung, Y-Verstärkungseinstellung, Chromaverstärkungseinstellung
D-SUB 15-polig (Buchse)
XLR 4-polig (Stecker)
300 m (konvertierbare Kameraeinheit)
100 m (AW-E860 + AW-PB305 + Sucher)
–10°C bis +45°C
42088250 mm (ohne Vorsprünge)
ca. 5,6 kg
AV-Elfenbeinlack (Farbe entspricht Munsell 7.9Y6.8/0.8)
20 (G)
