CP 343-
1 Lean
SIMATIC NET
S7-300 - Industrial Ethernet /
PROFINET
CP 343-1 Lean
Gerätehandbuch
Handbuch Teil B
10/2012
C79000−G8900−C198−07
___________________
Vorwort
___________________
Eigenschaften / Dienste
___________________
Leistungsdaten
Voraussetzungen für den
___________________
Einsatz
___________________
LED-Anzeigen
Montage, Anschluss und
___________________
Inbetriebnahme
Hinweise zu Projektierung
___________________
und Betrieb
___________________
Instandhaltung und Wartung
___________________
Technische Daten
___________________
Zulassungen
___________________
Literaturverzeichnis
1
2
3
4
5
6
7
8
A
B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens CP 343 1 Lean
Inhaltszusammenfassung für Siemens CP 343 1 Lean
- Seite 1 ___________________ CP 343- 1 Lean Vorwort ___________________ Eigenschaften / Dienste ___________________ Leistungsdaten SIMATIC NET Voraussetzungen für den ___________________ Einsatz S7-300 - Industrial Ethernet / ___________________ PROFINET LED-Anzeigen CP 343-1 Lean Montage, Anschluss und ___________________ Inbetriebnahme Gerätehandbuch Hinweise zu Projektierung ___________________ und Betrieb ___________________ Instandhaltung und Wartung...
-
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Vorwort

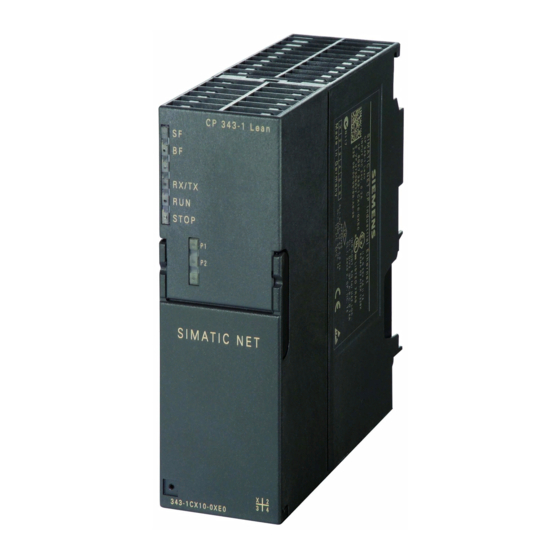

Vorwort Legende: ① LED-Anzeigen ② Unter der Frontklappe: PROFINET-Schnittstelle, 2 x 8-polige RJ45-Buchse ③ Unter der Frontklappe: - Buchse für Spannungsversorgung DC 24 V - Schieber zum Einstellen des Masseanschlusses ④ Bestellnummer ⑤ Unter der Frontklappe: Aufdruck der MAC-Adressen und Firmware-Version ⑥... - Seite 4 Vorwort Hinweis Bezeichnungen In diesem Dokument wird nachfolgend die Bezeichnung "CP" stellvertretend für die vollständige Produktbezeichnung verwendet. Für die Projektierungswerkzeuge STEP 7 V5.5 und STEP 7 Professional wird stellvertretend die Bezeichnung STEP 7 verwendet. Neuerungen und Kompatibilität mit dem Vorgängerprodukt Hinweis Die neuen Funktionen der Baugruppe finden Sie im Kapitel Funktionserweiterungen (Seite 9).
- Seite 5 – PROFINET IO Aktuelle Handbuchausgabe im Internet Die aktuelle Ausgabe dieses Handbuchs finden Sie auch auf den Internet-Seiten des Siemens Automation Customer Support unter der folgenden Beitrags-ID: 23643456 (http://support.automation.siemens.com/WW/view/de/23643456) CP-Dokumentation auf der Manual Collection (Bestell-Nr. A5E00069051) Die DVD "SIMATIC NET Manual Collection" enthält die zum Erstellungszeitpunkt aktuellen Gerätehandbücher und Beschreibungen aller SIMATIC NET-Produkte.
- Seite 6 Link: (http://support.automation.siemens.com/WW/view/de/10806067) Security-Hinweise Hinweis Siemens bietet für sein Automatisierungs- und Antriebsproduktportfolio IT-Security- Mechanismen, um einen sicheren Betrieb der Anlage/Maschine zu unterstützen. Unsere Produkte werden auch unter dem Gesichtspunkt IT-Security ständig weiterentwickelt. Wir empfehlen Ihnen daher, dass Sie sich regelmäßig über Aktualisierungen und Updates unserer Produkte informieren und nur die jeweils aktuellen Versionen bei sich einsetzen.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften / Dienste..........................9 Anwendung ............................9 Funktionserweiterungen.........................9 Kommunikationsdienste.......................11 Weitere Dienste..........................12 Der CP als Webserver .........................13 Leistungsdaten ............................15 Übertragungs- und Reaktionszeiten ....................15 Anzahl möglicher Ethernet-/PROFINET-Verbindungen ..............15 Kenndaten S7-Kommunikation ....................16 Kenndaten SEND/RECEIVE-Schnittstelle ...................16 Kenndaten PROFINET IO......................18 Kenndaten des integrierten Switch ....................19 Voraussetzungen für den Einsatz ...................... - Seite 8 Inhaltsverzeichnis 6.7.1 IP-Doppeladressierung im Netzwerk erkennen ................43 6.7.2 IP-Adresse über DHCP beziehen: CP-STOP nach Ablauf der Lease-Dauer......44 Medienredundanz ........................44 Uhrzeitsynchronisation........................ 45 6.10 SNMP-Agent ..........................45 6.11 Mögliche Sicherheitslücken bei Standard-IT-Schnittstellen: Unerlaubte Zugriffe unterbinden ..........................47 6.12 Programmierte Kommunikationsverbindungen................48 6.12.1 Programmierte Kommunikationsverbindungen mit FB55 IP_CONFIG ........
-
Seite 9: Eigenschaften / Dienste
Eigenschaften / Dienste Anwendung Der Kommunikationsprozessor CP 343-1 Lean ist für den Betrieb in einem Automatisierungssystem SIMATIC S7-300 oder SIMATIC C7 vorgesehen. Er ermöglicht den Anschluss der S7-300 an Industrial Ethernet und unterstützt PROFINET IO. Für die Integration des CP in eine Linie oder einen Ring, zum Anschluss eines weiteren Ethernet-Geräts oder zur Nutzung von PROFINET-Medienredundanz wurde in den CP ein 2- Port-Real-Time-Switch ERTEC mit Autocrossing, Autonegotiation und Autosensing integriert. - Seite 10 ● SNMP: Unterstützung der MRP Monitoring MIB Funktionserweiterungen früherer Firmware-Versionen und Vorgängerbaugruppen Eine Übersicht früherer Firmware-Versionen und Vorgängerbaugruppen finden Sie in der Versionshistorie der Industrial Ethernet-CPs auf den Internet-Seiten des Siemens Automation Customer Support unter folgender Beitrags-ID: 56699406 (http://support.automation.siemens.com/WW/view/de/56699406) Informationen zu den Merkmalen der einzelnen Firmware-Versionen finden Sie auf den Internet-Seiten des Siemens Automation Customer Support unter folgender Beitrags-ID: 43409748 (http://support.automation.siemens.com/WW/view/de/43409748)
-
Seite 11: Kommunikationsdienste
Eigenschaften / Dienste 1.3 Kommunikationsdienste Kommunikationsdienste Der CP unterstützt folgende Kommunikationsdienste: ● PROFINET IO PROFINET IO ermöglicht den direkten Zugriff auf IO-Devices über Industrial Ethernet. – PROFINET IO-Device Einbindung des Automatisierungssystems SIMATIC S7-300 über den CP als intelligentes PROFINET IO-Device (I-Device). –... -
Seite 12: Weitere Dienste
Eigenschaften / Dienste 1.4 Weitere Dienste Weitere Dienste Der CP stellt folgende weitere Dienste zur Verfügung: ● Medienredundanz (MRP) Innerhalb eines Ethernet-Netzes mit Ringtopologie unterstützt der CP das Medienredundanz-Verfahren MRP. Sie können dem CP die Rolle als MRP-Client zuweisen. ● Uhrzeitsynchronisation über Industrial Ethernet Die Uhrzeitsynchronisation ist nach folgenden Verfahren projektierbar: –... -
Seite 13: Der Cp Als Webserver
Eigenschaften / Dienste 1.5 Der CP als Webserver ● Webdiagnose Mit Hilfe der Webdiagnose können Sie Diagnosedaten aus einer Station auslesen, die über den CP an ein PG/PC mit Webbrowser angeschlossen ist. Damit ist es möglich, die Diagnosepuffer von den im Rack vorhandenen intelligenten Baugruppen auszulesen. - Seite 14 Eigenschaften / Dienste 1.5 Der CP als Webserver Diagnosepuffereinträge Diagnosepuffereinträge, die auf den Diagnoseseiten dargestellt werden, werden im Auslieferungszustand des CP in englischer Sprache ausgegeben. Dies ist unabhängig von der gewählten Sprache für die Darstellung der Webseiten. Wie Sie andere Sprachdateien auf den CP laden können und weitere Informationen zur Webdiagnose finden Sie im Allgemeinen Teil A dieses Handbuchs.
-
Seite 15: Leistungsdaten
Hinweis Messwerte von Übertragungs- bzw. Reaktionszeiten in Ethernet-, PROFIBUS- und PROFINET-Netzen finden Sie für eine Reihe von Konfigurationen im Internet unter folgender Adresse: http://www.siemens.com/automation/pd (http://www.siemens.com/automation/pd) Anzahl möglicher Ethernet-/PROFINET-Verbindungen Maximale Anzahl gleichzeitiger Verbindungen Tabelle 2- 1 Maximale Anzahl gleichzeitiger Verbindungen Merkmal Erläuterung / Werte... -
Seite 16: Kenndaten S7-Kommunikation
Leistungsdaten 2.3 Kenndaten S7-Kommunikation ● Weitere TCP-Verbindungen für die Webdiagnose ● PROFINET IO – Als PROFINET IO-Device: 1 PROFINET-Verbindung zu einem PROFINET IO-Controller oder – Als Shared Device: 2 PROFINET-Verbindungen zu 2 PROFINET IO-Controllern Kenndaten S7-Kommunikation Anzahl der Verbindungen Tabelle 2- 2 Anzahl der Verbindungen für S7-Kommunikation Merkmal Erläuterung / Werte Anzahl Verbindungen für S7-Kommunikation über... - Seite 17 Laufzeit der für die Bearbeitung in der S7-300 / C7-300-CPU erforderlichen FC-Bausteine (AG_SEND, AG_RECV) maßgebend. Hinweis Messwerte von Übertragungs- bzw. Reaktionszeiten in Ethernet-, PROFIBUS- und PROFINET-Netzen finden Sie für eine Reihe von Konfigurationen im Internet unter folgender Adresse: 25209605 (http://support.automation.siemens.com/WW/view/de/25209605) CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
-
Seite 18: Kenndaten Profinet Io
Leistungsdaten 2.5 Kenndaten PROFINET IO Kenndaten PROFINET IO Mengengerüst des CP als IO-Device und I-Device Der CP unterstützt als folgendes Mengengerüst, wenn er als PROFINET IO-Device und als I-Device projektiert ist: Tabelle 2- 4 Mengengerüst des CP als PROFINET IO-Device Merkmal Wert Maximale Anzahl an PROFINET IO-... -
Seite 19: Kenndaten Des Integrierten Switch
Messwerte von Übertragungs− bzw. Reaktionszeiten in Ethernet-, PROFIBUS- und PROFINET-Netzen finden Sie für eine Reihe von Konfigurationen im Internet unter folgender Adresse: 25209605 (http://support.automation.siemens.com/WW/view/de/25209605) Kenndaten des integrierten Switch Lernen von Adressen / Löschen von Adressen (Aging Time) Der im CP integrierte Switch (PROFINET-Schnittstelle) liest die in den Datenpaketen enthaltenen Quelladressen. - Seite 20 Leistungsdaten 2.6 Kenndaten des integrierten Switch CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
-
Seite 21: Voraussetzungen Für Den Einsatz
Voraussetzungen für den Einsatz Betrieb in Steuerungs-Gerätefamilien Der CP ist in den folgenden Gerätefamilien betreibbar: ● S7-300 Stationen mit den CPU-Typen – Standard – Kompakt – Modular ● C7-Komplettgeräte in C7-Aufbautechnik Entnehmen Sie den folgenden Tabellen, in welcher Geräteumgebung der CP mit dem hier beschriebenen Funktionsumfang betrieben werden kann. - Seite 22 Voraussetzungen für den Einsatz 3.1 Betrieb in Steuerungs-Gerätefamilien Bestellnummer CPU 314 6ES7 314-1AE00-0AB0 6ES7 314-1AE04-0AB0 6ES7 314-1AE84-0AB0 6ES7 314-1AF10-0AB0 6ES7 314-1AF11-0AB0 6ES7 314-1AG13-0AB0 CPU 314 IFM 6ES7 314-5AE03-0AB0 6ES7 314-5AE10-0AB0 6ES7 314-5AE82-0AB0 6ES7 314-5AE83-0AB0 CPU 314C-2 DP 6ES7 314-6CF00-0AB0 6ES7 314-6CF01-0AB0 6ES7 314-6CF02-0AB0 6ES7 314-6CG03-0AB0 CPU 314C-2 PtP...
-
Seite 23: Projektierung
Voraussetzungen für den Einsatz 3.2 Projektierung Bestellnummer CPU 319-3 PN/DP 6ES7 318-3EL00-0AB0 6ES7 318-3EL01-0AB0 CPU 319-3F PN/DP 6ES7 318-3FL00-0AB0 6ES7 318-3FL01-0AB0 Tabelle 3- 2 CP-Einsatz in C7-Komplettgeräten Bestellnummer C7-613 6ES7 613-1CA01-0AE03 6ES7 613-1CA02-0AE3 CPU 614 6ES7 614-1AH03-0AB3 C7-633 DP 6ES7 633-2BF02-0AE03 C7-635 Tasten 6ES7 635-2EC01-0AE3 6ES7 635-2EC02-0AE3... -
Seite 24: Laden Der Projektierungsdaten
3.2 Projektierung Auffinden des Support Package Sie können das Support Package von Ihrem lokalen Dateisystem installieren, wenn es dort bereits gespeichert ist, oder von den Internetseiten des Siemens Automation Customer Support. ● STEP 7 V5.5 Das Hardware Support Package (HSP) finden Sie im Internet unter folgender Adresse: 23183356 (http://support.automation.siemens.com/WW/view/de/23183356) -
Seite 25: Programmierung
Informationen über die aktuellen Bausteinversionen sowie die aktuellen Bausteine zum Download finden Sie in unserem Customer-Support-Bereich im Internet unter folgender Beitrags-ID: 8797900 (http://support.automation.siemens.com/WW/news/de/8797900) Bei älteren Baugruppentypen setzt diese Empfehlung voraus, dass Sie die für diesen Baugruppentyp aktuelle Firmware-Version verwenden. CP 343-1 Lean... - Seite 26 Voraussetzungen für den Einsatz 3.3 Programmierung CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
-
Seite 27: Led-Anzeigen
LED-Anzeigen LEDs Die Anzeige auf der Frontplatte besteht aus den folgenden LEDs zur Anzeige des Betriebs- und Kommunikationszustandes. Bild 4-1 LEDs des CP 343-1 Lean CX10 Die LEDs haben folgende Bedeutung: ● SF: Sammelfehler ● BF: Busfehler Ethernet-Schnittstelle ● DC5V: Spannungsversorgung DC 5V über den Rückwandbus (grün = OK) ●... -
Seite 28: Leds Zur Anzeige Des Betriebszustandes
LED-Anzeigen LEDs zur Anzeige des Betriebszustandes Die auf der Frontplatte befindlichen LED-Anzeigen geben nach folgendem Schema Auskunft über den Betriebszustand: Tabelle 4- 1 LED-Anzeigen: SF, BF, RUN, STOP SF (rot) BF (rot) RUN (grün) STOP ( gelb) CP-Betriebszustand Anlaufend nach Netz "EIN" ... -
Seite 29: Leds Zur Anzeige Des Cp-Kommunikationszustandes
LED-Anzeigen SF (rot) BF (rot) RUN (grün) STOP ( gelb) CP-Betriebszustand Firmware-Ladevorgang abgebrochen. * Baugruppenfehler / Systemfehler Gilt nicht für das Laden über das Aktualisierungszentrum in der Webdiagnose. Die LED "MAINT" Hinweis Wenn die LED "MAINT" aufleuchtet, sind wichtige Fehlermeldungen und/oder Diagnosealarme aufgetreten. - Seite 30 LED-Anzeigen Baugruppen-Identifikation (PROFINET-Schnittstelle) Hinweis Baugruppenidentifikation - Port-LEDs kurzzeitig blinken lassen Sie können mit Hilfe der Webdiagnose oder der Online-Funktionen von STEP 7 die Baugruppe im Rack suchen und identifizieren. Hierzu bestehen folgende Möglichkeiten: In der der Webdiagnose Sie betätigen im Aktualisierungszentrum die Schaltfläche "Blinken". ...
-
Seite 31: Montage, Anschluss Und Inbetriebnahme
Montage, Anschluss und Inbetriebnahme Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Die folgenden Sicherheitshinweise sind für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montage, Anschließen, Geräteaustausch oder Öffnen des Geräts zu beachten. Generelle Hinweise WARNUNG Sicherheitskleinspannung Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter... - Seite 32 Montage, Anschluss und Inbetriebnahme 5.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Austausch von Komponenten EXPLOSIONSGEFAHR DER AUSTAUSCH VON KOMPONENTEN KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 ODER ZONE 2 BEEINTRÄCHTIGEN. WARNUNG Anforderungen an den Schaltschrank Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden.
-
Seite 33: Cp Montieren, Spannung Und Erde Anschließen
Montage, Anschluss und Inbetriebnahme 5.2 CP montieren, Spannung und Erde anschließen WARNUNG Geeignete Kabel für Temperaturen über 70°C Wenn am Kabel oder an der Gehäusebuchse Temperaturen über 70°C auftreten oder die Temperatur an den Adernverzweigungsstellen der Leitungen über 80°C liegt, müssen besondere Vorkehrungen getroffen werden. - Seite 34 Montage, Anschluss und Inbetriebnahme 5.2 CP montieren, Spannung und Erde anschließen Legende: Anschluss an Industrial Ethernet (PROFINET-Schnittstelle): 2 x 8-polige RJ-45-Buchse Anschluss der Spannungsversorgung Schieber zum Einstellen des Masseanschlusses Bild 5-1 Anschlüsse des CP Erdungs-/Massekonzept Hinweis Beachten Sie die Angaben in den SIMATIC S7-Aufbaurichtlinien zum Erdungs- und Massekonzept;...
-
Seite 35: Montieren Und Anschließen
Montage, Anschluss und Inbetriebnahme 5.2 CP montieren, Spannung und Erde anschließen Montieren und anschließen ACHTUNG Durchlüftung ermöglichen Die Montage muss so erfolgen, dass die oberen und unteren Lüftungsschlitze der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist. 1. Montieren Sie den CP auf der S7-Profilschiene. Zulässige Steckplätze für den CP sind die Steckplätze 4 bis 11 in den Baugruppenträgern 0 bis 3 (gekoppelt über IM 360/361). -
Seite 36: Cp An Ethernet Anschließen
Montage, Anschluss und Inbetriebnahme 5.3 CP an Ethernet anschließen Laden und Adressieren Sie können das PG zum Laden der Projektierungsdaten wie folgt anschließen: ● Über MPI ● Über Industrial Ethernet Weitere Details entnehmen Sie bitte dem Allgemeinen Teil A dieses Handbuches: –... - Seite 37 Montage, Anschluss und Inbetriebnahme 5.3 CP an Ethernet anschließen Hinweis Autocrossing-Mechanismus - Auswirkung auf die Anschlüsse Für den Aufbau von kleinen, lokalen Netzwerken oder zum Anschluss von mehreren Ethernet-Geräten wurde in den CP an der PROFINET-Schnittstelle ein 2-Port-Switch integriert. Durch den im Switch integrierten Autocrossing-Mechanismus ist es möglich, die Verbindung von PG/PC direkt über Standardkabel herzustellen.
- Seite 38 Montage, Anschluss und Inbetriebnahme 5.3 CP an Ethernet anschließen CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
-
Seite 39: Hinweise Zu Projektierung Und Betrieb
Hinweise zu Projektierung und Betrieb ACHTUNG Die Frontklappe ist im Betrieb geschlossen zu halten. Projektierung Projektierung Um den CP für die Kommunikationsdienste einzurichten, beachten Sie auch die Angaben zum Thema Projektierung in den Kapiteln Projektierung (Seite 23) und Baugruppentausch ohne PG (Seite 53). Detaillierte Informationen zur Projektierung finden Sie im Teil A des Handbuchs, siehe Literaturverzeichnis, /1/ (Seite 62). -
Seite 40: Netzwerkeinstellungen
Hinweise zu Projektierung und Betrieb 6.3 Netzwerkeinstellungen ● Aktiviert bleiben folgende Funktionen: – Laden der Projektierungsdaten und Diagnose des CP Systemverbindungen für Projektierung, Diagnose und PG-Kanal-Routing bestehen weiterhin. – Webdiagnose (HTTP-Zugriff) – Routing-Funktion Baugruppen-Zugriffsschutz Der projektierbare Baugruppen-Zugriffsschutz hat folgende Auswirkung auf die hier beschriebenen Funktionen: ●... - Seite 41 Hinweise zu Projektierung und Betrieb 6.3 Netzwerkeinstellungen Autocrossing-Mechanismus Zusätzlich beinhaltet die Automatische Einstellung einen "Autocrossing"-Mechanismus. Durch Autocrossing ist die Verbindung von Netzkomponenten und Endgeräten wahlweise mit gekreuzten und ungekreuzten Kabeln möglich. STEP 7-Spezialdiagnose und Webdiagnose zeigen die Netzwerkeinstellung an Die Diagnose der Port-Einstellungen für den hier beschriebenen CP ist über die Einträge im Diagnosepuffer, über Webdiagnose, über SNMP, die STEP 7-Spezialdiagnose sowie über die LED-Anzeigen möglich.
-
Seite 42: Einfluss Von Mpi Auf Verbindungen Über Industrial Ethernet
Hinweise zu Projektierung und Betrieb 6.4 Einfluss von MPI auf Verbindungen über Industrial Ethernet ● Empfehlung: "Individuelle Netzwerkeinstellungen" nur über MPI verändern Wenn Sie die LAN-Einstellungen über das Register "Port Parameter" im Eigenschaftendialog des CP verändern, werden diese Änderungen bereits beim Laden der Projektierungsdaten vom CP übernommen und aktiviert. -
Seite 43: Profinet Io Bei Parallelbetrieb Mit Anderen Diensten
Kommunikation kommen. Beeinflussende Faktoren sind die Switch-Konfigurationen ("Switch-Tiefe"), die Aktualisierungszeit sowie die MC-/BC-Telegrammlängen. Weitere Hinweise zu den beeinflussenden Faktoren sowie Lösungsmöglichkeiten finden Sie unter: 29104898 (http://support.automation.siemens.com/WW/view/de/29104898) IP-Konfiguration 6.7.1 IP-Doppeladressierung im Netzwerk erkennen Um Ihnen eine schwierige Suche nach Fehlern im Netzwerk zu ersparen, erkennt der CP eine Doppeladressierung im Netzwerk. -
Seite 44: Ip-Adresse Über Dhcp Beziehen: Cp-Stop Nach Ablauf Der Lease-Dauer
Hinweise zu Projektierung und Betrieb 6.8 Medienredundanz ● CP im Anlauf Im Anlauf des CP (nach Spannungsausfall oder nach Vergabe einer Ethernet-Adresse) wird eine Anfrage auf die eigene IP-Adresse ins Netz geschickt. Wenn eine Antwort darauf gesendet wird, dann läuft der CP nicht an! Der Fehler wird über die LEDs (Anzeigebild "Angehalten (STOP) mit Fehler"... -
Seite 45: Uhrzeitsynchronisation
Nähere Informationen darüber, wie Sie mit MIB-Dateien umgehen, geben Ihnen die Dokumentationen zu den jeweils verwendeten SNMP-Clients (Beispiel für einen SNMP- Client: SNMP OPC-Server von SIMATIC NET). Weitere Informationen zur MIB finden Sie auf der folgenden SIMATIC NET-Internetseite: 15177711 (http://support.automation.siemens.com/WW/news/de/8797900) CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07... - Seite 46 Hinweise zu Projektierung und Betrieb 6.10 SNMP-Agent Unterstützte MIB Der CP unterstützt folgende Gruppen von MIB-Objekten der Standard-MIB II gemäß RFC1213: ● System ● Interfaces ● Address Translation (AT) ● IP ● ICMP ● TCP ● UDP ● SNMP Die übrigen Gruppen der Standard-MIB II werden nicht unterstützt: ●...
-
Seite 47: Mögliche Sicherheitslücken Bei Standard-It-Schnittstellen: Unerlaubte Zugriffe Unterbinden
MIB-Dateien für Ihre SNMP-Werkzeuge Wenn Sie ein SNMP-Werkzeug einsetzen, dann finden Sie die für den CP relevanten MIB- Dateien in der STEP 7-Installation unter folgendem Verzeichnis: <Laufwerk>\<Installations-Verzeichnis>\Siemens\Step7\S7DATA\snmp\mib Für die Automation System MIB beispielsweise sind dies folgende Dateien: ● automationPS.mib ● automationSmi.mib ●... -
Seite 48: Programmierte Kommunikationsverbindungen
6.12 Programmierte Kommunikationsverbindungen Bei Fragen zum Einsatz von Firewall-Systemen und zu IT Security wenden Sie sich bitte an Ihre Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adresse finden Sie im SIMATIC Katalog IK PI oder im Internet unter folgender Adresse: (http://www.automation.siemens.com/partner/guisearch.asp) -
Seite 49: Instandhaltung Und Wartung
Instandhaltung und Wartung Urlöschen / Rücksetzen auf Werkseinstellungen Wenn der CP mit Schutzstufe "Zustandsabhängig" projektiert wurde, dann stehen die folgenden zwei Funktionen nur zur Verfügung, wenn sich die CPU im Zustand STOP befindet. Die Einstellung finden Sie im Eigenschaftendialog von STEP 7 > Register "Optionen"... -
Seite 50: Neue Firmware Laden
Instandhaltung und Wartung 7.2 Neue Firmware laden ● Rücksetzen auf Werkseinstellungen – In STEP 7 V5.5 über den Menübefehl "Zielsystem > Ethernet−Teilnehmer bearbeiten... > CP auswählen > "OK" > Rücksetzen auf Werkseinstellungen" – In der STEP 7-Spezialdiagnose über den Menübefehl "Betriebszustand > Rücksetzen auf Werkseinstellungen"... -
Seite 51: Baugruppen Tauschen
Instandhaltung und Wartung 7.3 Baugruppen tauschen Beim Laden einer Firmware-Datei über das Aktualisierungszentrum in der Webdiagnose werden die LED-Anzeigen des CP nicht verändert. So reagieren Sie bei abgebrochenen Ladevorgängen mit dem Firmware-Lader Durch Störungen oder Kollisionen auf dem Netzwerk können Telegramme verloren gehen. In einem solchen Fall kann es zu einem Abbruch des Firmware-Ladevorgangs kommen. -
Seite 52: Ersatzteilfall / Hochrüsten
Siehe Baugruppen unter "Ersatzteilfall". Schnittstelle im Anwenderprogramm Hinweis Verwenden Sie für neue Anwenderprogramme bitte immer die aktuellen Bausteinversionen. Informationen über die aktuellen Bausteinversionen sowie die aktuellen Bausteine zum Download finden Sie im Internet unter: 8797900 (http://support.automation.siemens.com/WW/news/de/8797900) CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07... -
Seite 53: Baugruppentausch Ohne Pg
Instandhaltung und Wartung 7.3 Baugruppen tauschen Baugruppentausch Beachten Sie folgende Vorgehensweise beim Austausch einer älteren Baugruppe gegen die hier beschriebene Baugruppe: Tabelle 7- 1 Austausch einer älteren Baugruppe Ursprünglich projektierte Baugruppe Vorgehensweise Projektierung 6GK7 343-1CX00-0XE0 Fall a: Projektierung unverändert / Ersatzteilfall Falls Sie gegenüber dem bisherigen CP keine weitergehenden Anforderungen (z. -
Seite 54: Baugruppentausch: Besonderheit Bei Ip-Adresse Über Dhcp-Server
Instandhaltung und Wartung 7.3 Baugruppen tauschen Baugruppentausch: Besonderheit bei IP-Adresse über DHCP-Server Sie können bei der Projektierung im Eigenschaftendialog für den CP die IP-Konfiguration festlegen; eine Möglichkeit ist hierbei, dass der CP die IP-Adresse von einem DHCP-Server bezieht. Hinweis Beachten Sie bitte für den Baugruppentausch, dass sich bei der neuen Baugruppe die werkseitig eingestellte MAC-Adresse von der vorherigen unterscheidet. -
Seite 55: Technische Daten
Technische Daten Tabelle 8- 1 Technische Daten Technische Daten Anschluss an Industrial Ethernet Anzahl 1 x PROFINET-Schnittstelle mit 2-Port-Switch Ausführung Anschluss 2 x RJ45-Buchse Übertragungsgeschwindigkeit 10 / 100 Mbit/s Beim Betrieb mit PROFINET IO mit zyklischer Übertragung ist die Übertragungsgeschwindigkeit von 100 Mbit/s Vollduplex zwingend erforderlich. - Seite 56 Technische Daten Technische Daten Montagemöglichkeiten Montage im S7-300-Rack Produktfunktionen * * Die Produktfunktionen finden Sie im Kapitel Eigenschaften / Dienste (Seite 9). Weitere Daten finden Sie im Kapitel Leistungsdaten (Seite 15) Darüber hinaus gelten für den CP sämtliche im Gerätehandbuch "SIMATIC - Automatisierungssystem S7-300 - Baugruppendaten", siehe /12/ (Seite 64), im Kapitel "Allgemeine technische Daten"...
-
Seite 57: Zulassungen
→ Register "Beitragsliste", Beitragstyp "Zertifikate" Zulassungen für SIMATIC NET-Produkte Eine Übersicht der für SIMATIC NET-Produkte erteilten Zulassungen, inklusive der Zulassungen für den Schiffbau, finden Sie auf den Internet-Seiten des Siemens Automation Customer Support unter der folgenden Beitrags-ID: 57337426 (http://support.automation.siemens.com/WW/view/de/57337426) EG-Konformitätserklärung Das Produkt erfüllt die Anforderungen und sicherheitsrelevanten Ziele der folgenden EU-... - Seite 58 Spannungsgrenzen" (Niederspannungs-Richtlinie) – EN 61131–2 / IEC 61131–2 (Speicherprogrammierbare Steuerungen, Teil 2: Betriebsmittelanforderungen und Prüfungen) Die EG-Konformitätserklärung wird gemäß genannten EU-Richtlinien für die zuständigen Behörden zur Verfügung gehalten bei: Siemens Aktiengesellschaft Industry Automation Industrielle Kommunikation SIMATIC NET Postfach 4848 D-90327 Nürnberg Die EG-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender...
-
Seite 59: Fm-Zulassung
Zulassungen cULus HAZ.LOC.-Zulassung Underwriters Laboratories Inc. cULus Listed 7RA9 IND. CONT. EQ. FOR HAZ. LOC.: ● UL 508 (Industrial Control Equipment) ● UL 1604 (Hazardous Location) ● CSA C22.2 No. 142 (Pocess Control Equipment) ● CSA C22.2 No. 213 (Hazardous Location) APPROVED for Use in: ●... - Seite 60 Zulassungen CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
-
Seite 61: Literaturverzeichnis
Literaturverzeichnis Auffinden der SIMATIC NET-Dokumentation ● Kataloge Die Bestellnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung... - Seite 62 SIMATIC NET S7-CPs für Industrial Ethernet Projektieren und in Betrieb nehmen Handbuch Teil A - Allgemeine Anwendungen Projektierungshandbuch Siemens AG (SIMATIC NET Manual Collection) Im Internet unter folgender Beitrags-ID: 30374198 (http://support.automation.siemens.com/WW/view/de/30374198) SIMATIC NET Versionshistorie / aktuelle Downloads für die SIMATIC NET S7-CPs...
-
Seite 63: Zur Programmierung
Literaturverzeichnis B.3 Zur Programmierung SIMATIC Hardware konfigurieren und Verbindungen projektieren mit STEP 7 Siemens AG (Teil des Dokumentationspakets "STEP 7-Grundwissen") (Bestandteil der Online-Dokumentation in STEP 7) Zur Programmierung Versionshistorie der SIMATIC NET-Funktionsbausteine und Funktionen für SIMATIC S7 Nachschlagewerk Siemens AG... - Seite 64 Literaturverzeichnis B.4 Zur Montage und Inbetriebnahme des CP SIMATIC NET Industrielle Kommunikation mit PG/PC Band 1 - Grundlagen Systemhandbuch Siemens AG (SIMATIC NET Manual Collection) Im Internet unter folgender Beitrags-ID: 42783968 (http://support.automation.siemens.com/WW/view/de/42783968) SIMATIC NET Industrielle Kommunikation mit PG/PC Band 2 - Schnittstellen...
-
Seite 65: Zur Anwendung Und Projektierung Von Profinet Io
Von PROFIBUS DP nach PROFINET IO Programmierhandbuch Siemens AG (SIMATIC NET Manual Collection) Zu IT Security /15/ Weitere Informationen zu IT Security und zur Datensicherheit in der industriellen Kommunikation finden Sie auf folgenden Internet-Seiten der Siemens AG: (http://www.automation.siemens.com/mcms/industrial-communication/de/ie/industrial- ethernet-security) CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07... -
Seite 66: Simatic- Und Step 7-Grundlagen
Literaturverzeichnis B.7 Zu Aufbau und Betrieb eines Industrial Ethernet-Netzes Zu Aufbau und Betrieb eines Industrial Ethernet-Netzes /16/ SIMATIC NET Industrial Ethernet - Netzhandbuch Systemhandbuch Siemens AG Beitrags-ID: 27069465 (http://support.automation.siemens.com/WW/view/de/27069465) SIMATIC- und STEP 7-Grundlagen /17/ SIMATIC Kommunikation mit SIMATIC Systemhandbuch Siemens AG Beitrags-ID: 25074283 (http://support.automation.siemens.com/WW/view/de/25074283) - Seite 67 Literaturverzeichnis B.9 Weitere Themenbereiche /20/ RFC 1006 (ISO Transport Service on top of the TCP Version: 3) Request For Comment (http://www.ietf.org) /21/ RFC 793 (TCP) (http://www.ietf.org) /22/ RFC 791 (IP) (http://www.ietf.org) CP 343-1 Lean Gerätehandbuch, 10/2012, C79000−G8900−C198−07...
