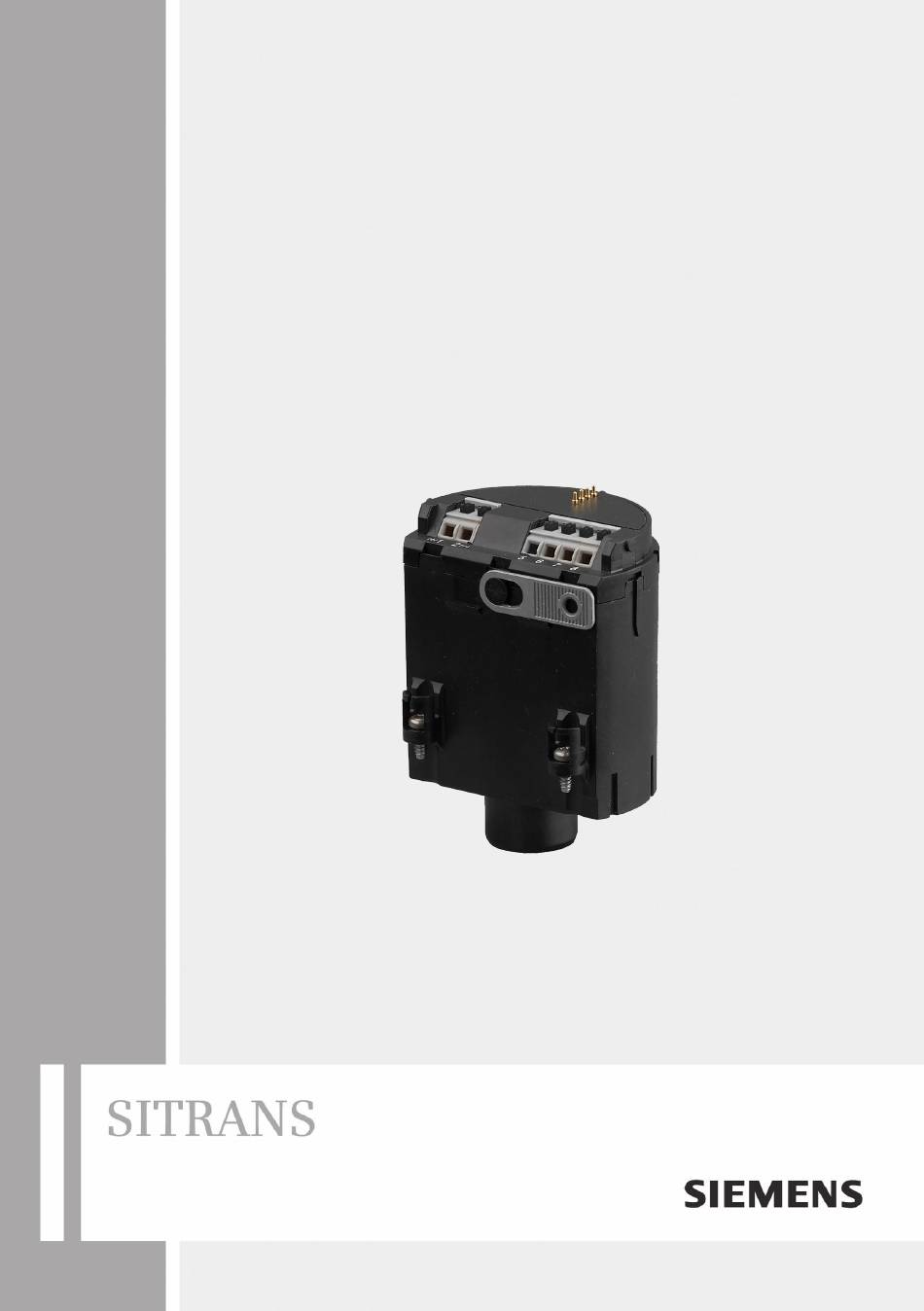

- Seite 1 Geführtes Radar Elektronikeinsatz Sitrans LG Betriebsanleitung • 01/2015...
- Seite 2 Elektronikeinsatz - Betriebsanleitung PBD-51041036...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument Funktion ........................... 4 Zielgruppe ........................4 Verwendete Symbolik ....................... 4 Zu Ihrer Sicherheit Autorisiertes Personal ...................... 5 Bestimmungsgemäße Verwendung.................. 5 Zulassungen ........................5 Produktbeschreibung Aufbau ..........................6 Arbeitsweise ........................6 Verpackung, Transport und Lagerung ................6 Montieren Allgemeine Hinweise ...................... -
Seite 4: Zu Diesem Dokument
Zu diesem Dokument Funktion Die vorliegende Betriebsanleitung liefert Ihnen die erforderlichen Informationen für Montage, Anschluss und Inbetriebnahme sowie wichtige Hinweise für Wartung und Störungsbeseitigung. Lesen Sie diese deshalb vor der Inbetriebnahme und bewahren Sie sie als Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit zugänglich auf. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Autorisiertes Personal Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier- tes Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Die in dieser Anleitung beschriebenen Komponenten wie Elektronik- einsatz, Akkueinsatz, Sendeelektronik, Gehäuse oder Prozessbau- gruppen sind Ersatzbaugruppen für vorhandene Sensoren. -
Seite 6: Produktbeschreibung Aufbau
– Ggf. weiteren Bescheinigungen Arbeitsweise Anwendungsbereich Der Elektronikeinsatz ist zum Austausch bei Sensoren der Serie Sitrans LG bestimmt. Hinweise zu den Ausführungen finden Sie im Kapitel "Montagevorbereitungen". Verpackung, Transport und Lagerung Verpackung Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung geschützt. - Seite 7 • Mechanische Erschütterungen vermeiden • Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- Lager- und Transporttem- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % PBD-51041036 Elektronikeinsatz - Betriebsanleitung...
-
Seite 8: Montieren Allgemeine Hinweise
Montieren Allgemeine Hinweise Der neue Elektronikeinsatz muss im Werk mit den Auftrags- und Werksdaten des Sensors geladen werden. Hierzu ist die Angabe der Sensorseriennummer erforderlich. Die Seriennummer finden Sie auf dem Typschild des Gerätes, im Inneren des Gehäuses oder auf dem Lieferschein zum Gerät. -
Seite 9: Montageschritte
Montageschritte Abb. 1: Einkammergehäuse Position Elektronikraum/Elektronikeinsatz Abb. 2: Zweikammergehäuse Position Elektronikraum/Elektronikeinsatz Gehen Sie wie folgt vor: 1. Spannungsversorgung abschalten 2. Gehäusedeckel des Elektronikraumes abschrauben 3. Klemmblöcke gemäß Betriebsanleitung des jeweiligen Sensors abziehen 4. Die beiden Halteschrauben mit einem Schraubendreher (Torx Größe T 10 bzw. - Seite 10 8. Klemmblöcke gemäß Betriebsanleitung des jeweiligen Sensors aufstecken 9. Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. Bei Ex-Anwendungen ist der Tausch des Elektronikeinsatzes grund- sätzlich betriebsintern zu dokumentieren. Elektronikeinsatz - Betriebsanleitung PBD-51041036...
-
Seite 11: Inbetriebnahme Inbetriebnahmeschritte
Inbetriebnahme Inbetriebnahmeschritte Allgemeines Beachten Sie bei der Inbetriebnahme die zugehörige Betriebsanlei- tung Ihres Sensors. Bei SIL-qualifizierten Geräten müssen nach dem Elektroniktausch die Einstellungen der Elektronikgeprüft und verifiziert werden. Erst dann ist das Gerät wiederbetriebsbereit. Angaben zur Prüfung und Verifizierung finden Sie in der zugehörigen Betriebsanleitung Ihres Sensors. -
Seite 12: Instandhalten Vorgehen Im Reparaturfall
Instandhalten Vorgehen im Reparaturfall Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an Siemens Milltronics Process Instruments. Sie finden die Standorte auf "www.siemens.com/sitranslg". Elektronikeinsatz - Betriebsanleitung PBD-51041036... -
Seite 13: Ausbauen Ausbauschritte
Ausbauen Ausbauschritte Warnung: Achten Sie vor dem Ausbauen auf gefährliche Prozessbedingungen wie z. B. Druck im Behälter oder Rohrleitung, hohe Temperaturen, aggressive oder toxische Füllgüter etc. Beachten Sie die Kapitel "Montieren" und "An die Spannungsver- sorgung anschließen" und führen Sie die dort angegebenen Schritte sinngemäß... -
Seite 14: Anhang
Anhang Technische Daten Technische Daten Die technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Sensors. Elektronikeinsatz - Betriebsanleitung PBD-51041036... - Seite 15 Notes PBD-51041036 Elektronikeinsatz - Betriebsanleitung...
-
Seite 16: Weitere Informationen
Weitere Informationen www.siemens.com/level www.siemens.com/weighing Siemens AG Subject to change without prior notice Industry sector PBD-51041036 Rev. 0.0 1954 Technology Drive P.O. Box 4225 © Siemens AG 2015 Peterborough. ON Canada K9J7B1 email: techpubs.smpi@siemens.com Gedruckt in Canada www.siemens.com/processautomation...
