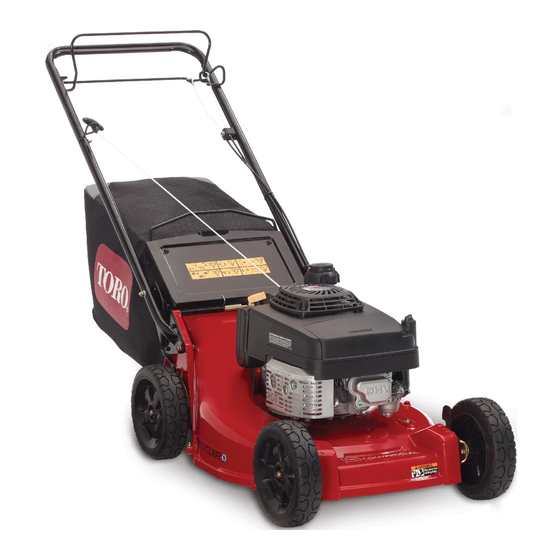

Toro 22291 Bedienungsanleitung
Professioneller rasenmäher
Vorschau ausblenden
Andere Handbücher für 22291:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Toro 22291
Inhaltszusammenfassung für Toro 22291
- Seite 1 Form No. 3418-968 Rev B Professioneller Rasenmäher mit Recycler ® bzw. Heckfänger (53 cm) Modellnr. 22291—Seriennr. 402100000 und höher *3418-968* B Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Einführung
Produkten und Zubehör sowie Angaben zu Ihrem zur Erfüllung von Sicherheits-, Emissions- örtlichen Vertragshändler oder zur Registrierung des und Betriebsanforderungen ist die tatsächliche Produktes direkt an Toro unter www.Toro.com. Motorleistung in dieser Klasse der Rasenmäher wesentlich niedriger. Weitere Informationen finden Wenden Sie sich an den Toro-Vertragshändler... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit Diese Maschine erfüllt EN ISO 5395:2013. Sicherheit ..............3 Allgemeine Sicherheit......... 3 Der unsachgemäße Einsatz oder die falsche Sicherheits- und Bedienungsschilder ....4 Wartung dieser Maschine kann zu Verletzungen Einrichtung ..............6 führen. Befolgen Sie zur Reduzierung der 1 Montieren des Holms ........ -
Seite 4: Sicherheits- Und Bedienungsschilder
das Verletzungsrisiko verringert werden. Achten Sie finden weitere Sicherheitsinformationen bei Sie immer auf das Warnsymbol. Es bedeutet Bedarf in dieser Bedienungsanleitung. Vorsicht, Warnung oder Gefahr – Hinweise für die Personensicherheit. Wenn Sie diese Anweisungen nicht einhalten, kann es zu Verletzungen ggf. tödlichen Verletzungen kommen. - Seite 5 decal131-0822 131-0822 1. Selbstantrieb: Das Getriebe kann sich vorzeitig abnutzen, wenn der Riemen zu stark gespannt ist; Lesen Sie die Bedienungsanleitung, bevor Sie Kundendienst- oder Wartungsarbeiten ausführen. decal125-8404 125-8404 1. Drücken Sie die 2. Ziehen Sie am Kaltstarthilfe ein Mal. Rücklaufstartergriff.
-
Seite 6: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Holm Sechskantbundkopfschraube (5/16" x 1½") Montieren Sie den Holm. Schlossschraube (5/16" x 1½") Bundmutter (5/16") Befestigen Sie das Rücklaufstarterseil –... - Seite 7 Befestigen Sie die Enden des Holms mit zwei Sechskantbundkopfschrauben (5/16" x 1½") und zwei Bundmuttern (5/16") am Mähergehäuse, wie in Bild 3 abgebildet. Stellen Sie die Maschine auf die gewünschte Schnitthöhe ein, siehe Einstellen der Schnitthöhe (Seite 13). Verlegen Sie die Steuerkabel zwischen dem Mähwerk und dem Holm, damit sie nicht beschädigt werden (Bild...
-
Seite 8: Befestigen Des Rücklaufstarterseils In Der Seilführung
Schutzvorrichtung verlaufen, und befestigen Sie die Schutzvorrichtung mit den vorher entfernten zwei Schlossschrauben und zwei Sicherungsmuttern am Holm (Bild Auffüllen des Wichtig: Achten Sie darauf, dass die Kabel nicht am Holm eingeklemmt werden, wenn Kurbelgehäuses mit Öl Sie die Kabelschutzvorrichtungen am Holm befestigen. -
Seite 9: Einstellen Des Selbstantriebs
Wischen Sie den Peilstab mit einem sauberen Lappen ab. Stecken Sie den Peilstab in den Öleinfüllstutzen und ziehen ihn dann heraus. Montieren des Fangkorbs Lesen Sie den Ölstand am Peilstab ab. (Bild • Wenn der Ölstand am Peilstab zu niedrig ist, füllen Sie langsam etwas Öl in den Keine Teile werden benötigt Öleinfüllstutzen, warten Sie drei Minuten und... -
Seite 10: Produktübersicht
Haken Sie die oberen und seitlichen Kanäle des Grasfangkorbs an der Oberseite und der Seite 5. Tankdeckel 11. Rücklaufstartergriff des Rahmens ein (Bild 10). 6. Luftfilter Technische Daten Modell Breite Gewicht Länge Höhe 56 kg 161 cm 55 cm 88 cm 22291 (124 lb) (64") (22") (35") -
Seite 11: Betrieb
Betrieb – Betanken Sie die Maschine nie bei laufendem oder heißem Motor oder entfernen Sie den Tankdeckel. Vor dem Einsatz – Lassen Sie den Motor nie bei Kraftstoffverschüttungen an. Vermeiden Sie, dass Sie Zündquellen schaffen, bis die Vor der sicheren Kraftstoffdämpfe verdunstet sind. -
Seite 12: Prüfen Des Motorölstands
• Ethanol: Kraftstoff, der mit 10 % Ethanol oder Wischen Sie den Peilstab mit einem sauberen 15 % MTBE (Volumenanteil) angereichert ist, Lappen ab. ist auch geeignet. Ethanol und MTBE sind Stecken Sie den Peilstab in den Öleinfüllstutzen, nicht identisch. Benzin mit 15 % Ethanol (E15) schrauben Sie ihn jedoch nicht ein;... -
Seite 13: Einstellen Der Schnitthöhe
Einstellen der Schnitthöhe • Bedienen Sie die Maschine nicht, wenn Sie müde oder krank sind oder unter Alkohol- oder Sie können die Schnitthöhe an jedem Rad Drogeneinfluss stehen. mit dem Schnitthöhenhebel einstellen. Die • Das Messer ist scharf; ein Kontakt damit kann zu Schnitthöheneinstellungen sind 25 mm, 38 mm, schweren Verletzungen führen. -
Seite 14: Sicherheit An Hanglagen
Prüfen Sie die Teile des Fangkorbs und des Auswurfkanals häufig auf Risse oder Abnutzung und wechseln Sie sie ggf. mit den vom Hersteller empfohlenen Teilen aus. • Verwenden Sie nur von The Toro® Company zugelassenes Zubehör und zugelassene Anbaugeräte. Sicherheit an Hanglagen g024355 •... -
Seite 15: Abstellen Des Motors
Abstellen des Motors Schnittgutrecyclen Wartungsintervall: Bei jeder Verwendung oder Diese Maschine ist werksseitig auf das Recyceln von täglich—Stellen Sie sicher, dass Schnittgut und Laub eingestellt. So bereiten Sie die der Motor innerhalb von drei Maschine für das Recyceln vor: Sekunden nach dem Loslassen des •... -
Seite 16: Sammeln Des Schnittguts
Gegenstände durch eine Öffnung im Prüfen Sie den Fangkorb regelmäßig. Maschinengehäuse herausschleudern. Tauschen Sie ihn, wenn er beschädigt ist, Gegenstände, die mit ausreichender Wucht gegen einen neuen Ersatzkorb von Toro aus. herausgeschleudert werden, können sie und Unbeteiligte schwer oder sogar tödlich WARNUNG: verletzen. -
Seite 17: Schnetzeln Von Laub
Gras wächst sehr fein, oder es ist • Tauschen Sie die Messer bei Bedarf durch Spätherbst und das Graswachstum lässt nach. Originalersatzmesser von Toro aus. • Wenn Sie Gras mähen, das länger als 15 cm ist, •... -
Seite 18: Nach Dem Einsatz
Nach dem Einsatz Reinigen Wartungsintervall: Bei jeder Verwendung oder täglich Hinweise zur Sicherheit nach dem Betrieb WARNUNG: Die Maschine kann Ablagerungen unter der Maschine lockern. Allgemeine Sicherheit • Tragen Sie eine Schutzbrille. • Entfernen Sie Gras und Schmutz von der Maschine, um einem Brand vorzubeugen. - Seite 19 Abschaben Schaben Sie Rückstände von der Unterseite des Mähwerks ab, wenn sie nicht vollständig durch das Waschen beseitigt wurden. Schließen Sie den Zündkerzenstecker ab. Entleeren Sie den Kraftstofftank. WARNUNG: Das Kippen des Rasenmähers kann dazu führen, dass Kraftstoff aus dem Vergaser oder dem Kraftstofftank ausströmt.
-
Seite 20: Wartung
• Prüfen Sie die Messerbremszeit bis zum Stillstand. Das Messer muss innerhalb von oder täglich drei Sekunden nach dem Loslassen des Schaltbügels zum Stillstand kommen. Wenden Sie sich sonst für eine Reparatur an Ihren Toro-Vertragshändler. • Überprüfen Sie den Motor auf lose oder fehlende Befestigungen. • Achten Sie auf Kraftstoff- oder Öllecks. -
Seite 21: Wartungssicherheit
Kraftstoff mehr im Tank ist, oder pumpen Sie den Kraftstoff ab. Sie sollten auf keinen Fall versuchen, Kraftstoff abzusaugen. • Verwenden Sie nur Toro-Originalteile und -Zubehör, damit eine optimale Leistung erzielt wird und die Maschine weiterhin den Sicherheitsbestimmungen entspricht. Die Verwendung von Ersatzteilen und Zubehör von... -
Seite 22: Wechseln Des Motoröls
Warten der Zündkerze Wichtig: Versuchen Sie nie, Papierfilter zu reinigen. Wartungsintervall: Alle 100 Betriebsstun- Entfernen Sie den Schaumstoffvorfilter (Bild den—Prüfen, reinigen und stellen und reinigen Sie ihn mit milder Seifenlauge und Sie die Zündkerze ein, tauschen Sie Wasser. Tupfen Sie ihn dann trocken. sie bei Bedarf aus. -
Seite 23: Einstellen Des Selbstantriebs
Einstellen des 23) um eine Umdrehung nach links und wiederholen Sie die Schritte bis 6. Selbstantriebs Drehen Sie bei einem neuen Treibriemen das Handrad der Antriebswelle um eine weitere Wenn die Maschine neu ist, der Selbstantrieb Umdrehung nach rechts, um die normale ausgefallen ist oder die Maschine nach vorne kriecht, Dehnung des Riemens in der Einfahrzeit zu müssen Sie den Treibriemen einstellen. -
Seite 24: Entfernen Des Messers
Da Sand und anderes reibendes Material das Metall abschleifen kann, das die flachen mit den gebogenen Teilen verbindet, müssen Sie das Messer vor jedem Einsatz des Rasenmähers prüfen. Wenn Sie einen Schlitz oder eine Abnutzung (Bild 25B und CBild 25) feststellen, tauschen Sie das Messer aus, siehe Entfernen des Messers (Seite 24). -
Seite 25: Auswuchten Des Messers
Montieren des Messers Bringen Sie die Riemenabdeckung wieder an. Montieren Sie ein scharfes, ausgewuchtetes Schließen Sie den Zündkerzenstecker wieder Messer von Toro, das Gaspedal und die an die Zündkerze an. Messermuttern. Die Windflügel müssen nach oben in Richtung Mähergehäuses zeigen. - Seite 26 g233814 Bild 30 1. Achsenschraube 3. Sicherungsbundmutter 2. Rad 4. Zahnräder Tragen Sie nach dem Reinigen etwas Gleitschutzmittel auf die Zahnräder auf (Bild 30). Montieren Sie die das Rad mit der Achsenschraube und der Sicherungsmutter (Bild 30).
-
Seite 27: Einlagerung
Ziehen Sie alle Schrauben und Muttern an. Lagern Sie die Maschine an einem kühlen, sauberen Bessern Sie Lackschäden mit Lack aus, den und trockenen Ort ein. Decken Sie die Maschine ab, Sie von Ihrem Toro-Vertragshändler beziehen um sie sauber und geschützt zu halten. können. Vorbereiten der... -
Seite 28: Fehlersuche Und -Behebung
Fehlersuche und -behebung Problem Mögliche Ursache Behebungsmaßnahme Der Motor sollte nicht anspringen. 1. Der Kraftstofftank ist leer, oder die 1. Entleeren Sie den Kraftstofftank Kraftstoffanlage enthält alten Kraftstoff. und/oder füllen ihn mit frischem Kraftstoff auf. Wenn Sie das Problem nicht beseitigen können, wenden Sie sich bitte an Ihren Vertragshändler. - Seite 29 Problem Mögliche Ursache Behebungsmaßnahme Das Schnittmuster ist unregelmäßig. 1. Nicht alle vier Räder sind auf die 1. Stellen Sie alle vier Räder auf die gleiche Schnitthöhe eingestellt. gleiche Schnitthöhe ein. 2. Das Messer ist stumpf. 2. Schärfen Sie das Messer und wuchten es aus.
- Seite 30 Hinweise:...
- Seite 31 Hinweise:...
- Seite 32 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
