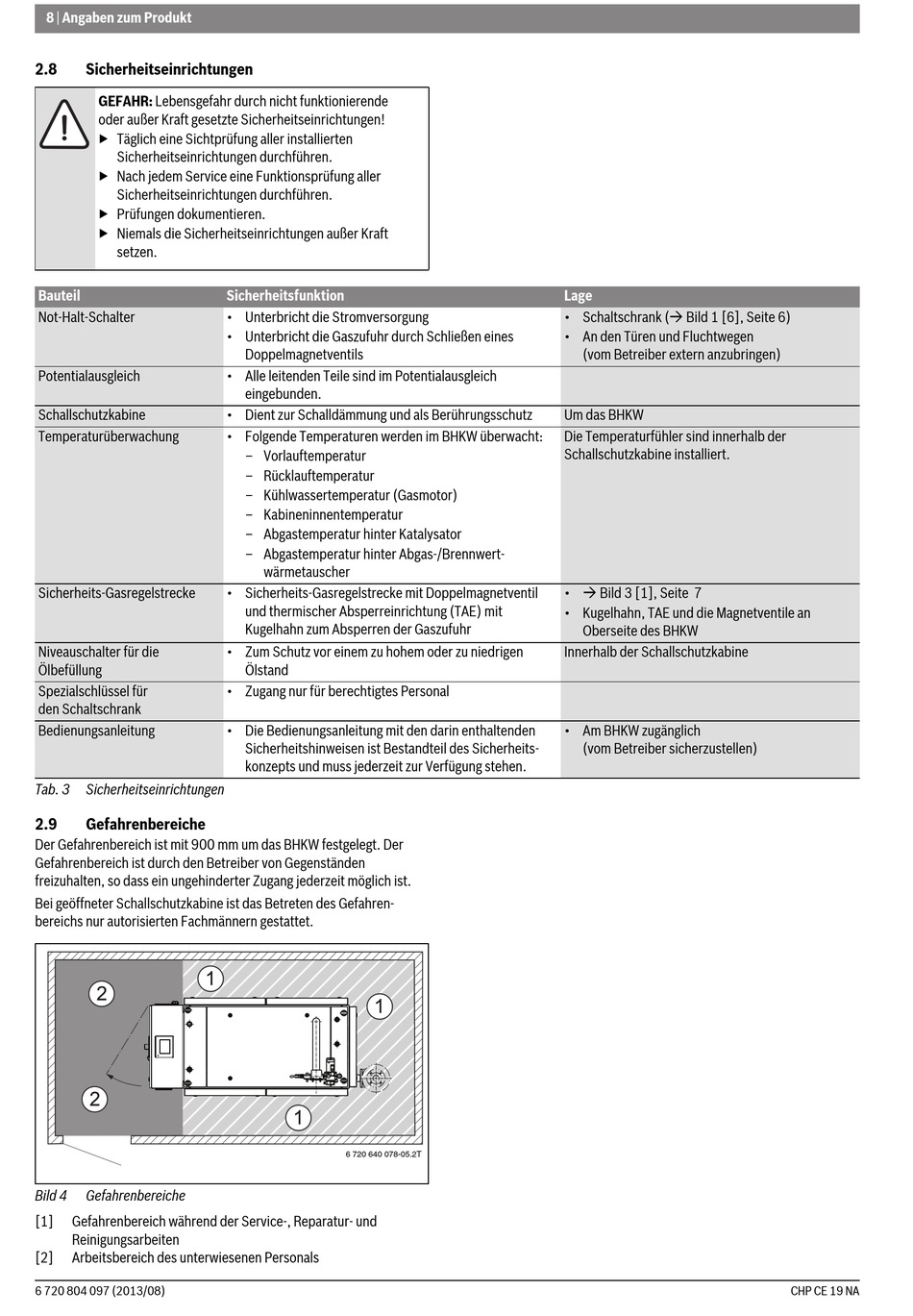

8 | Angaben zum Produkt
2.8
Sicherheitseinrichtungen
GEFAHR: Lebensgefahr durch nicht funktionierende
oder außer Kraft gesetzte Sicherheitseinrichtungen!
▶ Täglich eine Sichtprüfung aller installierten
Sicherheitseinrichtungen durchführen.
▶ Nach jedem Service eine Funktionsprüfung aller
Sicherheitseinrichtungen durchführen.
▶ Prüfungen dokumentieren.
▶ Niemals die Sicherheitseinrichtungen außer Kraft
setzen.
Bauteil
Not-Halt-Schalter
Potentialausgleich
Schallschutzkabine
Temperaturüberwachung
Sicherheits-Gasregelstrecke
Niveauschalter für die
Ölbefüllung
Spezialschlüssel für
den Schaltschrank
Bedienungsanleitung
Tab. 3
Sicherheitseinrichtungen
2.9
Gefahrenbereiche
Der Gefahrenbereich ist mit 900 mm um das BHKW festgelegt. Der
Gefahrenbereich ist durch den Betreiber von Gegenständen
freizuhalten, so dass ein ungehinderter Zugang jederzeit möglich ist.
Bei geöffneter Schallschutzkabine ist das Betreten des Gefahren-
bereichs nur autorisierten Fachmännern gestattet.
Bild 4
Gefahrenbereiche
[1]
Gefahrenbereich während der Service-, Reparatur- und
Reinigungsarbeiten
[2]
Arbeitsbereich des unterwiesenen Personals
6 720 804 097 (2013/08)
Sicherheitsfunktion
• Unterbricht die Stromversorgung
• Unterbricht die Gaszufuhr durch Schließen eines
Doppelmagnetventils
• Alle leitenden Teile sind im Potentialausgleich
eingebunden.
• Dient zur Schalldämmung und als Berührungsschutz
• Folgende Temperaturen werden im BHKW überwacht:
– Vorlauftemperatur
– Rücklauftemperatur
– Kühlwassertemperatur (Gasmotor)
– Kabineninnentemperatur
– Abgastemperatur hinter Katalysator
– Abgastemperatur hinter Abgas-/Brennwert-
wärmetauscher
• Sicherheits-Gasregelstrecke mit Doppelmagnetventil
und thermischer Absperreinrichtung (TAE) mit
Kugelhahn zum Absperren der Gaszufuhr
• Zum Schutz vor einem zu hohem oder zu niedrigen
Ölstand
• Zugang nur für berechtigtes Personal
• Die Bedienungsanleitung mit den darin enthaltenden
Sicherheitshinweisen ist Bestandteil des Sicherheits-
konzepts und muss jederzeit zur Verfügung stehen.
6 720 640 078-05.2T
Lage
• Schaltschrank ( Bild 1 [6], Seite 6)
• An den Türen und Fluchtwegen
(vom Betreiber extern anzubringen)
Um das BHKW
Die Temperaturfühler sind innerhalb der
Schallschutzkabine installiert.
• Bild 3 [1], Seite 7
• Kugelhahn, TAE und die Magnetventile an
Oberseite des BHKW
Innerhalb der Schallschutzkabine
• Am BHKW zugänglich
(vom Betreiber sicherzustellen)
CHP CE 19 NA
