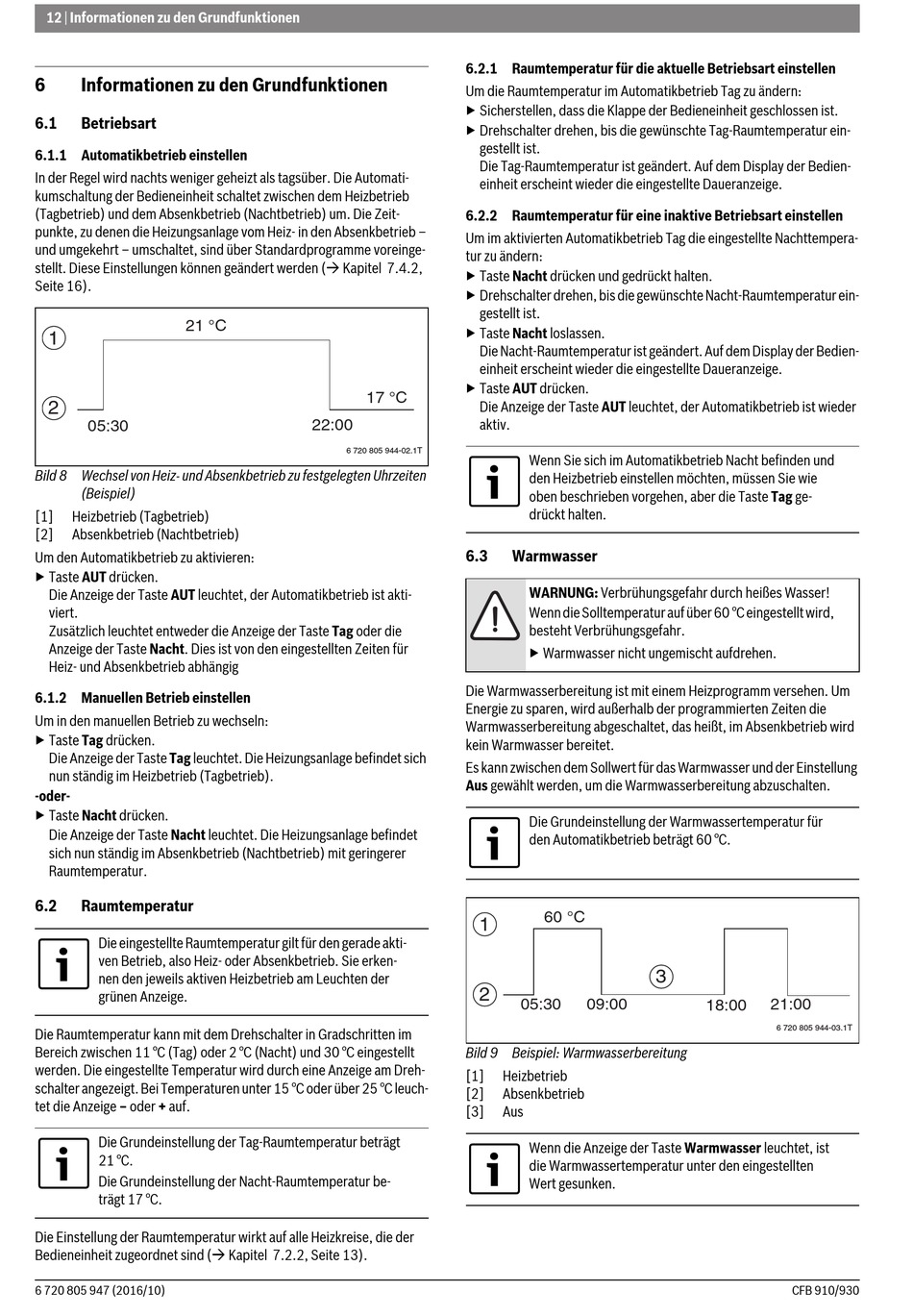

12 | Informationen zu den Grundfunktionen
6
Informationen zu den Grundfunktionen
6.1
Betriebsart
6.1.1 Automatikbetrieb einstellen
In der Regel wird nachts weniger geheizt als tagsüber. Die Automati-
kumschaltung der Bedieneinheit schaltet zwischen dem Heizbetrieb
(Tagbetrieb) und dem Absenkbetrieb (Nachtbetrieb) um. Die Zeit-
punkte, zu denen die Heizungsanlage vom Heiz- in den Absenkbetrieb –
und umgekehrt – umschaltet, sind über Standardprogramme voreinge-
stellt. Diese Einstellungen können geändert werden ( Kapitel 7.4.2,
Seite 16).
21 °C
1
2
05:30
Bild 8 Wechsel von Heiz- und Absenkbetrieb zu festgelegten Uhrzeiten
(Beispiel)
[1]
Heizbetrieb (Tagbetrieb)
[2]
Absenkbetrieb (Nachtbetrieb)
Um den Automatikbetrieb zu aktivieren:
▶ Taste AUT drücken.
Die Anzeige der Taste AUT leuchtet, der Automatikbetrieb ist akti-
viert.
Zusätzlich leuchtet entweder die Anzeige der Taste Tag oder die
Anzeige der Taste Nacht. Dies ist von den eingestellten Zeiten für
Heiz- und Absenkbetrieb abhängig
6.1.2 Manuellen Betrieb einstellen
Um in den manuellen Betrieb zu wechseln:
▶ Taste Tag drücken.
Die Anzeige der Taste Tag leuchtet. Die Heizungsanlage befindet sich
nun ständig im Heizbetrieb (Tagbetrieb).
-oder-
▶ Taste Nacht drücken.
Die Anzeige der Taste Nacht leuchtet. Die Heizungsanlage befindet
sich nun ständig im Absenkbetrieb (Nachtbetrieb) mit geringerer
Raumtemperatur.
6.2
Raumtemperatur
Die eingestellte Raumtemperatur gilt für den gerade akti-
ven Betrieb, also Heiz- oder Absenkbetrieb. Sie erken-
nen den jeweils aktiven Heizbetrieb am Leuchten der
grünen Anzeige.
Die Raumtemperatur kann mit dem Drehschalter in Gradschritten im
Bereich zwischen 11 °C (Tag) oder 2 °C (Nacht) und 30 °C eingestellt
werden. Die eingestellte Temperatur wird durch eine Anzeige am Dreh-
schalter angezeigt. Bei Temperaturen unter 15 °C oder über 25 °C leuch-
tet die Anzeige – oder + auf.
Die Grundeinstellung der Tag-Raumtemperatur beträgt
21 °C.
Die Grundeinstellung der Nacht-Raumtemperatur be-
trägt 17 °C.
Die Einstellung der Raumtemperatur wirkt auf alle Heizkreise, die der
Bedieneinheit zugeordnet sind ( Kapitel 7.2.2, Seite 13).
6 720 805 947 (2016/10)
6.2.1 Raumtemperatur für die aktuelle Betriebsart einstellen
Um die Raumtemperatur im Automatikbetrieb Tag zu ändern:
▶ Sicherstellen, dass die Klappe der Bedieneinheit geschlossen ist.
▶ Drehschalter drehen, bis die gewünschte Tag-Raumtemperatur ein-
gestellt ist.
Die Tag-Raumtemperatur ist geändert. Auf dem Display der Bedien-
einheit erscheint wieder die eingestellte Daueranzeige.
6.2.2 Raumtemperatur für eine inaktive Betriebsart einstellen
Um im aktivierten Automatikbetrieb Tag die eingestellte Nachttempera-
tur zu ändern:
▶ Taste Nacht drücken und gedrückt halten.
▶ Drehschalter drehen, bis die gewünschte Nacht-Raumtemperatur ein-
gestellt ist.
▶ Taste Nacht loslassen.
Die Nacht-Raumtemperatur ist geändert. Auf dem Display der Bedien-
einheit erscheint wieder die eingestellte Daueranzeige.
▶ Taste AUT drücken.
17 °C
Die Anzeige der Taste AUT leuchtet, der Automatikbetrieb ist wieder
aktiv.
22:00
6 720 805 944-02.1T
6.3
Die Warmwasserbereitung ist mit einem Heizprogramm versehen. Um
Energie zu sparen, wird außerhalb der programmierten Zeiten die
Warmwasserbereitung abgeschaltet, das heißt, im Absenkbetrieb wird
kein Warmwasser bereitet.
Es kann zwischen dem Sollwert für das Warmwasser und der Einstellung
Aus gewählt werden, um die Warmwasserbereitung abzuschalten.
1
2
Bild 9 Beispiel: Warmwasserbereitung
[1]
[2]
[3]
Wenn Sie sich im Automatikbetrieb Nacht befinden und
den Heizbetrieb einstellen möchten, müssen Sie wie
oben beschrieben vorgehen, aber die Taste Tag ge-
drückt halten.
Warmwasser
WARNUNG: Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf über 60 °C eingestellt wird,
besteht Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
Die Grundeinstellung der Warmwassertemperatur für
den Automatikbetrieb beträgt 60 °C.
60 °C
3
05:30
09:00
Heizbetrieb
Absenkbetrieb
Aus
Wenn die Anzeige der Taste Warmwasser leuchtet, ist
die Warmwassertemperatur unter den eingestellten
Wert gesunken.
21:00
18:00
6 720 805 944-03.1T
CFB 910/930
