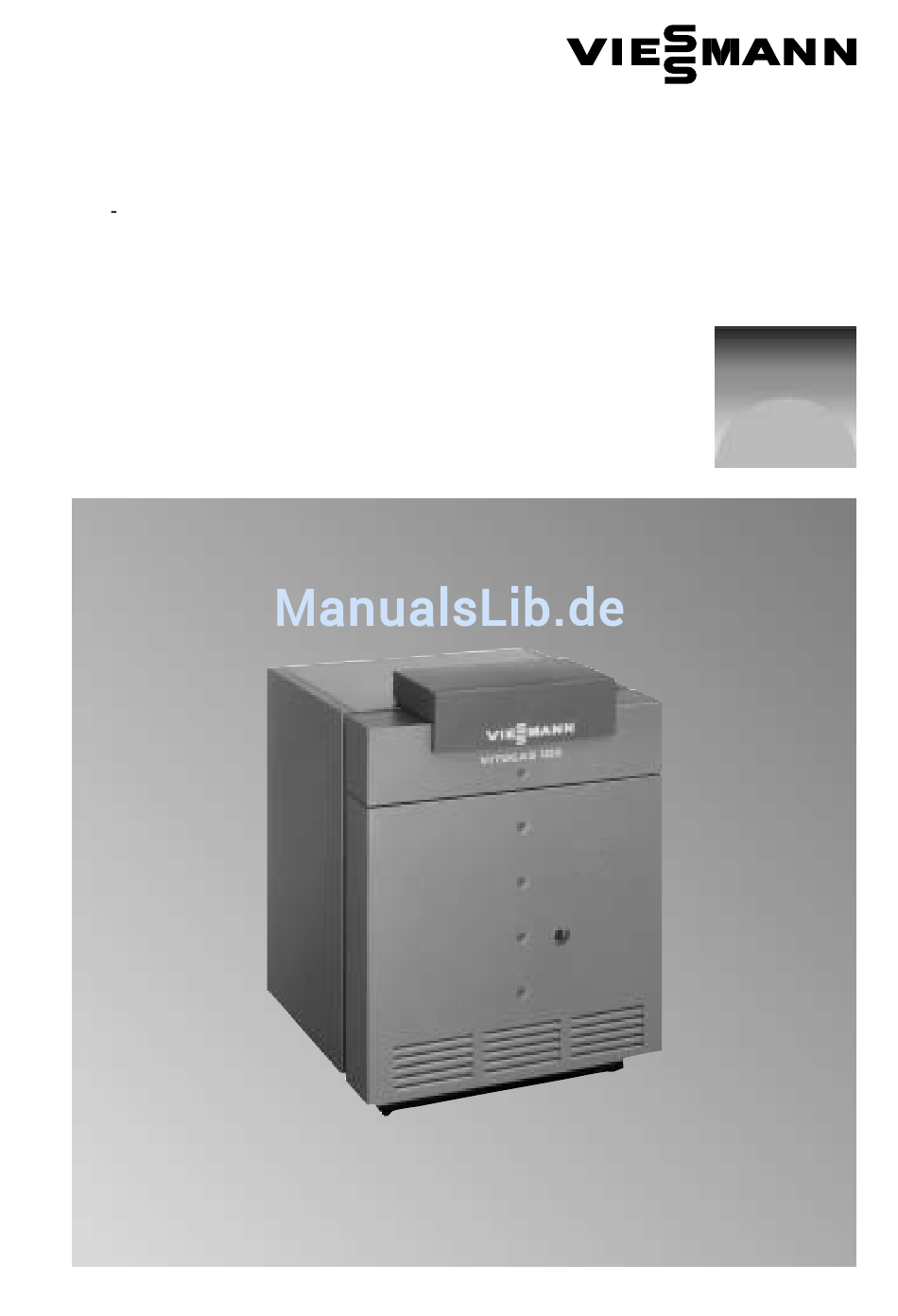

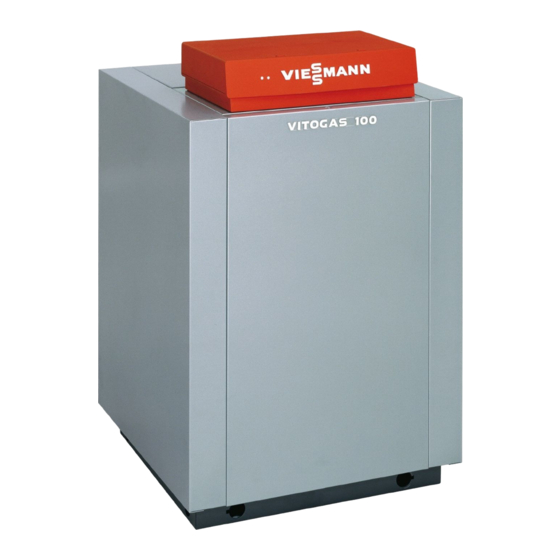

- Seite 1 Serviceanleitung für die Fachkraft Vitogas 100 Typ GS1, 11 bis 60 kW Gas Heizkessel Gültigkeitshinweise siehe Seite 2. VITOGAS 100 Bitte aufbewahren! 5681 413 9/2002...
-
Seite 2: Allgemeine Informationen
Sachwerten. ¨ Kennzeichnet wichtige Informa tionen für die Sicherheit von Sachwerten. Gültigkeitshinweise Vitogas 100, Typ GS1 ab Herstell Nr. 7143553 1 00000 kkk 7143556 1 00000 kkk 7143559 1 00000 kkk 7143554 1 00000 kkk 7143557 1 00000 kkk... -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Gültigkeitshinweise . -
Seite 4: Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Inbetriebnahme vorbereiten und Membran Ausdehnungsgefäß prüfen ....... 2. -
Seite 5: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Inbetriebnahme vorbereiten 1. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 2. Vordruck des Membran Ausdeh nungsgefäßes prüfen. 3. Eventuell vorhandene Rückschlag klappen öffnen. 4. Heizungsanlage füllen, entlüften und Druck der Anlage am Mano meter A prüfen. -
Seite 6: Gasart Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gasart prüfen 1. Gasart und Wobbeindex (Wo) beim Nach Umstellung von Gasversorgungsunternehmen bzw. H Erdgas E auf Erdgas LL: Flüssiggaslieferanten erfragen. Heizkessel kann im Wobbeindex bereich 10,0 bis 13,1 kWh/m Hinweis! (36,0 bis 47,2 MJ/m ) betrieben... -
Seite 7: Ruhedruck Und Anschlussdruck Messen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ruhedruck und Anschlussdruck messen ¨ Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muss eine CO Messung durchgeführt werden, um Gesundheitsgefährdung auszuschließen und den einwandfreien Zustand der Anlage zu gewährleisten. Flüssiggas Ausführung Flüssiggastank bei Erstinbetriebnahme/Austausch zweimal spülen. - Seite 8 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Anschlussdruck (Fließdruck) messen, er sollte H bei Erdgas 17,4 bis 25 mbar, H bei Flüssiggas 42,5 bis 57,5 mbar betragen. Messwert in Protokoll aufnehmen. Maßnahme entsprechend Tabelle treffen. Anschlussdruck (Fließdruck) bei Maßnahme Erdgas Flüssiggas...
-
Seite 9: Düsendruck Messen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Düsendruck messen 1. Gasabsperrhahn schließen. 2. Schraube im Mess Stutzen A lösen, nicht herausdrehen, und Manometer anschließen. 3. Gasabsperrhahn öffnen. Heizkessel in Betrieb nehmen. 4. Düsendruck messen. Bei Abweichung zum Wert in der Tabelle auf Seite 10 Schutz kappe B abschrauben. - Seite 10 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nenn Wärmeleistung Erdgas E mit Wobbeindex Wo 15,0 kWh/m 54,0 MJ/m Düsendruck mbar 14,1 14,0 13,9 14,5 14,4 14,0 14,8 14,2 15,0 bezogen auf 20 mbar Anschlussdruck Düsenkennzeichnung 2,00 2,35 2,10 2,30 2,30...
-
Seite 11: Abgaswerte Ermitteln
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgaswerte ermitteln ¨ Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muss eine CO Messung durchgeführt werden, um Gesundheitsgefährdungen ausschließen und den einwandfreien Zustand der Anlage gewährleisten zu können. Abgaswerte ermitteln und in Protokoll aufnehmen. -
Seite 12: Förderdruck Messen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Förderdruck messen Förderdruck in hPa hinter der Strömungssicherung messen (1 hPa = 1 mbar) und in Protokoll aufnehmen. Hinweis! Notwendiger Förderdruck des Heizkessels: 0,03 hPa (0,03 mbar). Der Förderdruck des Schornsteines darf 0,1 hPa (0,1 mbar) nicht überschreiten, evtl. -
Seite 13: Zündbrenner Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zündbrenner prüfen 1. Ionisationselektrode A, Zünd brenner B und Zündelektrode C auf Beschädigung prüfen. 2. Elektrodenabstände kontrollieren. -
Seite 14: W 11. Heizflächen Reinigen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, falls erforderlich, reinigen (bei ausgebautem Brenner) 1. Blechschrauben lösen und Ober blech A abnehmen. 2. Spannfedern lösen, Wärmedämm Matte B abnehmen. 3. Deckel des Abgassammelkastens C abschrauben. 4. Heizflächen des Kesselkörpers (bei ausgebautem Brenner) mit der mitgelieferten Reinigungs bürste reinigen. -
Seite 15: Abgasüberwachungseinrichtung Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgasüberwachungseinrichtung prüfen 1. Abgasrohr von der Strömungs sicherung abziehen. 2. Abgasrohranschluss der Strömungs sicherung zur Funktionskontrolle abdecken. 3. Heizkessel in Betrieb nehmen. Die Abgasüberwachungseinrichtung muss spätestens nach ca. 2 Minuten den Brenner abschalten und darf frühestens nach ca. -
Seite 16: Störungsbehebung Diagnose
Störungsbehebung Diagnose Störung Ursache Behebung Heizkessel geht Keine Spannung Sicherung und Anschlüsse der Netz nicht in Betrieb vorhanden zuleitung prüfen. Schalter an der Regelung auf ihre Einstellung prüfen. Kesselwassertempe Warten, bis die Kesselwassertempe ratur zu hoch ratur um ca. 20 K abgesunken ist Sicherheitstempe Entriegelungsknopf an der Regelung raturbegrenzer hat... -
Seite 17: Anhang
Anhang Funktion des Zündbrennersystems Bei Wärmeanforderung wird dem Gas leuchtet die grüne LED auf der feuerungsautomaten Strom zugeführt, Gehäuseoberseite. und die LED auf der Gehäuseoberseite leuchtet. Das Zündgasventil und, wenn Das Hauptgasventil wird nach einer vorhanden, das externe Flüssiggas Pilotbrennerstabilisierungszeit geöffnet ventil öffnen. -
Seite 18: Anschluss Schema Der Brenneransteuerung
Anhang Anschluss Schema der Brenneransteuerung Systemstecker−Nr. Klemmen−Nr. 14 13 12 11 10 9 Externes Rück− Störung Sensor stellen Ventil Abgas− über− Gasdruck− Zündung wächter wachung oder oder Brücke Stecker mit Wider− stand Ionisation B4 S3 T2 T1 N... -
Seite 19: Entleerung/Frostschutz
Anhang Entleerung/Frostschutz Zur vollständigen Entleerung des Heizkessels (z. B. bei Frostgefahr) zusätzlich das linke Kesselglied durch den Entleerungshahn A an der Kesselvorderseite entleeren. Mindestabstände Zwischen Abgasrohr und Oberfläche der Wärmedämmung (auch von Zubehör) muss ein Mindestabstand von 20 mm eingehalten werden. Damit ist sichergestellt, dass die Oberflächentemperatur der Wärme dämmung bei Nenn Wärmeleistung... -
Seite 20: Einzelteillisten
Anhang Einzelteillisten A Typenschild Hinweise für Ersatzbestellungen! B Kesselkreisregelung siehe Best. Nr. und Herstell Nr. (siehe Typenschild) sowie die Positions separate Einzelteilliste nummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Nur bei Herstell Nr. 7143553 1 00000 kkk bis 7143557 1 00000 kkk. Handelsübliche Teile sind im Nur bei Herstell Nr. - Seite 21 Anhang Einzelteilliste (Fortsetzung) 21/22...
- Seite 22 Anhang Einzelteilliste (Fortsetzung) 23/24...
- Seite 23 Anhang Einzelteilliste (Fortsetzung) Einzelteile 100 Brennerstab 101 Gaskombiregler (mit Pos. 102, 109 und 113) 102 Zündgasleitung 103 Ionisationsleitung 104 Taster mit Störleuchte 105 Zündbrennerverschraubung 108 Feuerungsautomat 109 Dichtring A 21 × 30 × 2 110 Zündbrennerdüse Erdgas 111 Zündbrennerdüse Flüssiggas 112 Abdeckkappe 113 O Ring 114 Brenner, kpl.
- Seite 24 Anhang...
-
Seite 25: Protokoll
Anhang Protokoll Einstell und Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service Sollwert Messwerte durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließdruck) j bei Erdgas E mbar 17,4 25 mbar j bei Erdgas LL mbar 17,4 25 mbar j bei Flüssiggas mbar 42,5 57,7 mbar Gasart ankreuzen Düsendruck... -
Seite 26: Konformitätserklärung
Anhang Konformitätserklärung für Vitogas 100 Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitogas 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN EN 297 90/396/EWG DIN EN 60 335... -
Seite 27: Stichwortverzeichnis
Anhang Stichwortverzeichnis Abgassammelkasten, 14 Konformitätserklärung, 29 Anlieferungszustand (Gasart), 6 Manometer, 5 Brenner, 12 Membran Ausdehnungsgefäß, 5 Mindest Anlagendruck, 5 CO Messung, 7 Protokoll, 27/28 Düsendrucktabelle, 10 Reinigungsmittel, 14 Rückschlagklappen, 5 Elektrodenabstände, 13 Entleerung, 19 Sicherheitstemperaturbegrenzer, 16 Frostschutz, 19 Testomatik Gas, 11 Gaskombiregler, 7, 12 Vordruck Membran Ausdehnungs gefäß, 5... - Seite 29 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
