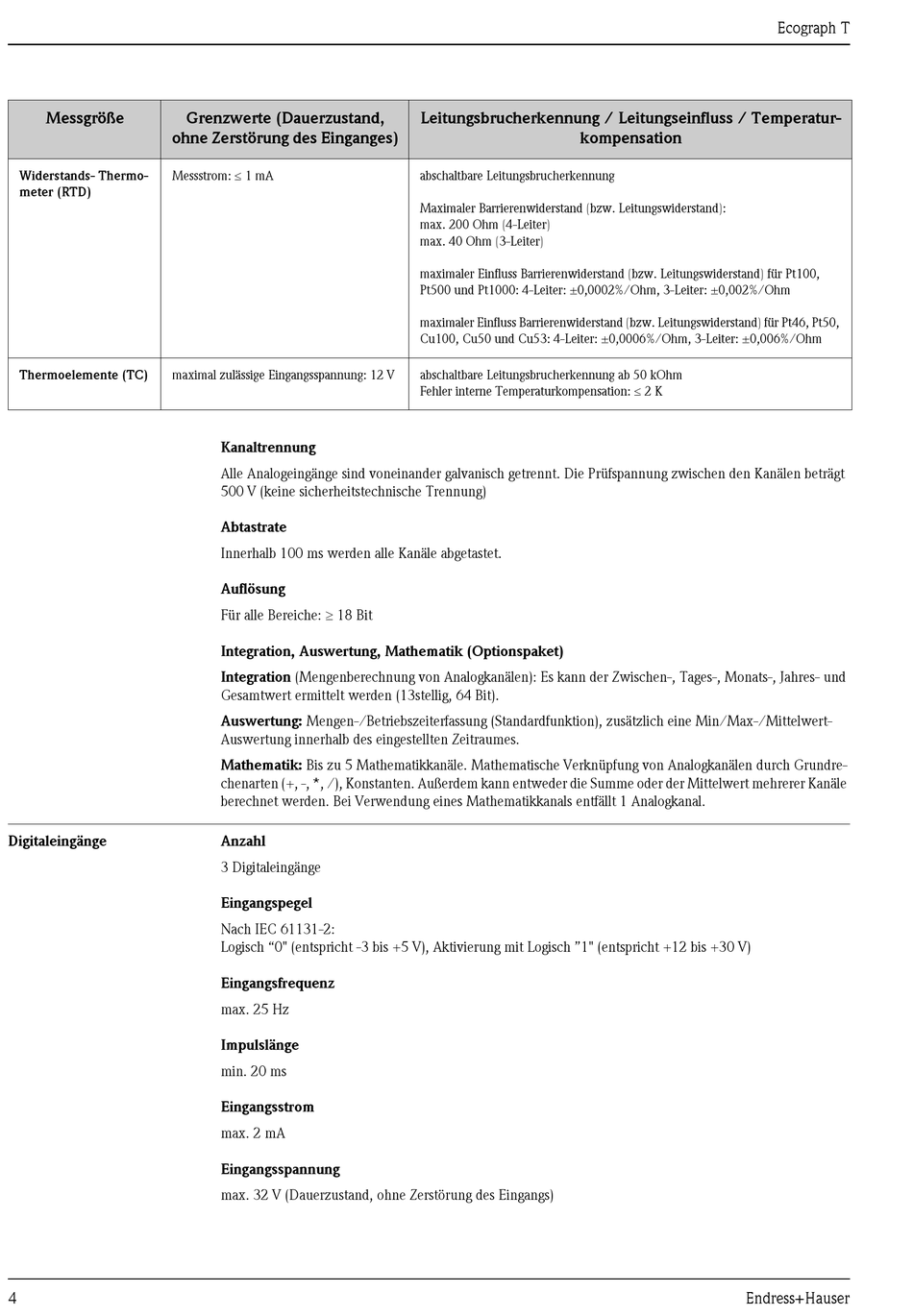

Endress+Hauser RSG30 Technische Information Seite 4
Vorschau ausblenden
Andere Handbücher für RSG30:
- Betriebsanleitung (88 Seiten) ,
- Kurzbedienungsanleitung (64 Seiten)
Inhaltsverzeichnis
Werbung
Messgröße
ohne Zerstörung des Einganges)
Messstrom: 1 mA
Widerstands- Thermo-
meter (RTD)
Thermoelemente (TC)
maximal zulässige Eingangsspannung: 12 V
Digitaleingänge
4
Grenzwerte (Dauerzustand,
Kanaltrennung
Alle Analogeingänge sind voneinander galvanisch getrennt. Die Prüfspannung zwischen den Kanälen beträgt
500 V (keine sicherheitstechnische Trennung)
Abtastrate
Innerhalb 100 ms werden alle Kanäle abgetastet.
Auflösung
Für alle Bereiche: 18 Bit
Integration, Auswertung, Mathematik (Optionspaket)
Integration (Mengenberechnung von Analogkanälen): Es kann der Zwischen-, Tages-, Monats-, Jahres- und
Gesamtwert ermittelt werden (13stellig, 64 Bit).
Auswertung: Mengen-/Betriebszeiterfassung (Standardfunktion), zusätzlich eine Min/Max-/Mittelwert-
Auswertung innerhalb des eingestellten Zeitraumes.
Mathematik: Bis zu 5 Mathematikkanäle. Mathematische Verknüpfung von Analogkanälen durch Grundre-
chenarten (+, -, *, /), Konstanten. Außerdem kann entweder die Summe oder der Mittelwert mehrerer Kanäle
berechnet werden. Bei Verwendung eines Mathematikkanals entfällt 1 Analogkanal.
Anzahl
3 Digitaleingänge
Eingangspegel
Nach IEC 61131-2:
Logisch "0" (entspricht -3 bis +5 V), Aktivierung mit Logisch "1" (entspricht +12 bis +30 V)
Eingangsfrequenz
max. 25 Hz
Impulslänge
min. 20 ms
Eingangsstrom
max. 2 mA
Eingangsspannung
max. 32 V (Dauerzustand, ohne Zerstörung des Eingangs)
Leitungsbrucherkennung / Leitungseinfluss / Temperatur-
kompensation
abschaltbare Leitungsbrucherkennung
Maximaler Barrierenwiderstand (bzw. Leitungswiderstand):
max. 200 Ohm (4-Leiter)
max. 40 Ohm (3-Leiter)
maximaler Einfluss Barrierenwiderstand (bzw. Leitungswiderstand) für Pt100,
Pt500 und Pt1000: 4-Leiter: ±0,0002%/Ohm, 3-Leiter: ±0,002%/Ohm
maximaler Einfluss Barrierenwiderstand (bzw. Leitungswiderstand) für Pt46, Pt50,
Cu100, Cu50 und Cu53: 4-Leiter: ±0,0006%/Ohm, 3-Leiter: ±0,006%/Ohm
abschaltbare Leitungsbrucherkennung ab 50 kOhm
Fehler interne Temperaturkompensation: 2 K
Ecograph T
Endress+Hauser
