3 | NAME UND FUNKTIONEN DER LCD-ANZEIGEN DER KABELGEBUNDENEN FERNBEDIENUNG

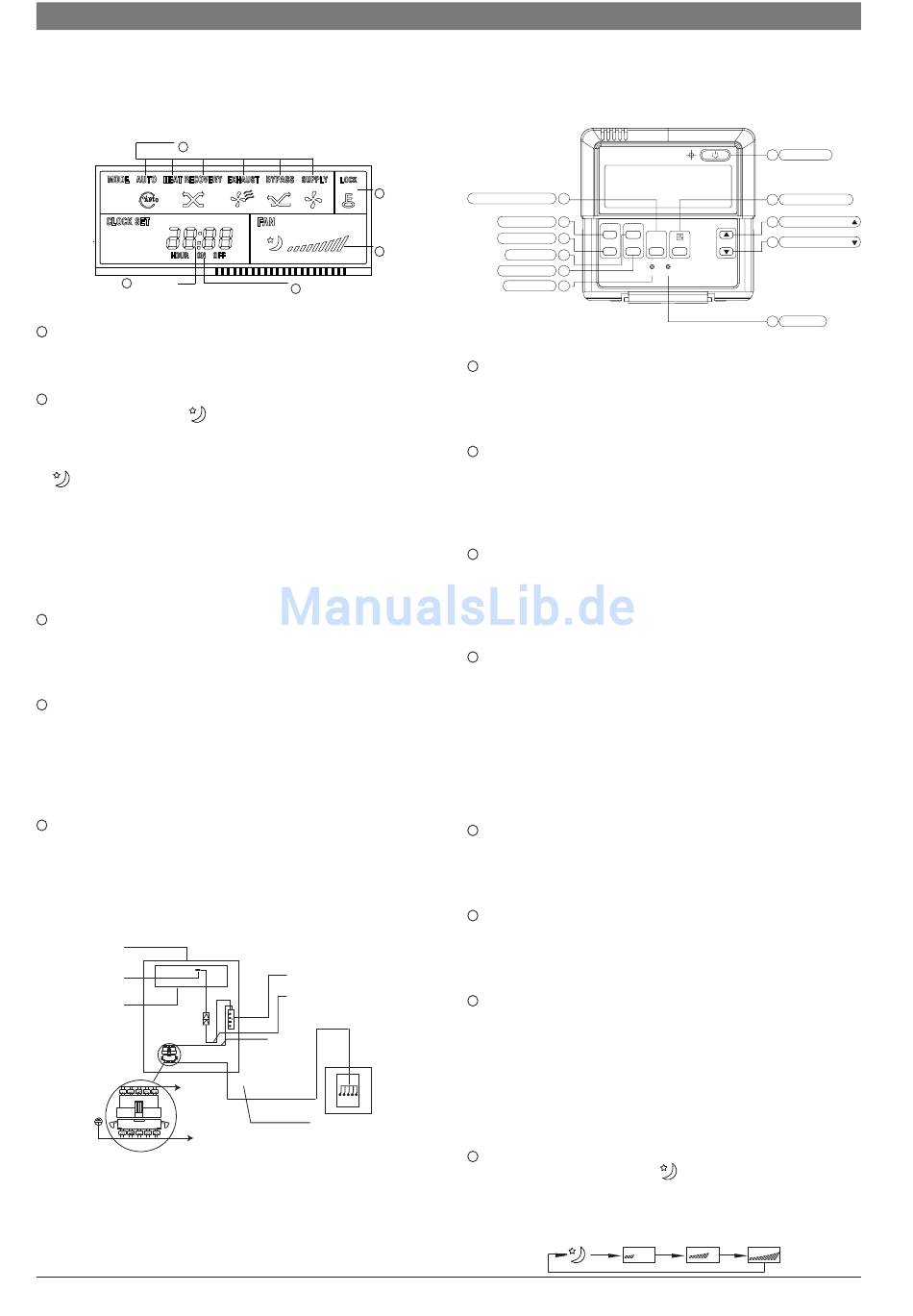

4. NAME UND FUNKTIONEN DER LCD-ANZEIGEN
DER KABELGEBUNDENEN FERNBEDIENUNG
Anzeige der Betriebsart (MODE)
1
Anzeige
4
der Uhrzeit (CLOCK)
Betriebsarten-Auswahltaste (MODE):
1
Die Taste MODE drücken, um zwischen den Betriebsarten "AUTO", "HEAT
RECOVERY", "EXHAUST", "BYPASS", oder "SUPPLY" auszuwählen.
Anzeige der Gebläsedrehzahl (FAN SPEED). Die Taste FAN SPEED drücken,
2
um eine Gebläsedrehzahl aus " ", "LOW", "MED" und "HIGH" auszuwählen.
HINWEIS:
1. " " bezeichnet die Gebläsedrehzahl im Sleep-Modus.
2. Die tatsächliche geregelte Drehzahl der kabelgebundenen Fernbedienung
verwendet standardmäßig die konfigurierbare Gebläsedrehzahl des
gesamten Wärmetauschers.
3. Konfigurationsvorgaben für die Drehzahl des gesamten Wärmetauschers:
Für die Modelle 200~1000 können 3 Gebläsedrehzahlen eingestellt werden,
bei den Modellen 1500~2000 steht nur eine Gebläsedrehzahl zur Verfügung.
Anzeige des Verrriegelungssymbols
3
Die Taste LOCK drücken, um das LOCK-Symbol anzuzeigen. Dur erneutes
Drücken der Taste verschwindet das LOCK-Symbol. Im LOCK-Modus sind alle
Tasten mit Ausnahme der LOCK-Taste außer Funktion.
CLOCK-Taste
4
Zeigt üblicherweise die aktuell eingestellte Uhrzeit an. Die Taste „CLOCK"
4 Sekunden lang drücken. Die Stundenzahl blinkt und kann mit den Tasten ▲
und ▼ eingestellt werden. Die Taste CLOCK erneut drücken. Die Minutenzahl
blinkt und kann mit den Tasten ▲ und ▼ eingestellt werden. Nach dem Einstel-
len oder Ändern der Uhrzeit zur Bestätigung die Taste „CONFIRM" drücken.
Anzeige „TIMER ON/OFF": Anzeige ON nach Einstellung der Timer
5
-Einschaltzeit; Anzeige OFF nach Einstellung der Timer-Ausschaltzeit; Anzeige
ON/OFF bei gleichzeitiger Einstellung der Timer-Einschalt- und Ausschaltzeit.
5. EINBAUMETHODE
Elektrische Steuerein-
heit des HRV-Gerätes
Stecker CN10 der elek-
trischen Steuereinheit
Hauptplatine
Anschlussklemmengruppe
Signal -
empfangs-
karte
Erdung
Anschluss
an die kabelgebundene
Fernbedienung
Anschlussklemmengruppe –
Erweiterte Abbildung
6 720 862 971 (2016/04) DE
Verriegelungs-
3
Anzeige (LOCK)
Gebläsedrehzahl (FAN)
2
Anzeige TIMER OFF/ON
5
Signalempfangskarte
10-adrige Verbind-
ungskabelgruppe
5-adrige Verbind-
ungskabelgruppe
A B C D E
5-adriges abge-
schirmtes Kabel Rückseite der
kabelgebun-
denen Fern-
bedienung
6. NAME UND FUNKTIONEN DER TASTEN
DER KABELGEBUNDENEN FERNBEDIENUNG
1
BETRIEBSARTEN-AUSWAHLTASTE
2
Timer-Einschaltzeit (TIME ON)
CLOCK
TIME ON
3
Timer-Ausschaltzeit (TIME OFF)
TIME OFF OK
4
Uhrzeit-Taste (CLOCK)
5
Bestätigungstaste (CONFIRM)
6
RESET-Taste
Betriebsarten-Auswahltaste:
1
Durch mehrmaliges Drücken der Taste ändert sich die Betriebsart
in der folgenden Reihenfolge:
AUTO→HEAT RECOVERY→EXHAUST→BYPASS→SUPPLY
Timer-Einschaltzeit:
2
Bei jedem Drücken der Taste „TIMER ON" ändert sich die Zeit
um 0,5 Stunden. Wenn die eingestellte Zeit 10 Stunden überschreitet,
wird durch Drucken dieser Taste die Stundenzahl wieder um 1 erhöht.
Um die Timer-Einschaltzeit zu löschen, diese auf 0.0 einstellen.
Timer-Ausschaltzeit:
3
Bei jedem Drücken der Taste „TIMER ON" ändert sich die Zeit
um 0,5 Stunden. Wenn die eingestellte Zeit 10 Stunden überschreitet,
wird durch Drücken dieser Taste die Stundenzahl wieder um 1 erhöht.
Um die Timer-Ausschaltzeit zu löschen, diese auf 0.0 einstellen.
CLOCK-Taste:
4
Zeigt normalerweise die aktuell eingestellte Uhrzeit an (Anzeige 12:00
bei erstmaligem Einschalten oder Reset). Nach Drücken der Taste
für 4 Sekunden blinkt die Stundenzahl alle 0,5 Sekunden und kann
mit den Tasten ▲ und ▼ eingestellt werden. Bei erneutem Drücken
der Taste „CLOCK" blinkt die Minutenzahl alle 0,5 Sekunden und kann
ebenfalls mit diesen Tasten eingestellt werden. Nach dem Einstellen oder
Ändern
der Uhrzeit zur Bestätigung die Taste „CONFIRM" drücken.
Betätigungstaste (CONFIRM):
5
Diese Taste wird zur Bestätigung der Einstellung der Uhrzeit verwendet.
Nach Auswahl der Uhrzeit diese Taste zur Bestätigung drücken, worauf die
aktuelle Uhrzeit angezeigt wird.
RESET-Taste (versteckt):
6
Die Taste mit einem schmalen Gegenstand von ca. 1 mm Durchmesser
drücken, um die aktuellen Einstellungen zu löschen und den Reset-Zustand
herzustellen.
Taste ON/OFF:
7
Bei Drücken der Taste im ausgeschalteten Zustand leuchtet die
Betriebsanzeige und die kabelgebundene Fernbedienung wird eingeschaltet,
wobei gleichzeitig die Informationen über die aktuell eingestellte Betriebsart,
Temperatur, Gebläsedrehzahl, Timer usw. gesendet werden. Bei Drücken
der Taste im eingeschalteten Zustand erlischt die Betriebsanzeige
und das Ausschaltsignal wird gesendet. Sofern Werte für „TIMER ON" oder
„TIMER OFF" eingestellt waren, werden diese vor dem Ausschalten gelöscht.
Auswahltaste für die Gebläsedrehzahl (FAN SPEED)
8
Wählen Sie eine Gebläsedrehzahl aus "
Das Drücken der Gebläse-Taste ändert die Gebläsedrehzahl in der folgenden
Reihenfolge:
7 EIN/AUS-TASTE
8
GEBLÄSEDREHZAHL-AUSWAHLTASTE
9
EINSTELLTASTE
M
10
EINSTELLTASTE
MODE
GEBLÄSEDRE-
HZAHL
RESET LOCK
Verriegelungs-Taste
11
(LOCK)
", "LOW", "MED" und "HIGH" aus.
CLIMATE 5000 VRF
