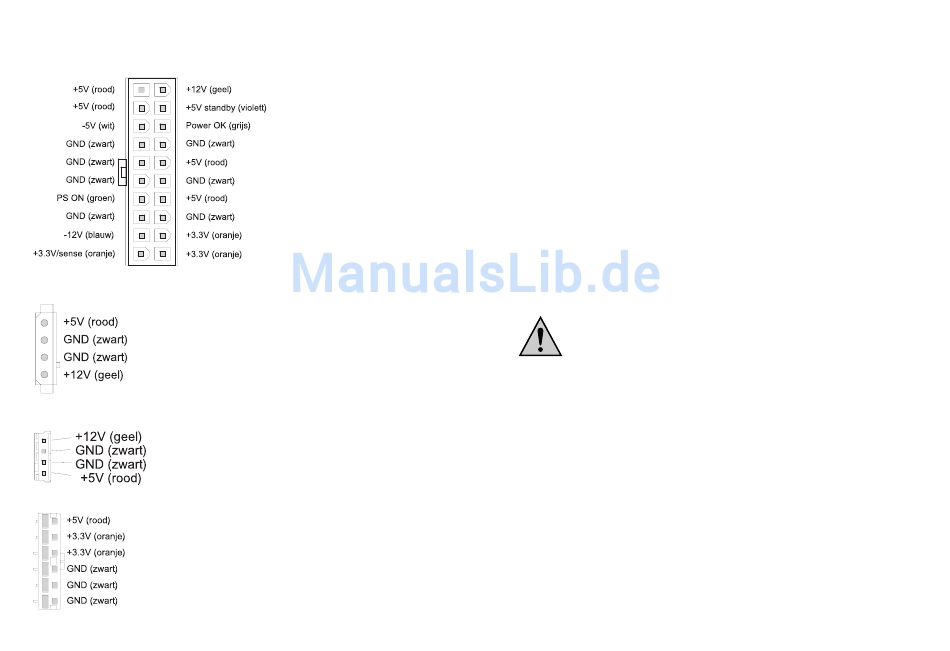

11. Pinbezetting van de stekkers
a) ATX stekker
De kleuren van de verschillende kabels (b.v. PS ON en Power OK) kunnen evtl. afwijken.
b) 5.25" stekker
c) 3.5" stekker
d) 6-polige BAT stekker
52
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel
zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
Der Betrieb ist nur in trockenen Innenräumen zulässig.
3. Funktionsbeschreibung
Das ATX-Schaltnetzteil wandelt die Netzspannung (230V~/50Hz) in die intern von
PC-Computern benötigten Gleichspannungen (+5V, +12V, -5V, -12V und +3.3V) um.
Ein intern eingebauter Lüfter führt überschüssige Wärme, die bei dieser Wandlung
entsteht, nach aussen ab.
Über den Netzschalter kann das Produkt ein- und ausgeschaltet werden.
Der Computer startet jedoch beim Einschalten des Netzschalters noch
nicht. Sowohl Netzteil als auch das angeschlossene Mainboard befin-
den sich erst im sog. "Standby"-Betrieb. Zum Start des Rechners
muss der Power-Taster auf der Frontseite Ihres ATX-Gehäuses kurz
gedrückt werden. Der Taster muss über ein Kabel mit dem entspre-
chenden Anschluss auf Ihrem Mainboard verbunden sein (z.B.
Anschluss "ATX-Power" o.ä., siehe Anleitung zu Ihrem Mainboard).
Wenn Sie Ihren Computer durch den Power-Taster ausschalten, liegt
immer noch eine Standby-Spannung an Ihrem Mainboard an.
Diese wird z.B. benötigt zum Einschalten des PCs über Tastatur oder
Maus (sofern das BIOS Ihres PC diese Möglichkeit vorsieht) oder das
automatische Einschalten/Hochfahren bei einem Modem-/ISDN-
Anruf/Netzwerkzugriff (abhängig von BIOS und Software).
Bei Eingriffen in Ihren Computer (z.B. wenn Sie eine neue Steckkarte
einbauen wollen), muss deshalb vorher das ATX-Netzteil über den auf
dem ATX-Netzteil befindlichen Netzschalter ausgeschaltet und von der
Netzspannung getrennt werden, ziehen Sie immer den Netzstecker!
