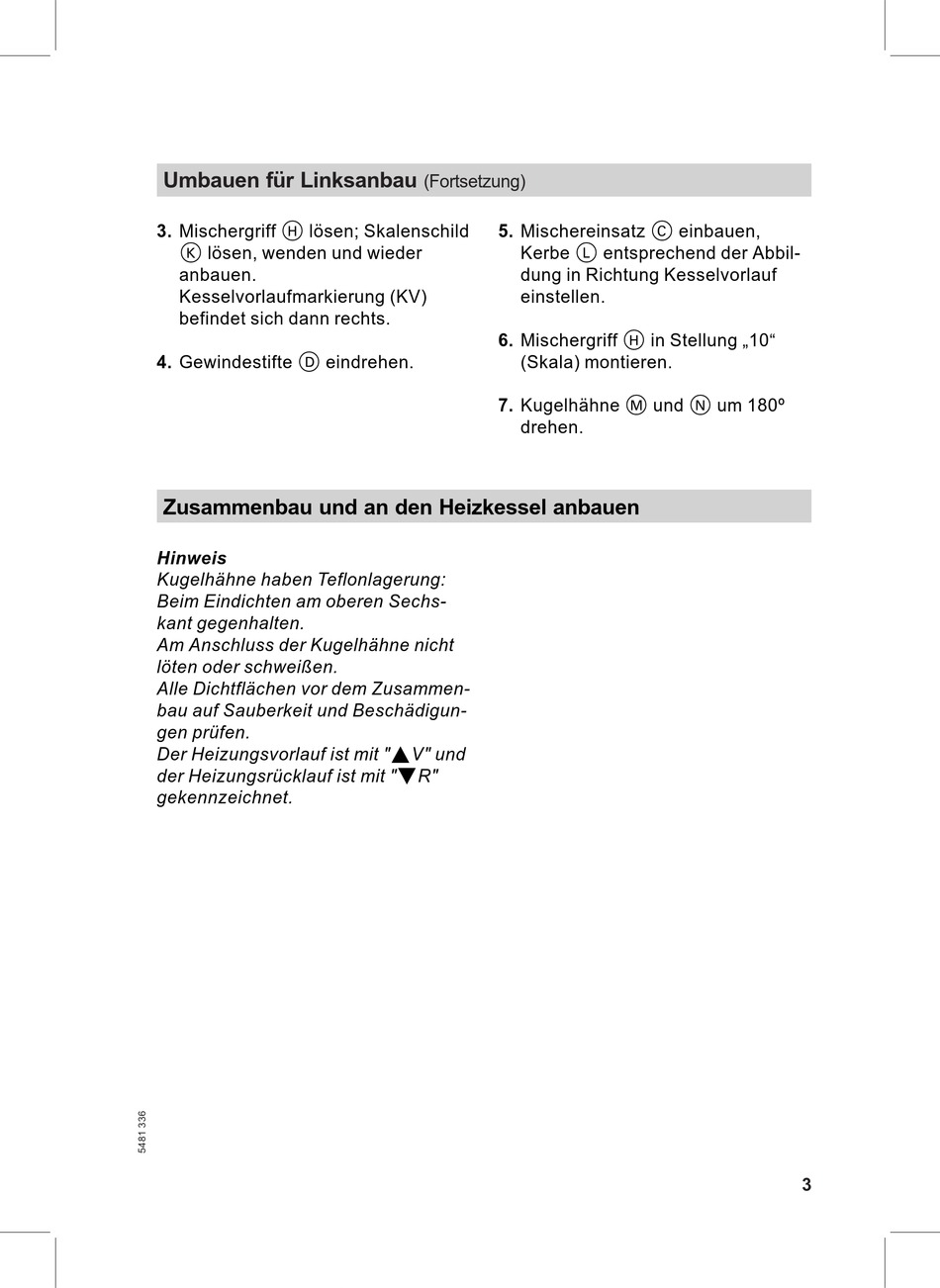

Umbauen für Linksanbau

3. Mischergriff H lösen; Skalenschild

K lösen, wenden und wieder

anbauen.

Kesselvorlaufmarkierung (KV)

befindet sich dann rechts.

4. Gewindestifte D eindrehen.

Zusammenbau und an den Heizkessel anbauen

Kugelhähne haben Teflonlagerung:

Beim Eindichten am oberen Sechs-

kant gegenhalten.

Am Anschluss der Kugelhähne nicht

löten oder schweißen.

Alle Dichtflächen vor dem Zusammen-

bau auf Sauberkeit und Beschädigun-

gen prüfen.

Der Heizungsvorlauf ist mit "

der Heizungsrücklauf ist mit "

gekennzeichnet.

(Fortsetzung)

5. Mischereinsatz C einbauen,

Kerbe L entsprechend der Abbil-

dung in Richtung Kesselvorlauf

einstellen.

6. Mischergriff H in Stellung 10

(Skala) montieren.

7. Kugelhähne M und N um 180º

drehen.

V" und
