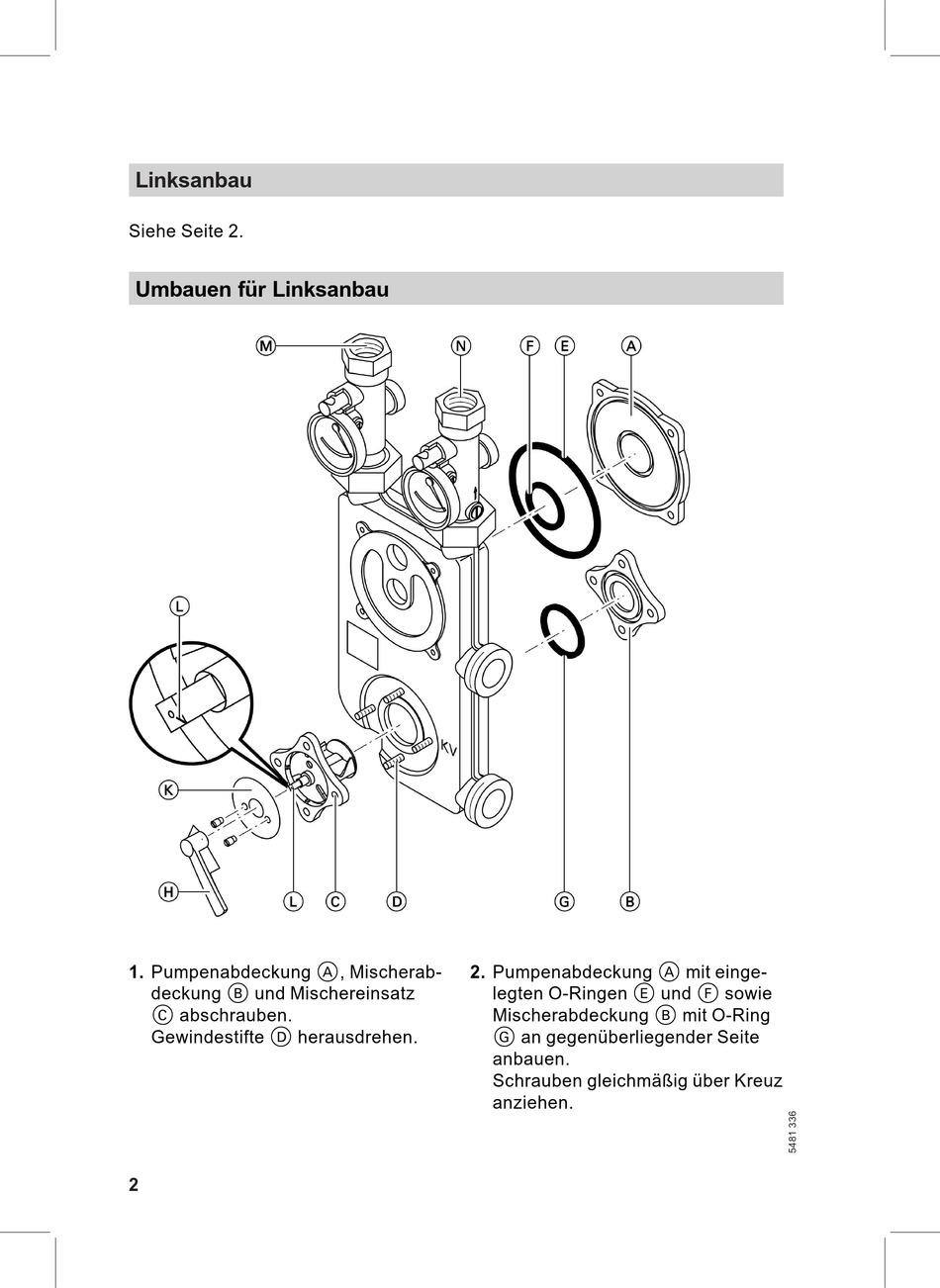

Linksanbau
Siehe Seite 2.
Umbauen für Linksanbau
1. Pumpenabdeckung A, Mischerab-
deckung B und Mischereinsatz
C abschrauben.
Gewindestifte D herausdrehen.
2
2. Pumpenabdeckung A mit einge-
legten O-Ringen E und F sowie
Mischerabdeckung B mit O-Ring
G an gegenüberliegender Seite
anbauen.
Schrauben gleichmäßig über Kreuz
anziehen.
