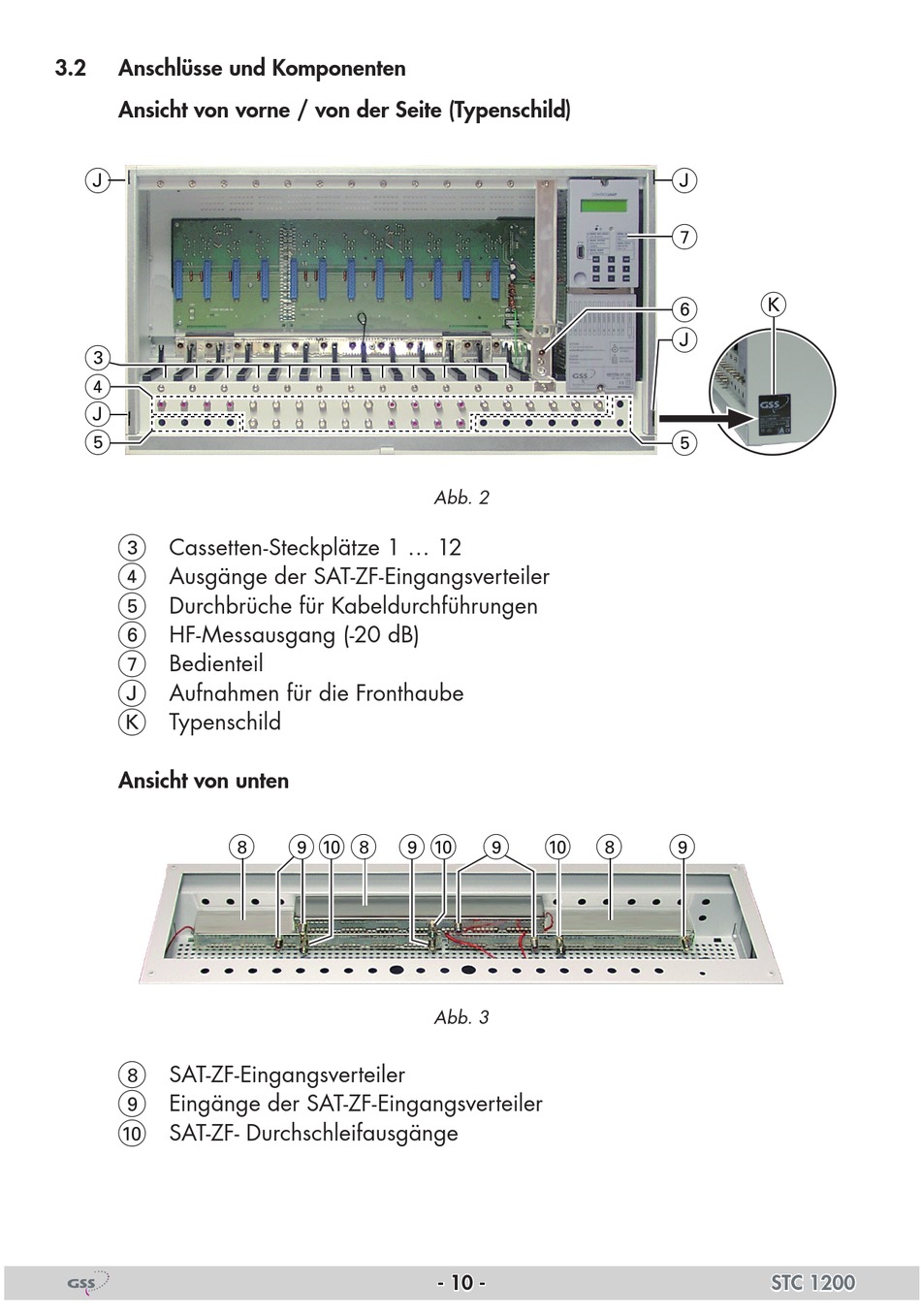

3.2 Anschlüsse und Komponenten

Ansicht von vorne / von der Seite (Typenschild)

J
3
4
J
5
Cassetten-Steckplätze 1 ... 12
3
Ausgänge der SAT-ZF-Eingangsverteiler
4
Durchbrüche für Kabeldurchführungen
5
HF-Messausgang (-20 dB)
6
Bedienteil
7
Aufnahmen für die Fronthaube
J
Typenschild
K

Ansicht von unten

SAT-ZF-Eingangsverteiler
8
Eingänge der SAT-ZF-Eingangsverteiler
9
SAT-ZF- Durchschleifausgänge
0
8 9 0 8 9
Abb. 2
0 9 0 8
Abb. 3
