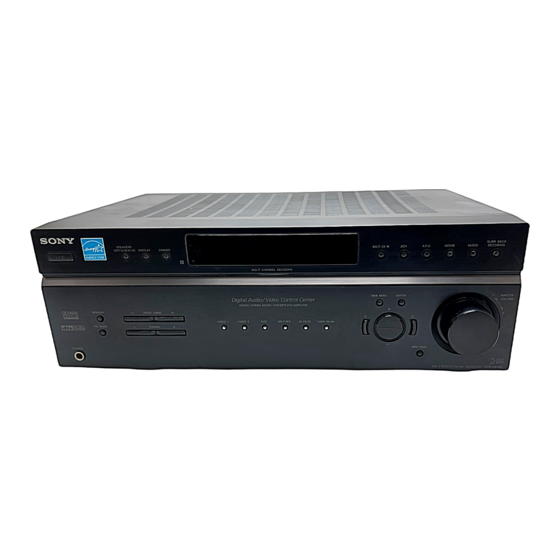

Sony STR-DE597 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Stereo Empfänger
  5. STR-DE597
  6. Bedienungsanleitung

Sony STR-DE597 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für STR-DE597:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

FM Stereo
FM/AM Receiver
Bedienungsanleitung _________________________
Gebruiksaanwijzing __________________________
Bruksanvisning _____________________________
STR-DE597
©2004 Sony Corporation
4-252-271-41(1)
DE
NL
SE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony STR-DE597

Inhaltszusammenfassung für Sony STR-DE597

  • Seite 1 4-252-271-41(1) FM Stereo FM/AM Receiver Bedienungsanleitung _________________________ Gebruiksaanwijzing __________________________ Bruksanvisning _____________________________ STR-DE597 ©2004 Sony Corporation...
  • Seite 2 VORSICHT Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus. Um Feuergefahr zu vermeiden, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen Sie auch keine brennenden Kerzen auf das Gerät.

  • Seite 3: Zu Dieser Anleitung

    Zu dieser Anleitung • Diese Anleitung bezieht sich auf das Modell STR-DE597. Die Modellnummer Ihres Geräts steht unten rechts auf der Vorderseite. • Die Anweisungen in dieser Anleitung beziehen sich auf die Bedienelemente am Receiver. Sie können jedoch auch die Bedienelemente auf der mitgelieferten Fernbedienung verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Auswählen des Decodiermodus für einen Vorbereitungen hinteren Raumklanglautsprecher..35 1: Verschiedene Möglichkeiten zum — SURR BACK DECODING Anschließen der Komponenten ..5 Weitere Einstellungen 1a: Anschließen von Komponenten mit digitalen Wechseln des Toneingangsmodus bei Audioausgangsbuchsen ....7 digitalen Komponenten ....37 1b: Anschließen von Komponenten —...

  • Seite 5: 1: Verschiedene Möglichkeiten Zum Anschließen Der Komponenten

    Vorbereitungen 1: Verschiedene Möglichkeiten zum Anschließen der Komponenten In den Schritten 1a bis 1c ab Seite 7 wird erläutert, wie Sie die Komponenten an diesen Receiver anschließen. Schauen Sie zunächst in der Tabelle „Anschließbare Komponenten“ unten nach, auf welchen Seiten das Anschließen der einzelnen Komponenten beschrieben ist. Wenn Sie alle Komponenten angeschlossen haben, fahren Sie mit „2: Anschließen der Antennen“...

  • Seite 6: Erforderliche Kabel

    Erforderliche Kabel In den Anschlussdiagrammen auf den folgenden Seiten wird die Verwendung folgender gesondert erhältlicher Verbindungskabel (A bis G) (nicht mitgeliefert) vorausgesetzt. A Audiokabel E Koaxiales Digitalkabel Weiß (L) Rot (R) F Monaurales Audiokabel B Audio-/Videokabel Schwarz Gelb (Video) Tipp Weiß...

  • Seite 7: 1A: Anschließen Von Komponenten Mit Digitalen Audioausgangsbuchsen

    1a: Anschließen von Komponenten mit digitalen Audioausgangsbuchsen Anschließen eines DVD-Players oder Satellitentuners G) finden Sie auf Seite 6. Näheres zu den erforderlichen Kabeln (A – 1 Verbinden Sie die Audiobuchsen. DVD-Player OUTPUT AUDIO OUTPUT DIGITAL COAXIAL DIGITAL OPTICAL COMPONENT VID ANTENNA VIDEO 2 MONITOR...
  • Seite 8 2 Verbinden Sie die Videobuchsen. (außer für die Modelle mit Gebietscode CEL, CEK) Die folgende Abbildung zeigt, wie ein Satellitentuner und ein DVD-Player mit COMPONENT VIDEO-Ausgangsbuchsen (Y, P /B-Y, /R-Y) angeschlossen werden. Wenn Sie ein Fernsehgerät mit Farbdifferenzsignaleingängen anschließen, erzielen Sie eine höhere Bildqualität. Fernsehmonitor Satellitentuner OUTPUT...

  • Seite 9: Anschließen Eines Super Audio Cd-/Cd-Players

    Anschließen eines Super Audio CD-/CD-Players G) finden Sie auf Seite 6. Näheres zu den erforderlichen Kabeln (A – DIGITAL OPTICAL COMPONENT VIDE ANTENNA VIDEO 2 MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT SA-CD/ VIDEO 2 MONITO COAXIAL AUDIO CENTER...

  • Seite 10: 1B: Anschließen Von Komponenten Mit Mehrkanal-Ausgangsbuchsen

    1b: Anschließen von Komponenten mit Mehrkanal- Ausgangsbuchsen 1 Verbinden Sie die Audiobuchsen. Wenn der DVD- oder Super Audio CD-Player mit Mehrkanal-Ausgangsbuchsen ausgestattet ist, können Sie ihn an die Buchsen MULTI CH IN an diesem Receiver anschließen und Mehrkanalton wiedergeben lassen. Sie können an die Mehrkanal-Eingangsbuchsen aber auch einen externen Mehrkanal-Decoder anschließen.
  • Seite 11 2 Verbinden Sie die Videobuchsen. (außer für die Modelle mit Gebietscode CEL, CEK) Die folgende Abbildung zeigt, wie ein DVD- Player mit COMPONENT VIDEO-Ausgangsbuchsen (Y, P /B-Y, P /R-Y) angeschlossen wird. Wenn Sie ein Fernsehgerät mit Farbdifferenzsignaleingängen anschließen, erzielen Sie eine höhere Bildqualität.

  • Seite 12: 1C: Anschließen Von Komponenten Mit Lediglich Analogen Audiobuchsen

    1c: Anschließen von Komponenten mit lediglich analogen Audiobuchsen Anschließen von Audiokomponenten G) finden Sie auf Seite 6. Näheres zu den erforderlichen Kabeln (A – DIGITAL OPTICAL COMPONENT VID ANTENNA VIDEO 2 MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT SA-CD/ VIDEO 2...

  • Seite 13: Anschließen Von Videokomponenten

    Anschließen von Videokomponenten Wenn Sie Ihr Fernsehgerät an die Buchse MONITOR VIDEO OUT anschließen, können Sie die Bilder vom ausgewählten Eingang wiedergeben lassen (Seite 23). Näheres zu den erforderlichen Kabeln (A – G) finden Sie auf Seite 6. Videorecorder OUTPUT VIDEO Fernsehmonitor AUDIO...

  • Seite 14: 2: Anschließen Der Antennen

    2: Anschließen der Antennen Schließen Sie die mitgelieferte AM-Ringantenne und die UKW-Wurfantenne an. AM-Ringantenne (mitgeliefert) UKW-Wurfantenne (mitgeliefert) DIGITAL OPTICAL COMPONENT VIDE ANTENNA VIDEO 2 MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT SA-CD/ VIDEO 2 MONITO COAXIAL AUDIO CENTER AUDIO IN...

  • Seite 15: 3: Anschließen Der Lautsprecher

    3: Anschließen der Lautsprecher Schließen Sie die Lautsprecher an den Receiver an. An diesen Receiver können Sie ein 6.1-Kanal- Lautsprechersystem anschließen. Um einen hervorragenden Mehrkanal-Raumklang wie im Kino produzieren zu können, sind fünf Lautsprecher (zwei vordere Lautsprecher, ein mittlerer Lautsprecher und zwei Raumklanglautsprecher) sowie ein Tiefsttonlautsprecher (5.1 Kanäle) erforderlich.
  • Seite 16 Erforderliche Kabel A Lautsprecherkabel (nicht mitgeliefert) B Monaurales Audiokabel (nicht mitgeliefert) (–) Schwarz Lautsprecher vorne Lautsprecher vorne Hinterer Mittlerer (rechts) (links) Lautsprecher Raumklanglautsprecher SURROUND BACK NENT VIDEO – /B–Y /R–Y CENTER EO 2 MONITOR FRONT A FRONT B – – AUDIO SPEAKERS SURROUND...

  • Seite 17: 4: Anschließen Des Netzkabels

    Ausführen grundlegender 4: Anschließen des Konfigurationsschritte Netzkabels Initialisieren Sie den Receiver vor der ersten Inbetriebnahme wie im Folgenden beschrieben. Einstellen des Mit diesen Schritten können Sie vorgenommene Einstellungen auch wieder auf die werkseitigen Spannungswählschalters Standardwerte zurücksetzen. Verwenden Sie Wenn der Receiver an der Rückseite mit einem dazu die Tasten am Receiver.

  • Seite 18: 5: Vorbereiten Der Lautsprecher

    Parameter für die 5: Vorbereiten der Lautsprecherkonfiguration Lautsprecher Die Standardeinstellung ist unterstrichen. Sie können mit dem Menü SET UP die Größe, x XXXX SET (Schnellkonfiguration der den Abstand und die Position der an diesen Lautsprecher) Receiver angeschlossenen Lautsprecher EASY • einstellen.
  • Seite 19 XXXXX (FRONT) XXXXX (SURROUND) (Größe der vorderen Lautsprecher) (Größe der Raumklanglautsprecher) • LARGE • LARGE Wenn Sie große Lautsprecher anschließen, Wenn Sie große Lautsprecher anschließen, mit denen Bässe effektiv reproduziert werden mit denen Bässe effektiv reproduziert werden können, wählen Sie „LARGE“. können, wählen Sie „LARGE“.
  • Seite 20 umzuleiten. Daher können Sie, auch wenn Sie kleine Hörposition hat wie die vorderen Lautsprecher (A) Lautsprecher verwenden, diese auf „LARGE“ oder sich bis zu 4,5 m näher an der Hörposition einstellen, wenn Sie die Bässe über diese befindet (C). Lautsprecher ausgeben wollen. Umgekehrt können Wenn sich die beiden Raumklanglautsprecher nicht im Sie für einen großen Lautsprecher, über den Sie selben Abstand zur Hörposition befinden, stellen Sie...
  • Seite 21 Wenn Sie beim Einstellen der Parameter Ton Tipp wiedergeben lassen, wird häufig ein besserer Die Position der Lautsprecher ist speziell auf die Raumklang erzielt. Versuchen Sie es! Cinema Studio EX-Modi hin ausgelegt. Für andere Klangfelder ist die Lautsprecherposition XXXX/XX nicht so wichtig. Beim Design der Klangfelder wurde (Position der Raumklanglautsprecher)* davon ausgegangen, dass sich die Dient zum Einstellen der Position der...

  • Seite 22: 6: Einstellen Der Pegel Und Der Balance Der Lautsprecher

    Hinweise 6: Einstellen der Pegel • Der Testton steht nicht zur Verfügung, wenn die Funktion MULTI CH IN verwendet wird. und der Balance der • Diese Einstellungen können zwar alle auch über das Menü LEVEL mit den Bedienelementen an der Lautsprecher Gerätevorderseite vorgenommen werden (wenn der Testton ausgegeben wird, schaltet der Receiver...

  • Seite 23: Bedienen Des Verstärkers

    So verwenden Sie Kopfhörer Schließen Sie die Kopfhörer an die Buchse Bedienen des Verstärkers PHONES an. Auswählen der Komponente • Wenn die Kopfhörer angeschlossen sind, wird die Ausgabe über Lautsprecher automatisch deaktiviert und „SP A“ bzw. „SP Wählen Sie mit den Eingangstasten B“...

  • Seite 24: Wiedergeben Von Mehrkanalton

    Wiedergeben von UKW/AM-Radioempfang Mehrkanalton Über den integrierten Tuner können Sie UKW (FM)- und AM-Sender empfangen. — MULTI CH IN Vergewissern Sie sich zunächst, dass die UKW- und die AM-Antenne an den Receiver Sie können den Ton einer an die Buchsen angeschlossen sind (Seite 14).

  • Seite 25: Direktes Einstellen Von Sendern

    Direktes Einstellen von Automatisches Speichern Sendern von UKW-Sendern Sie können die Frequenz des gewünschten — AUTOBETICAL Senders direkt eingeben. Verwenden Sie dazu die Fernbedienung. (nur Modelle mit Gebietscode CEL, Drücken Sie mehrmals TUNER, um den CEK) Frequenzbereich FM oder AM Mit dieser Funktion können Sie bis zu 30 UKW- auszuwählen.

  • Seite 26: Speichern Von Radiosendern

    Hinweise Speichern von • Drücken Sie während der Autobetical-Funktion am Receiver oder auf der mitgelieferten Fernbedienung Radiosendern keine Taste außer ?/1. • Wenn Sie in eine andere Region umziehen, gehen Sie erneut wie oben erläutert vor, um Sender im neuen Sie können bis zu 30 UKW- oder AM-Sender Sendegebiet zu speichern.

  • Seite 27: Das Radiodatensystem (Rds)

    Drücken Sie MEMORY erneut. Das Radiodatensystem Der Sender wird unter der ausgewählten Speichernummer gespeichert. (RDS) Wenn „MEMORY“ erlischt, bevor Sie MEMORY drücken, beginnen Sie (nur Modelle mit Gebietscode CEL, nochmals bei Schritt 3. CEK) Wenn Sie weitere Sender speichern Mit diesem Receiver können Sie das wollen, gehen Sie wie in Schritt 2 bis 5 Radiodatensystem (RDS) nutzen, bei dem erläutert vor.
  • Seite 28 Programmtypanzeige Beschreibung Anzeigen von RDS- POP M Pop-Musik Informationen ROCK M Rock-Musik Drücken Sie während des Empfangs eines EASY M Unterhaltungsmusik RDS-Senders mehrmals DISPLAY. LIGHT M Instrumentalmusik, Gesang und Mit jedem Tastendruck wechseln die RDS- Chormusik Informationen im Display zyklisch wie folgt: CLASSICS Orchestermusik, Kammermusik, Programmdienstname t Frequenz t...

  • Seite 29: Wechseln Der Anzeige

    Wechseln der Anzeige Wechseln der angezeigten Informationen Sie können das Klangfeld usw. anzeigen lassen, indem Sie die Informationen im Display wechseln. Drücken Sie mehrmals DISPLAY. Mit jedem Tastendruck auf DISPLAY wechselt die Anzeige zyklisch wie folgt: t Ausgewählter Indexname des Eingangs Eingang t Aktuelles Klangfeld Wenn der Tuner ausgewählt ist Programmdienstname...

  • Seite 30: Die Anzeigen Im Display

    Die Anzeigen im Display SP A DIGITAL EX PRO LOGIC II DTS-ES NEO:6 MEMORY SP B SLEEP OPT COAX 96/24 D.RANGE STEREO MONO SL S SR A SW: Leuchtet auf, wenn für den F DTS-ES 96/24: „DTS“ leuchtet auf, wenn Tiefsttonlautsprecher „YES“...
  • Seite 31 M Anzeigen für den Wiedergabekanal: Die Buchstaben (L, C, R usw.) geben die Kanäle an, die wiedergegeben werden. Die Kästchen um die Buchstaben variieren und zeigen damit an, wie der Receiver den Originalton je nach Lautsprechereinstellung heruntermischt. L (Vorne links), R (Vorne rechts), C (Mitte (monaural)), SL (Raumklang links), SR (Raumklang rechts), S (Raumklang (monaural oder durch Pro Logic-...

  • Seite 32: Wiedergeben Von Raumklang

    Verbessern der Hi-Fi- Wiedergeben von Raumklang Wiedergabe Wiedergabe nur über die — AUTO FORMAT DIRECT vorderen Lautsprecher Mithilfe des A.F.D.-Modus (Auto Format Direct) können Sie den Decodiermodus für die In diesem Modus gibt der Receiver den Ton nur Tonquelle auswählen. über die Lautsprecher vorne links und rechts aus.

  • Seite 33: Auswählen Eines Klangfeldes

    PLII MUS (PRO LOGIC II MUSIC) Raumklangtechnologie für Heimkino, die von Eine Decodierung im Modus Dolby Pro Logic II Music Sony entwickelt wurde. DCS nutzt die DSP- wird durchgeführt. Diese Einstellung eignet sich ideal Technologie (digitaler Signalprozessor) und für normale Stereoquellen, z. B. CD.
  • Seite 34 Bildern mit Mehrkanal-Raumklangeffekten. Sie können x HALL damit die Klangeigenschaften der Tonstudios Erzeugt den akustischen Eindruck eines klassischen von Sony Pictures Entertainment zuhause Konzertsaals. reproduzieren. Die CINEMA STUDIO EX-Modis bestehen aus x JAZZ (JAZZ CLUB) den folgenden drei Elementen.

  • Seite 35: Auswählen Des Decodiermodus Für Einen Hinteren Raumklanglautsprecher

    So schalten Sie den Auswählen des Raumklangeffekt aus Decodiermodus für einen Wählen Sie mit 2CH die Opion 2CH ST.“ oder „ drücken Sie mehrmals A.F.D., um A.F.D. „ hinteren AUTO“ auszuwählen. Raumklanglautsprecher Tipps • Der Receiver speichert das zuletzt ausgewählte Klangfeld für einen Eingang und stellt dieses wieder —...

  • Seite 36: Mit Dieser Funktion Können Sie Bei Einem Mehrkanaligen

    Mit dieser Funktion können Sie bei einem mehrkanaligen Je nach Eingangssignalstrom können Sie den gewünschten Modus für einen hinteren Raumklanglautsprecher auswählen. Wenn Sie „SB AUTO“ auswählen Wenn der Eingangssignalstrom das 6.1-Kanal-Decodier-Flag enthält, wird auf das Tonsignal für den hinteren Raumklanglautsprecher der geeignete Decoder angewendet. Eingangssignalstrom Ausgangskanal Decodierung für den hinteren...

  • Seite 37: Weitere Einstellungen

    Anpassen von Weitere Einstellungen Klangfeldern Wechseln des Sie können die Klangfelder an Ihre individuellen Toneingangsmodus bei Hörgewohnheiten anpassen, indem Sie digitalen Komponenten Einstellungen im Menü LEVEL vornehmen. Hinweis zu den angezeigten Optionen — INPUT MODE Welche Optionen Sie in den einzelnen Menüs einstellen können, hängt vom Klangfeld ab.

  • Seite 38: Parameter Im Menü Level

    Parameter im Menü LEVEL Zurücksetzen von Die Standardeinstellung ist unterstrichen. Klangfeldern auf die BAL. L/R XX werkseitigen Einstellungen (Balance der vorderen Lautsprecher) Werkseitige Einstellung: BALANCE (0) Verwenden Sie dazu die Tasten am Receiver. Dient zum Einstellen der Balance zwischen dem linken und rechten Lautsprecher vorne.

  • Seite 39: Einstellen Der Tonqualität

    Einstellen der Tonqualität Einstellungen für weitere Optionen Sie können die Tonqualität (Bässe, Höhen) der vorderen Lautsprecher über das Menü TONE einstellen. Einstellen des Receivers über Starten Sie die Wiedergabe einer das Menü CUSTOMIZE Tonquelle, die mit Mehrkanal- Im Menü CUSTOMIZE können Sie Raumklangeffekten codiert wurde verschiedene Receiver-Einstellungen (DVD usw.).
  • Seite 40 x SB XXXX • M+S (Hauptton+Zweitton) (Decodiermodus für hinteren Der Ton der Original- und Zweitsprache wird Raumklanglautsprecher) gemischt ausgegeben. Den Decodiermodus für einen hinteren x NAME IN Raumklanglautsprecher können Sie im Menü (Benennen von gespeicherten Sendern CUSTOMIZE einstellen (Seite 35). und Eingängen) Erläuterungen zu den einzelnen Decodiermodi finden Dient zum Eingeben eines Namens für gespeicherte...

  • Seite 41: Sonstige Funktionen

    Tipps • Sie können den Zeichentyp durch wiederholtes Sonstige Funktionen Drücken von + oder – folgendermaßen auswählen. Benennen gespeicherter Buchstaben (Großbuchstaben) t Zahlen t Symbole Sender und Eingänge • Zum Eingeben eines Leerzeichens drücken Sie so oft + oder –, bis ein Leerzeichen im Display erscheint.

  • Seite 42: Die Automatische Ausschaltfunktion (Sleep-Timer)

    Die automatische Auswählen des Ausschaltfunktion (Sleep- Lautsprechersystems Timer) Sie können auswählen, welche vorderen Lautsprecher Sie verwenden wollen. Sie können den Receiver so einstellen, dass er Drücken Sie mehrmals SPEAKERS (OFF/A/ sich automatisch nach einer angegebenen Dauer B/A+B) und wählen Sie die zu ausschaltet.

  • Seite 43: Aufnahme

    Aufnehmen auf eine Aufnahme Videokassette Vergewissern Sie sich zunächst, dass alle Sie können mit dem Receiver von einem Komponenten korrekt angeschlossen sind. Videorecorder, einem Fernsehgerät oder einem DVD-Player aufnehmen. Sie können eine Videokassette auch mit einer Reihe von Aufnehmen auf eine Tonquellen nachvertonen.

  • Seite 44: Bedienen Des Receivers Mit Der Fernbedienung Rm-U306B

    Bedienen des Receivers mit der Fernbedienung RM-U306B Mit der Fernbedienung RM-U306B können Sie Beschreibung der Tasten die Komponenten des Systems steuern. auf der Fernbedienung Vorbereitungen Einlegen von Batterien in die SLEEP Fernbedienung SYSTEM STANDBY Legen Sie R6-Batterien (Größe AA) VIDEO 1 VIDEO 2 polaritätsrichtig (+ und –...
  • Seite 45 (Drücken Sie Videorecorder/ Audio-/ Satellitentuner/ Disc oder eines Titels gleichzeitig Satellitentuner/ Videokomponenten LD-Player/ mit den Zahlentasten AV ?/1 1 CD-Player/ von Sony. MD-Deck/ drücken Sie diese und ?/1 2) VCD-Player/ DAT-Deck/ Taste, um die LD-Player/ Kassettendeck Auswahl zu DVD-Player/ bestätigen.
  • Seite 46 Taste auf der Komponente Funktion Taste auf der Komponente Funktion Fernbedienung Fernbedienung TUNER 5 Receiver Wiedergeben von -/-- wh Fernsehgerät Auswählen des Radioprogrammen. Kanaleingabemodus: ein- oder zweistellig. TV CH Fernsehgerät Auswählen eines +/– qh gespeicherten ?/1 2 Receiver Ein- und Ausschalten des Receivers.

  • Seite 47: Ändern Der Werkseitigen Belegung Einer Eingangstaste

    VTR 3*) Fernsehgerät DSS (Digitaler Satelliten- >10 Receiver) DVD-Player ENTER VCD-Player *Videorecorder von Sony arbeiten mit der Einstellung VTR 1, 2 oder 3. Dies entspricht Beta, 8 mm bzw. VHS. Nun können Sie mit der Taste MD/TAPE das Kassettendeck steuern. Fortsetzung...
  • Seite 48 So setzen Sie eine Taste auf ihre werkseitige Einstellung zurück Gehen Sie wie oben erläutert vor. So setzen Sie alle Eingangstasten auf ihre werkseitige Einstellung zurück Drücken Sie gleichzeitig ?/1, AV ?/1 und MASTER VOL –.

  • Seite 49: Weitere Informationen

    Stromnetz verbunden, solange das sollten Sie Fragen haben, wenden Sie sich bitte an Netzkabel mit der Netzsteckdose verbunden ist. Ihren Sony-Händler. • Wenn Sie den Receiver längere Zeit nicht benutzen wollen, trennen Sie ihn von der Netzsteckdose. Ziehen Sie dabei immer am Stecker des Netzkabels, niemals am Kabel selbst.

  • Seite 50: Störungsbehebung

    Von analogen 2-Kanal-Tonquellen ist kein Ton Störungsbehebung zu hören. • Vergewissern Sie sich, dass INPUT MODE nicht auf „COAX IN“ oder „OPT IN“ eingestellt ist Sollten an Ihrem Receiver Störungen auftreten, (Seite 37). versuchen Sie, diese anhand der folgenden „ •...
  • Seite 51 • Der Parameter zum Einstellen der Größe des Der UKW-Empfang ist mangelhaft. mittleren/der Raumklanglautsprecher muss auf • Schließen Sie den Receiver über ein 75-Ohm- „SMALL“ oder „LARGE“ eingestellt sein Koaxialkabel (nicht mitgeliefert) wie unten (Seite 19). dargestellt an eine UKW-Außenantenne an. Wenn •...
  • Seite 52 * Nur Modelle mit Gebietscode CEL, CEK. Wenn das Problem bestehen Fernbedienung bleibt Die Fernbedienung funktioniert nicht. Wenden Sie sich an Ihren Sony-Händler. • Richten Sie die Fernbedienung auf den Fernbedienungssensor am Receiver. Querverweise zum Löschen des • Entfernen Sie Hindernisse zwischen der Speichers im Receiver Fernbedienung und dem Receiver.

  • Seite 53: Technische Daten

    Modelle mit Gebietscode AR, KR Technische Daten Nennleistungsabgabe im Stereomodus (8 Ohm, 1 kHz, 0,7 % gesamte harmonische Verzerrung) Verstärker 100 W + 100 W Leistungsabgabe 90 W + 90 W Modelle mit Gebietscode U, CA Referenzleistungsabgabe Nennleistungsabgabe im Stereomodus (8 Ohm, 1 kHz, 10 % gesamte harmonische (8 Ohm, 20 Hz –...
  • Seite 54 1) Gemessen unter folgenden Bedingungen: Ausgänge (analog) Gebietscode Betriebsspannung MD/TAPE (OUT), Spannung: 500 mV VIDEO 1 (AUDIO OUT) Impedanz: 10 kOhm U, CA 120 V Wechselstrom, 60 Hz SUB WOOFER Spannung: 2 V SP, CEL, CEK, AR, KR 230 V Wechselstrom, Impedanz: 1 kOhm 50 Hz Tonqualität...
  • Seite 55 6) Sie können beim AM-Empfangsintervall zwischen Mitgeliefertes Zubehör 9 kHz und 10 kHz wechseln. Stellen Sie einen AM- UKW-Wurfantenne (1) Sender ein und schalten Sie danach den Receiver AM-Ringantenne (1) aus. Halten Sie PRESET TUNING + oder TUNING Fernbedienung RM-U306B (1) + gedrückt und drücken Sie ?/1.

  • Seite 56: Liste Der Teile Und Bedienelemente Mit Referenzseiten

    Liste der Teile und Bedienelemente mit Referenzseiten Wozu dient diese Seite? Nummer in der Abbildung Sie finden hier eine Abbildung mit den Bedienelementen DISPLAY (28, 29, 51) des Receivers und die Seiten, auf denen diese Bedienelemente in dieser Anleitung erwähnt werden. Tasten-/Teilebezeichnung Referenzseite Hauptgerät I - O...

  • Seite 57: Index

    Index Aufnahme Klangfeld auf eine Videokassette 43 anpassen 37 – auf Musikkassette oder MD 43 auswählen 33 – Auswählen werkseitig vorprogrammiert 33 – Klangfeld 33 zurücksetzen 38 Komponente 23 vordere Lautsprecher 42 Automatischer Sendersuchlauf 24 Lautsprecher Anordnung 15 anschließen 15 Benennen 41 Einstellen von Lautsprecherpegel und Balance LEVEL, Menü...
