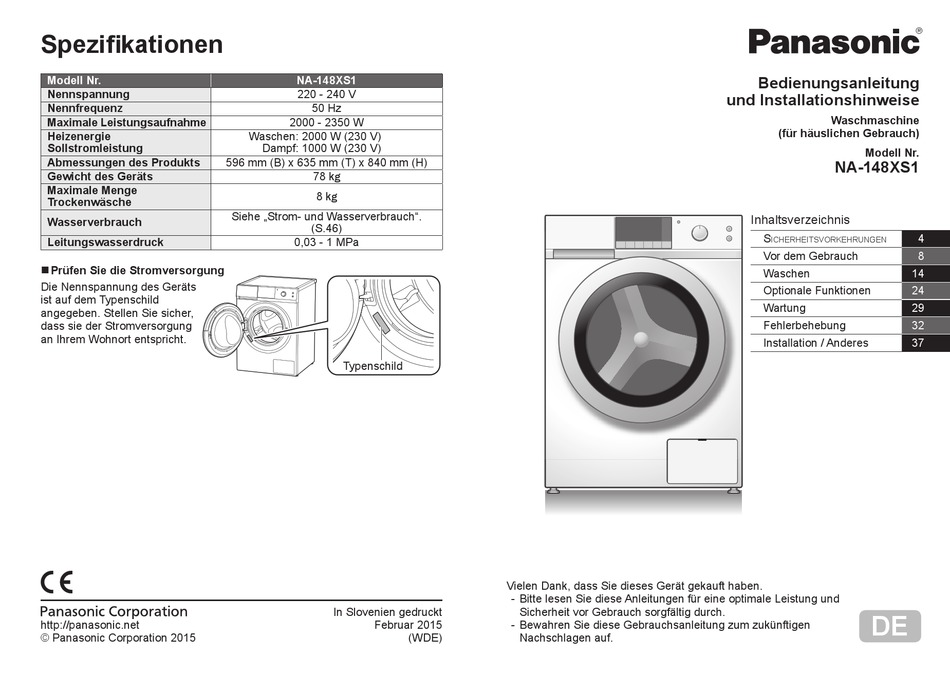

Spezifi kationen
Modell Nr.
Nennspannung
Nennfrequenz
Maximale Leistungsaufnahme
Heizenergie
Sollstromleistung
Abmessungen des Produkts
Gewicht des Geräts
Maximale Menge
Trockenwäsche
Wasserverbrauch
Leitungswasserdruck
„ Prüfen Sie die Stromversorgung
Die Nennspannung des Geräts
ist auf dem Typenschild
angegeben . Stellen Sie sicher,
dass sie der Stromversorgung
an Ihrem Wohnort entspricht .
http://panasonic .net
© Panasonic Corporation 2015
NA-148XS1
220 - 240 V
50 Hz
2000 - 2350 W
Waschen: 2000 W (230 V)
Dampf: 1000 W (230 V)
596 mm (B) x 635 mm (T) x 840 mm (H)
78 kg
8 kg
Siehe „Strom- und Wasserverbrauch" .
( S .46)
0,03 - 1 MPa
Typenschild
In Slovenien gedruckt
Februar 2015
Vielen Dank, dass Sie dieses Gerät gekauft haben .
- Bitte lesen Sie diese Anleitungen für eine optimale Leistung und
Sicherheit vor Gebrauch sorgfältig durch .
- Bewahren Sie diese Gebrauchsanleitung zum zukünftigen
(WDE)
Nachschlagen auf .
Bedienungsanleitung
und Installationshinweise

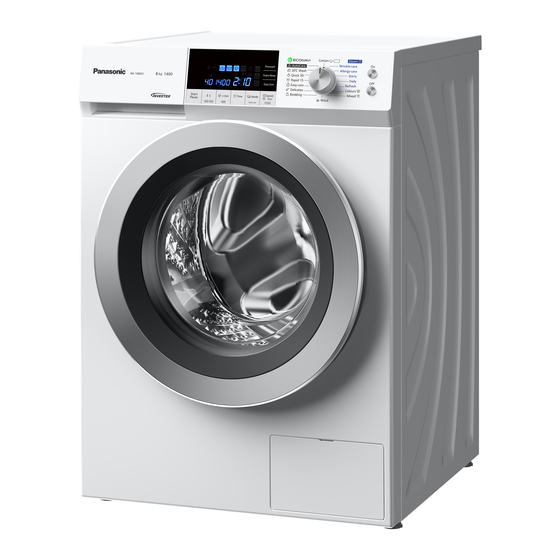

Waschmaschine
(für häuslichen Gebrauch)
Modell Nr.
NA-148XS1
Inhaltsverzeichnis
S
icherheitSvorkehrungen
Vor dem Gebrauch
Waschen
Optionale Funktionen
Wartung
Fehlerbehebung
Installation / Anderes
DE
®
4
8
14
24
29
32
37
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic NA-148XS1
Inhaltszusammenfassung für Panasonic NA-148XS1
- Seite 1 Vielen Dank, dass Sie dieses Gerät gekauft haben . - Bitte lesen Sie diese Anleitungen für eine optimale Leistung und In Slovenien gedruckt Sicherheit vor Gebrauch sorgfältig durch . http://panasonic .net Februar 2015 - Bewahren Sie diese Gebrauchsanleitung zum zukünftigen © Panasonic Corporation 2015 (WDE) Nachschlagen auf .
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis „ Ändern der „ SICHERHEITSVORKEHRUNGEN „ Sicherheitsvorkehrungen . . . . . . . 4 „ Geräteeinstellungen . . . . . . . . . 28 y Löschen des Signaltongebers [Signalton] . -
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Bitte lesen und befolgen Sie diese Sicherheitsmaßnahmen. WARNUNG WARNUNG Hier sind Probleme beschrieben, die zum Tod oder zu schweren Verletzungen führen können. Um elektrische Schläge, Überhitzung, Entzündung oder Brände zu vermeiden Für Ihre Sicherheit und die Ihrer Familie zVerwenden Sie eine Steckdose, die den elektrischen „... -
Seite 4: Richtige Verwendung
Sicherheitsvorkehrungen (Fortsetzung) VORSICHT VORSICHT Hier sind Probleme beschrieben, die zu Verletzungen oder Sachschäden verursachen zWenn Sie ein „ können. Dampfprogramm verwenden oder mit hohen Richtige Verwendung Temperaturen waschen, zDieses Gerät ist nur für Textilien, die gemäß Etikett „ achten Sie darauf, sich maschinenwaschbar sind, geeignet . -
Seite 5: Überprüfen Ihrer Waschmaschine
Überprüfen Ihrer Waschmaschine Vor dem Waschen Waschmittelfach (S .12) „ Bevor Sie die Wäsche in die Überprüfen vor Gebrauch Trommel legen Bedienfeld Um Schäden an Kleidungsstücken oder Vor der ersten Inbetriebnahme (S .10) Fehlfunktionen am Gerät zu vermeiden, des Gerätes oder wenn es länger führen Sie folgende Schritte aus: nicht verwendet wurde, prüfen Sie zEntfernen Sie alle Fremdkörper (wie... -
Seite 6: Bedienfeld
Bedienfeld Bedienelemente Display Diese Abbildung zeigt alle Anzeigen zu Erklärungszwecken . 5 6 7 1. Einschalttasten [Ein] [Aus] 1. Verriegelung 5. Temperatur „ z : Kindersicherung Halten Sie „Mode“ mindestens : Während des Betriebs 6. Schleuderdrehzahl 2. Wählschalter für 5 Sekunden lang gedrückt, um Die Tür ist verriegelt . - Seite 7 Waschmittel zGeben Sie Waschmittel usw . zu, bevor Sie „Start / Pause“ drücken . „ Waschmittel Wasserenthärter zLesen Sie die Anweisungen auf der Packung des Waschmittels bzw . anderen „ verwendeten Mittels bezüglich der Wäschemenge, des Verschmutzungsgrads Bitte benutzen Sie ein schwach Wenn Sie in einem Gebiet mit hartem schäumendes Waschmittel .
-
Seite 8: Waschmaschine
Waschen Grundlegendes Verfahren „ Vorbereitung Ändern der Einstellungen zSortieren Sie die Wäsche und geben „ Nach dem Wählen eines Sie sie in die Trommel . (S .9) Programms können Sie die zGeben Sie das Waschmittel zu . (S . 1 2) „... -
Seite 9: Öko-Freundliche Wäsche
Waschen Öko-freundliche Wäsche „ Vorbereitung zSortieren Sie die Wäsche und geben Sie sie in die Trommel . ( S .9) „ zGeben Sie das Waschmittel zu . (S .12) „ Schalten Sie das Gerät ein. Wählen Sie das Programm „Baumwolle“. Der Waschvorgang verbraucht weniger Strom und Wasser, dauert Einstellen des Programms mit... -
Seite 10: X84; Liste Der Programme
Liste der Programme Programm Beschreibung Max . Ladung Zeit* Programm Beschreibung Max . Ladung Zeit* Tägliches Waschen für 50-minütiger Baumwolle 8 kg 1:20 - 2:10 Baumwolle, Leinen und Schnellwaschgang für leicht Schnell 50 4 kg 0:46 - 0:49 Baumwollmischungen . verschmutzte Baumwoll- und Leinenmischungen . -
Seite 11: X84; Details Von Programmen
Details von Programmen Einstellungen Einstellungsbereich Verfügbare Optionen Autom . Einstellung (S .24, 25) (S .26, 27) Extra Temperatur Spülgänge Schleuderdrehzahl Temperatur* Schleuderdrehzahl Mode Schnell / Eco Bügelleicht Vorwäsche Spülen Programm 500 - Baumwolle 40 °C 1400 Kalt - 90 °C 1400... -
Seite 12: X84; Tipps Zu Jedem Programm
Tipps zu jedem Programm Verschmutzung (28 °C - 43 °C) . „Wolle“ und „Feinwäsche“ „Gardinen“ „AutoCare“ zDie Anzeige für verbleibende Zeit „ kann aufgrund der Erkennung „ Beim Waschgang „ Waschbare Artikel Programm, das dank intelligenter während des Betriebs geändert ECONAVI-Sensoren jeden Waschgang zLegen Sie Wäschestücke in der „... -
Seite 13: Ändern Von Programmeinstellungen
Ändern von Programmeinstellungen Nach dem Wählen eines Programms Temperatur anders einstellen Ändern der Schleuderdrehzahl Einstellen der Programm-Endzeit können Sie die Temperatur und die Programm-Endzeit anders einstellen . Sie können die Waschtemperatur je Ändern Sie die Schleuderdrehzahl, Sie können die Zeit einstellen, zu der „... -
Seite 14: Waschen Mit Optionalen Funktionen
Waschen mit optionalen Funktionen Sie können Kombinationen optionaler Vorgänge wählen und ausführen Zeit sparen, Energie sparen Knitterbildung verringern Funktionen mit jedem Programm verwenden . Sie können eine Kombination Wählen Sie dies, wenn Sie schnell Hält die Schleuderdrehzahl auf 800 U/ „... -
Seite 15: X84; Ändern Der Geräteeinstellungen
Ändern der Geräteeinstellungen Wartung Löschen des Signaltongebers Einstellen der Kindersicherung Wasserzuleitungsfilter Wenn der Wasserzuleitungsschlauch eingefroren ist Reinigen Sie den Filter, wenn Wasser nicht richtig zugeleitet wird . 1 Wickeln Sie warme Handtücher Sie können den Signalton am Ende Sie können die Tür verriegeln, um des Programms löschen . -
Seite 16: Ablauffilter
Wartung (Fortsetzung) Waschmittelfach Wasserhahn Geräteoberfläche Ablauffilter Netzstecker Türdichtung Benutzen Sie ein Tuch, um 4 Drehen Sie den Ablauffilter Entfernen Sie einmal im Monat Wasser oder Schmutz vom Gerät Fusseln aus dem Ablauffilter. Eine langsam zum Lösen, so dass nicht abzuwischen . Ansammlung von Fusseln kann den eine große Menge Wasser auf Ablauf beeinträchtigen . -
Seite 17: X84; Öffnen Der Tür Im Notfall
Öffnen der Tür im Notfall Fehlerbehebung Wenn die Tür wegen eines VORSICHT Problem Ursache und Abhilfen Stromausfalls verriegelt bleibt oder zBei Betrieb mit hohen „ - Einstellungen können nicht geändert werden, während ein mit „H“ beginnender Temperaturen besteht die Gefahr während ein Vorgang läuft . - Seite 18 Fehlerbehebung (Fortsetzung) Problem Ursache und Abhilfen Problem Ursache und Abhilfen Beim Spülgang - Der Weichspüler kann die Marke MAX beim - Vor dem Spülen schleudert das Gerät, um verbliebenes fließt kein Wasser Weichspüler fließt Waschmittelfach überschritten haben . (S .12) Wasser abzulassen .
-
Seite 19: Fehleranzeige
- Er ist verstopft . dieser Anleitung angegeben Installationsmethode ausgeführt werden, haftet - Das Schlauchende befi ndet sich unter Wasser. der Panasonic nicht für Unfälle oder entstandene Schäden . - Der Schlauch erstreckt sich über mehr als 3 m . Kein Abpumpen - Das Wasser im Schlauch ist gefroren . -
Seite 20: X84; Bewegen Und Installieren
Bewegen und Installieren Entfernen der Transportsicherungen Ausrichten des Geräts 4 Ziehen Sie die Transportsicherung Legen Sie einen Schraubenschlüssel Die Transportsicherungen sichern die - Drehen Sie die Trommel beim Nr . 17 bereit . (getrennt erhältlich) Innenkomponenten des Geräts und Einsetzen der Transportsicherung heraus . -
Seite 21: Anschließen Der Schläuche
Anschließen der Schläuche Schließen Sie die Schläuche richtig an, um Wasserlecks zu verhindern . Wasserzuleitungsschlauch Ablaufschlauch „ Leitungswasserdruck und „ Ablauf in eine Spüle oder ein „ Maximaler Verbindungsabstand für Schläuche und Netzkabel Wasserfluss Waschbecken zWasserdruck: 0,03-1,0 MPa „ VORSICHT Anschlüsse an rechter Seite Wenn der Wasserdruck diesen Sichern Sie den Ablaufschlauch mit... -
Seite 22: X84; Prüfung Nach Der Installation
Prüfung nach der Installation Checkliste für Geräteteile Probelauf Transportsicherungen Netzstecker £ zHaben Sie beide „ zIst der Netzstecker des Geräts in „ Transportsicherungen eine Steckdose mit 220 - 240 V entfernt und die Abdeckungen Wechselstrom eingesteckt? angebracht? (S .38, 39) (Siehe Rückseite) 5 10 3, 7... -
Seite 23: X84; Achten Sie Auf Die Umwelt
Achten Sie auf die Umwelt Entsorgen der Verpackung Empfohlene Waschmittel Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer entsprechend der Regulation Die zum Schutz der Waschmaschine Entsorgung dieses Abfalls Strafgelder vor Transportschäden (EU) Nr. 1015/2010 verhängt werden . verwendete Verpackung ist ganz Wählen Sie ein geeignetes wiederverwertbar . -
Seite 24: Strom- Und Wasserverbrauch
Produktdatenblatt Name des Lieferanten Panasonic Eco-Funktion Programm Temperatur Ladung Stromverbrauch* Wasserverbrauch* Zeit* ist gewählt Modellkennung des Lieferanten NA-148XS1 Nennkapazität in kg Baumwolle 40 °C – 8 kg 0,90 kWh 75 L 2:10 Baumwolle für das 60 °C bei vollständiger Befüllung Standardprogramm 40 °C*...
