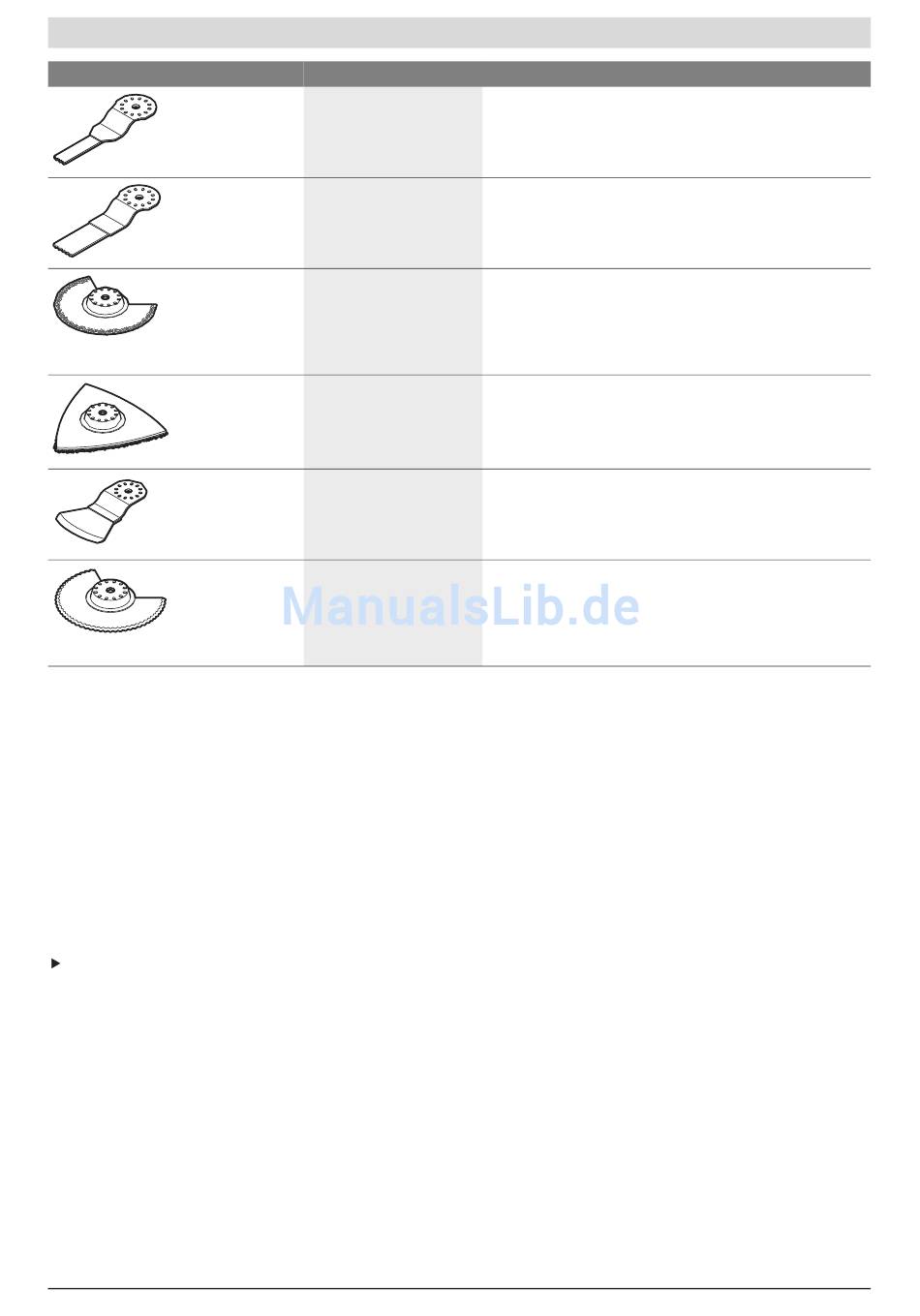

Insatsverktyg
Sågblad i kolstål
för trä
Bimetallsågblad
för metall
Räfflad segment-
sågklinga i hård-
metall
HM-riff-deltaplatta Cementbruk, betongres-
Skavkniv, styv
Bimetallkniv med
segmentvågsslip-
ning
Montering/byte av insatsverktyg
Ta vid behov bort eventuellt monterat insatsverktyg.
Ta bort insatsverktyget genom att lossa skruven 7 med sex-
kantnyckeln 8 och sedan ta loss verktyget.
Placera insatsverktyget (t.ex. ett sågblad 6) på verktygsfästet
5 så att verktygets urtag hakar i verktygsfästets kammar.
Insatsverktyget kan placeras i valfritt spärrläge på verktygs-
fäste för en säker och vilsam arbetsställning. Placera verkty-
get så att gapet är riktat nedåt (verktygsbeteckningen kan
läsas ovanifrån, som bilden på grafiksidan visar).
Montera insatsverktyget med skruven 7. Dra år skruven 7 sta-
digt med sexkantnyckel 8.
Kontrollera att insatsverktyget sitter stadigt. Felaktigt
eller dåligt fastsatta insatsverktyg kan lossa under arbetet
och leda till personskada.
Lägg upp djupanslaget
Djupanslaget 11 kan användas med segmentsågklingor, räff-
lade segmentsågklingor och segmentknivar.
Ta vid behov bort eventuellt monterat insatsverktyg.
Skjut djupanslaget 11 med textsidan uppåt över verktygsfäs-
tet 5 mot stopp på elverktygets motorhuvud.
Djupanslaget är avsett för följande sågdjup:
– Med segmentsågklingor ACZ 85 .. och en diameter på
85 mm: Sågdjup 8 mm, 10 mm, 12 mm och 14 mm (märk-
ning i större skrift på djupanslaget och saknar klämmor).
Bosch Power Tools
Material
Trävirke, mjuk plast
Metall (t.ex. icke härdade
spikar, skruvar, klena pro-
filer), icke-järnmetaller
Cementfogar, mjuka vägg-
plattor, glasfiberarmerad
plast och andra nötande
material
ter, trä, abrasivt material
Mattor, golvbeläggning
Isolationsmaterial, isole-
ringsplattor, golvplattor,
stegljudsisoleringsplat-
tor, kartong, matta,
gummi, läder
– Med segmentsågklingor ACZ 100 .. och en diameter på
Använd lämplig segmentsågklinga för önskat sågdjup. Vrid
djupanslaget 11 så att önskat sågdjup ligger ovanför partiet
på valt sågblad.
Demontera djupanslaget 11 för alla andra sågdjup och när
andra insatsverktyg används. Ta bort insatsverktyget och dra
bort djupanslaget från motorhuvudet.
Montering/byte av slippapper på slipplattan
Slipplattan 9 är försedd med en kardborrsväv för snabb och
enkel infästning av slippapperen med kardborrssystem.
Knacka slipplattans 9 kardborrsväv ren innan slippapperet
10 sätts på för att uppnå optimal infästning.
Lägg upp slippapperet 10 kant i kant med en sida på slipplat-
tan 9, tryck sedan kraftigt fast slippapperet på slipplattan.
För att optimal dammutsugning ska kunna garanteras måste
slippapperets hål överensstämma med slipplattans.
För borttagning av slippapperet 10 grip tag i ett hör och dra av
papperet från slipplattan 9.
Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta
93 mm i Bosch tillbehörsprogram kan användas.
Sliptillbehör som fiber/polerfilt placeras på samma sätt på
slipplattan.
Användning
Mindre kap- eller insågssnitt;
exempel: urtag i möbler för kabelanslutningar
Mindre kap- eller insågssnitt;
exempel: avkortning av profiler, kapning av fästelement
såsom klämmor
Skärning och kapning invid kanter, i hörn och på svårtill-
gängliga platser;
exempel: rengöring av fogar mellan väggplattor efter för-
bättringar, sågning av urtag i stenplattor, gipsplattor eller
plast
Raspning och slipning på hård undergrund;
exempel: borttagning av cementbruk och kakellim (t.ex. vid
ersättning av skadade kakel)
Skavning på hård undergrund;
exempel: borttagning av matt- och kakellim
Kapning av mjuka material
100 mm: Sågdjup 14 mm, 16 mm, 18 mm och 20 mm
(märkning i mindre skrift på djupanslaget och i klämmorna).
