26
de | Anschluss
2
1
1

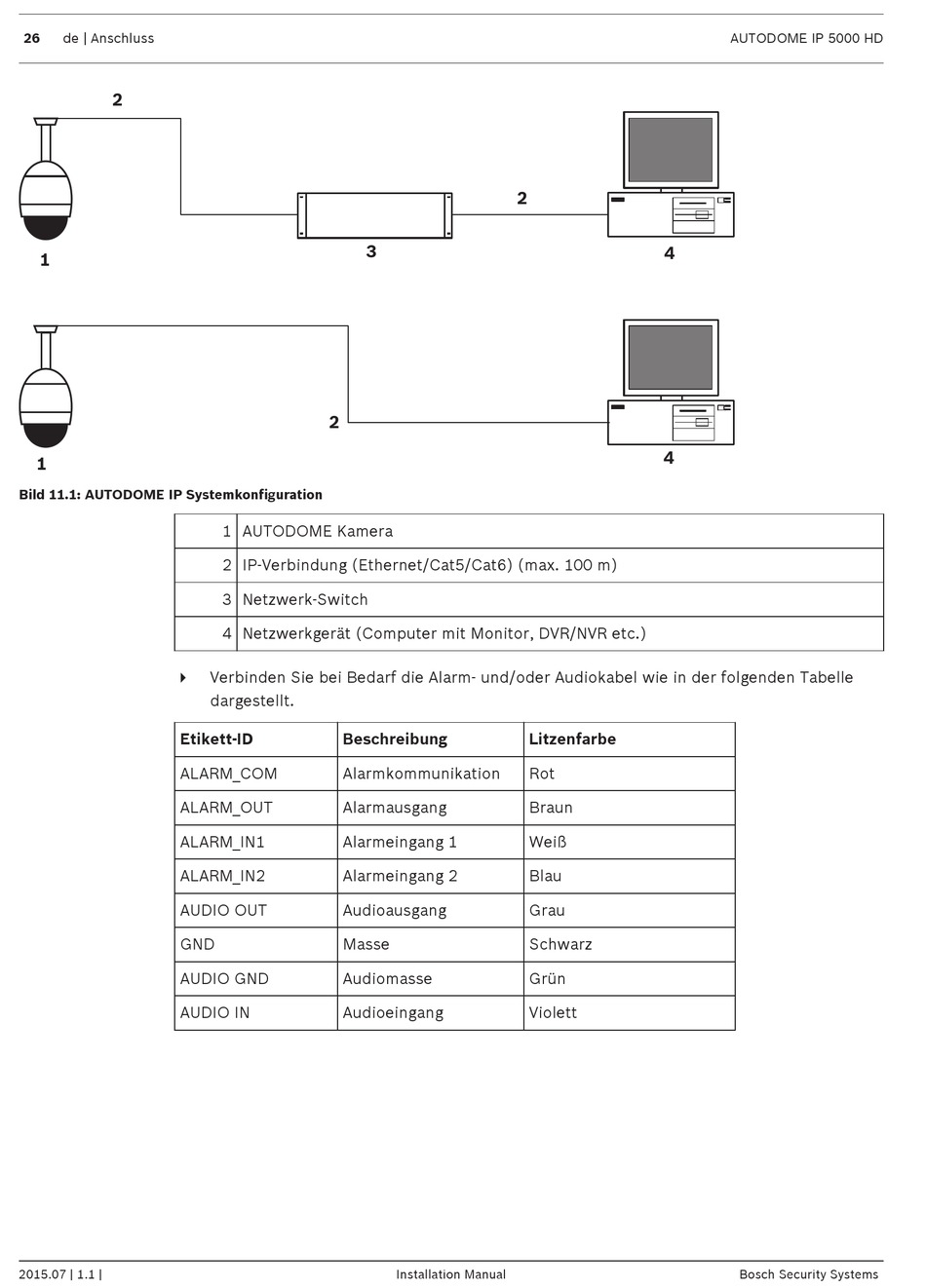

Bild 11.1: AUTODOME IP Systemkonfiguration
4
Etikett-ID
ALARM_COM
ALARM_OUT
ALARM_IN1
ALARM_IN2
AUDIO OUT
GND
AUDIO GND
AUDIO IN
2015.07 | 1.1 |
3
2
1 AUTODOME Kamera
2 IP-Verbindung (Ethernet/Cat5/Cat6) (max. 100 m)
3 Netzwerk-Switch
4 Netzwerkgerät (Computer mit Monitor, DVR/NVR etc.)
Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle
dargestellt.
Beschreibung
Alarmkommunikation
Alarmausgang
Alarmeingang 1
Alarmeingang 2
Audioausgang
Masse
Audiomasse
Audioeingang
2
Litzenfarbe
Rot
Braun
Weiß
Blau
Grau
Schwarz
Grün
Violett
Installation Manual
AUTODOME IP 5000 HD
4
4
Bosch Security Systems
