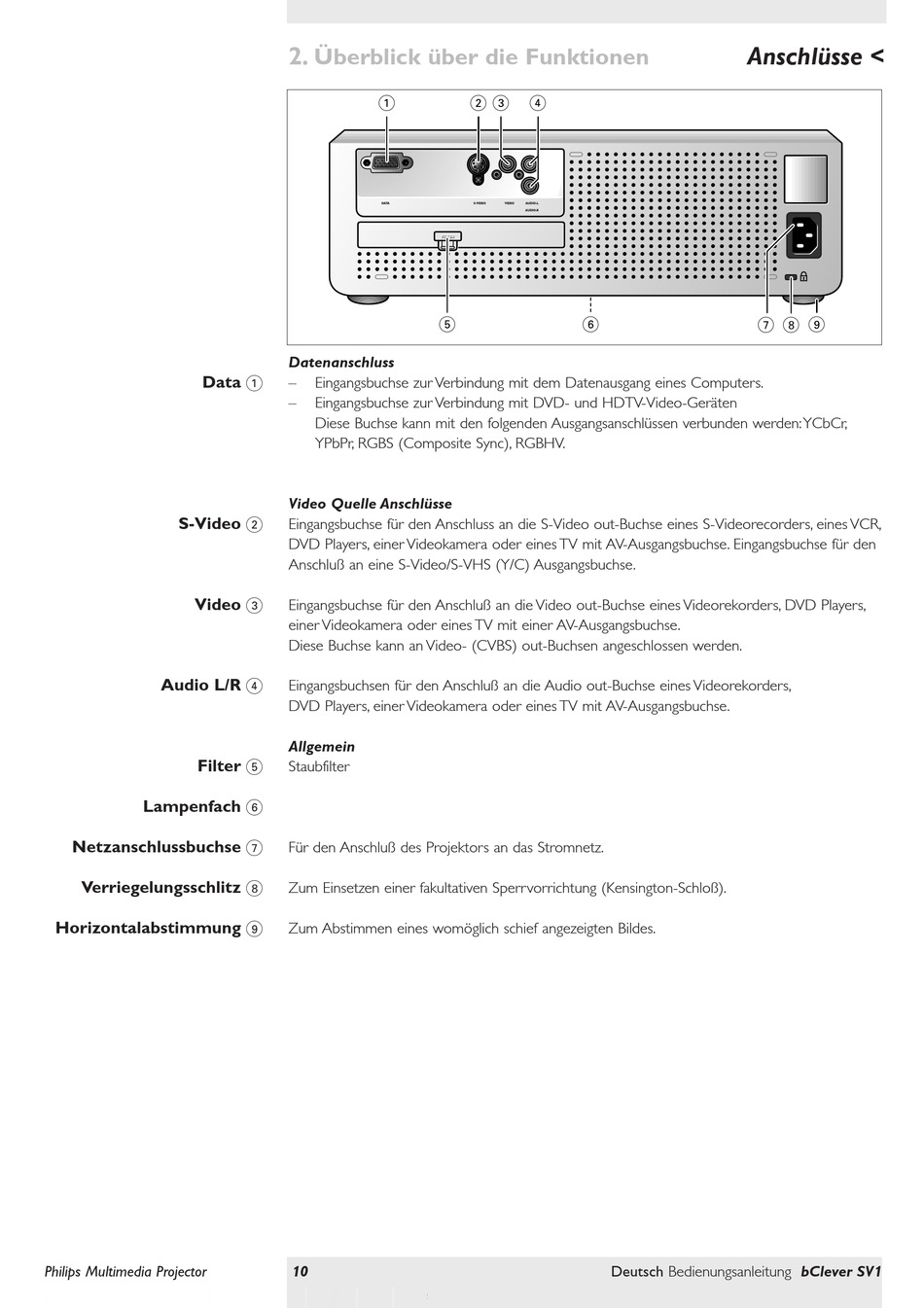

Anschlüsse - Philips bClever SV1 Bedienungsanleitung

Data 1
S-Video 2
Video 3
Audio L/R 4
Filter 5
Lampenfach 6
Netzanschlussbuchse 7
Verriegelungsschlitz 8
Horizontalabstimmung 9
Philips Multimedia Projector
2.
Überblick über die Funktionen
1
DATA
FILTER FILTER
5
Datenanschluss
– Eingangsbuchse zur Verbindung mit dem Datenausgang eines Computers.
– Eingangsbuchse zur Verbindung mit DVD- und HDTV-Video-Geräten
Diese Buchse kann mit den folgenden Ausgangsanschlüssen verbunden werden:YCbCr,
YPbPr, RGBS (Composite Sync), RGBHV.
Video Quelle Anschlüsse
Eingangsbuchse für den Anschluss an die S-Video out-Buchse eines S-Videorecorders, eines VCR,
DVD Players, einer Videokamera oder eines TV mit AV-Ausgangsbuchse. Eingangsbuchse für den
Anschluß an eine S-Video/S-VHS (Y/C) Ausgangsbuchse.
Eingangsbuchse für den Anschluß an die Video out-Buchse eines Videorekorders, DVD Players,
einer Videokamera oder eines TV mit einer AV-Ausgangsbuchse.
Diese Buchse kann an Video- (CVBS) out-Buchsen angeschlossen werden.
Eingangsbuchsen für den Anschluß an die Audio out-Buchse eines Videorekorders,
DVD Players, einer Videokamera oder eines TV mit AV-Ausgangsbuchse.
Allgemein
Staubfilter
Für den Anschluß des Projektors an das Stromnetz.
Zum Einsetzen einer fakultativen Sperrvorrichtung (Kensington-Schloß).
Zum Abstimmen eines womöglich schief angezeigten Bildes.
10
2 3 4
S-VIDEO VIDEO AUDIO-L
AUDIO-R
6
Deutsch Bedienungsanleitung bClever SV1
Anschlüsse
<
7 8 9
