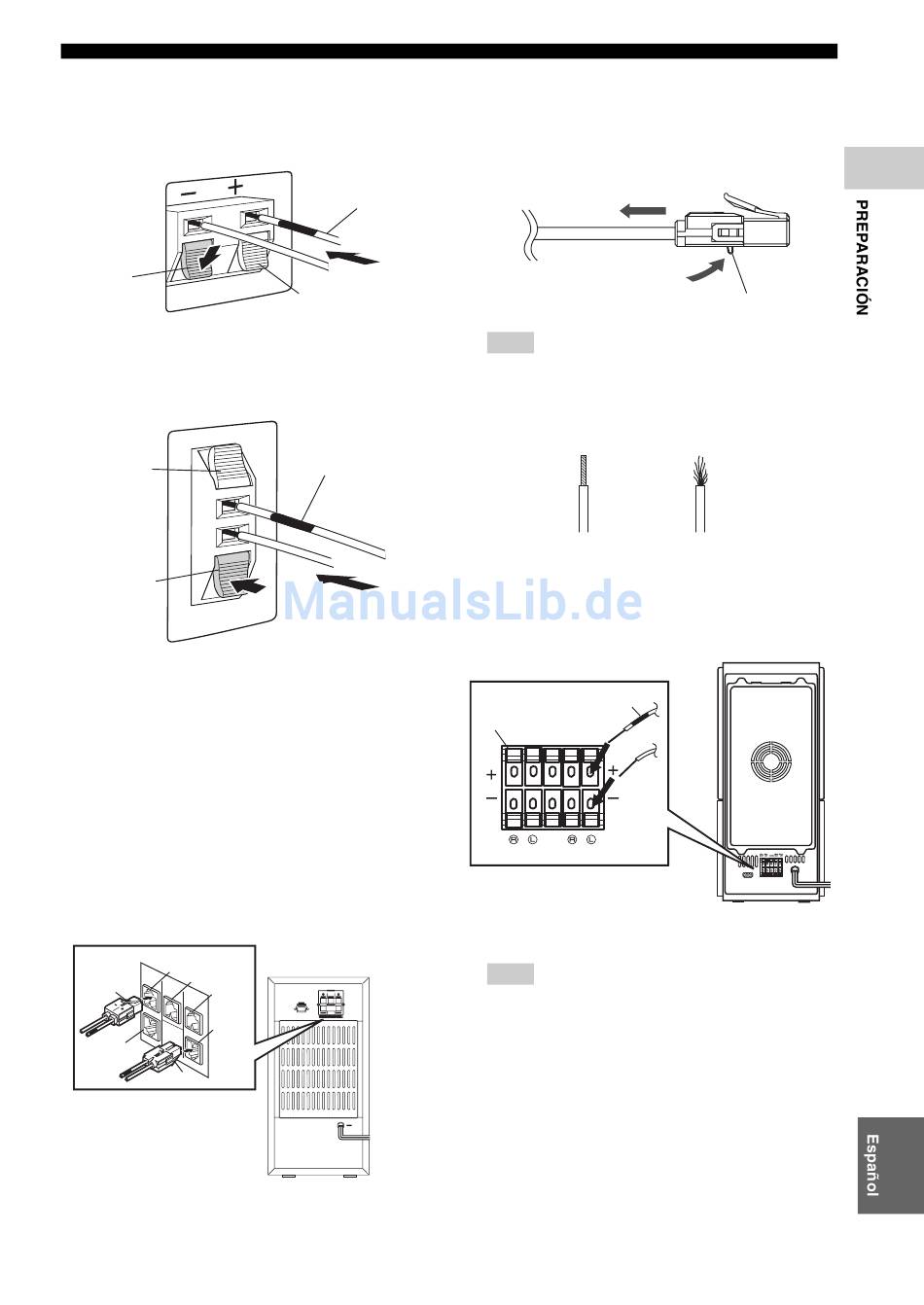

■ Conexión de los cables de altavoces
Conecte el cable de altavoz con banda de color al conector
(+) (rojo) de los altavoces delanteros/central/surround y el
cable con línea blanca al conector (–) (negro)).
Palanca
(Negro)
Presione la palanca, luego
inserte el cable en el agujero
y suelte la palanca.
Palanca
(Rojo)
Palanca
(Negro)
Presione la palanca, luego
inserte el cable en el agujero
y suelte la palanca.
■ Conexión del altavoz de subgraves
Inserte la clavija del cable de altavoz en el jack de altavoz
del mismo color hasta que oiga un ruido seco.
• FRONT R (Rojo), CENTER (Verde), FRONT
L (Blanco): Inserte la clavija del cable con la
lengüeta hacia arriba.
• SURROUND R (Gris), SURROUND L (Azul):
Inserte la clavija del cable con la lengüeta hacia
abajo.
Rojo
Verde
Blanco
Lengüeta
Azul
Gris
Lengüeta
Banda
de color
Palanca
(Rojo)
Banda de
color
NX-SW301
Antes de conectar los cables de altavoz al altavoz de
subgraves (NX-SW300), quite las clavijas de los cables de
altavoz suministrados.
Mantenga presionado el botón de liberación y retire el
cable de altavoz suministrado de la clavija del cable.
Nota
Asegúrese de torcer el alma del cable firmemente
hacia la derecha. Si la tuerce mal se puede causar un
cortocircuito.
Bien
• FRONT R (Rojo), CENTER (Verde), FRONT
L (Blanco):
• SURROUND R (Gris), SURROUND L (Azul):
Banda de
color
Palanca
SPEAKERS
FRONT CENTER SURROUND
Levante la palanca, luego
inserte el cable en el
agujero y suelte la palanca.
Nota
No use una fuerza excesiva cuando inserte la clavija
del cable. Si lo hace podrá dañar la clavija o el jack del
altavoz.
CONEXIONES DEL SISTEMA
Botón de liberación
Mal
NX-SW300
