Montaje del tocadiscos

Para impedir daños durante el transporte, algunas partes del equipo
han sido desmontadas.
Monte el tocadiscos en el orden siguiente.
• No conecte el cable de alimentación de CA hasta después de
completar el montaje.
• Deje sin colocar la tapa contra el polvo hasta después de
completar el montaje y los ajustes.
Conexiones e instalación
Conexión a un amplificador y a la red de CA
1. Conecte el cable de tierrra PHONO y los cables PHONO
estéreo a los terminales PHONO del amplificador.
Cable fono estéreo
• Si el cable de tierra no está conectado se oirá un zumbido
procedente de la fuente de alimentación de CA.
• Si hace la conexión a un amplificador que no tiene terminales
PHONO no obtendrá el volumen o la calidad sonora
adecuados.
2. Conecte el cable de alimentación de CA.
• Conecte este cable sólo después de haber completado todas
las demás conexiones.
• Confirme el vatiaje de las tomas de CA de los amplificadores y
receptores antes de utilizarlas con esta unidad. Esta unidad
consume 15 W.
Esta unidad
A una toma
de corriente
Cable de tierra
2
RQT7019
4
Cable fono estéreo
52
Almohadilla del plato
1
giratorio
Plato giratorio
3
Husillo central
2
Brazo sonoro
Blanco (L)
Rojo (R)
Amplificador
SIGNAL GND
(no incluido)
PHONO
(L) (R)
1 1
1

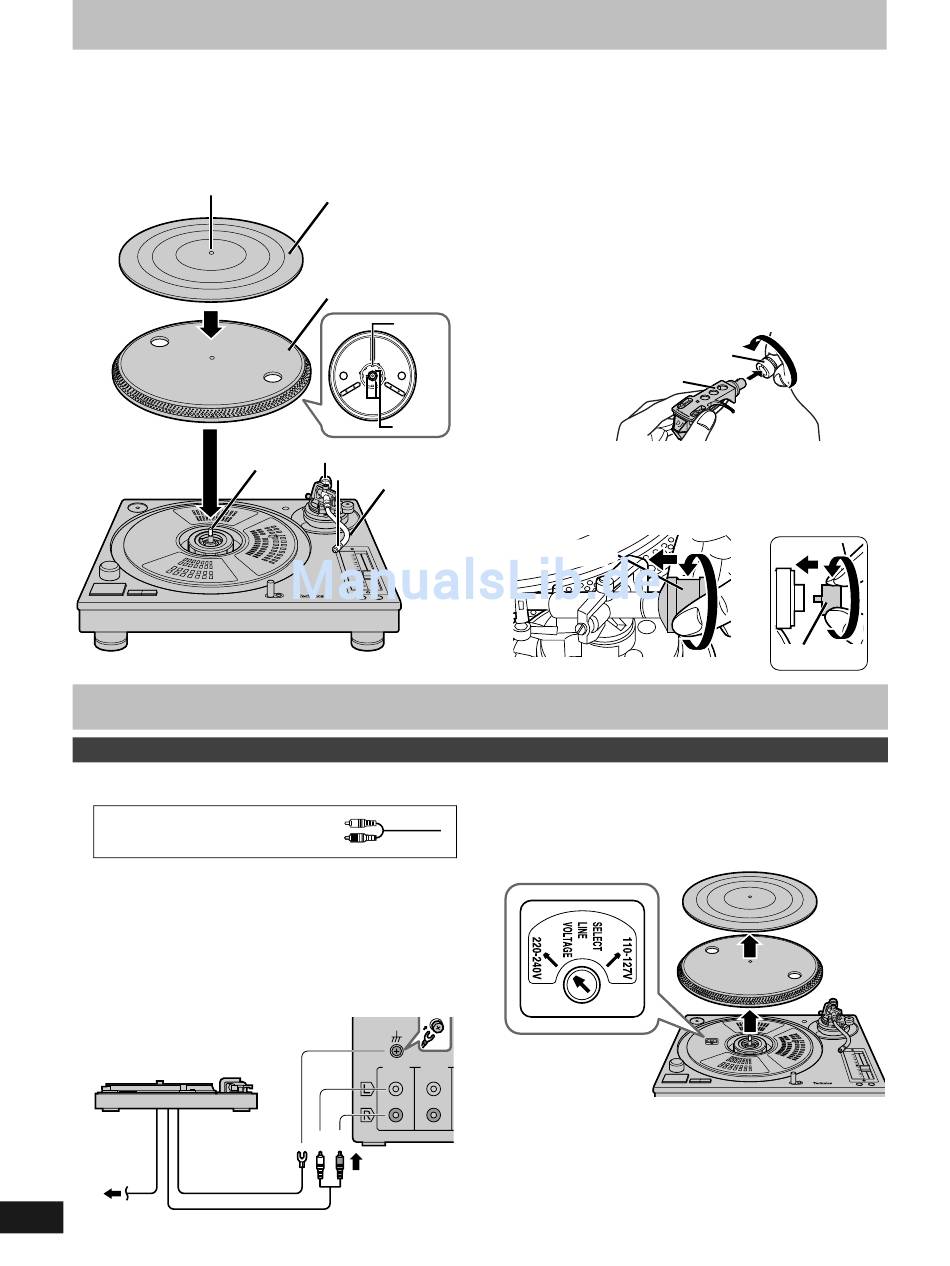

Coloque el plato giratorio y su
almohadilla.
Ponga el plato giratorio en el husillo central y luego coloque
encima la almohadilla.
• Tenga mucho cuidado al poner el plato giratorio en la
unidad principal. El imán de la parte inferior del plato
giratorio ha sido ajustado con suma precisión, y el contacto
brusco con el mismo puede desplazarlo y producir un
funcionamiento defectuoso. Asegúrese de que el imán esté
libre de polvo y partículas de hierro.
• No ajuste los tornillos colocando el imán en el plato
giratorio. Si se desplaza el imán no se puede garantizar el
buen rendimiento de la unidad.
2
Coloque la cápsula de la cabeza.
Coloque la cápsula de la cabeza en el brazo sonoro,
manténgala horizontal y apriete la tuerca de bloqueo.
Imán
Cápsula de la cabeza
Tornillos
3
Coloque el contrapeso principal en la
parte trasera del brazo sonoro.
Si el cartucho pesa entre 10 y 13 g, coloque el contrapeso
auxiliar incluido en el contrapeso principal.
Contrapeso
principal
Para su referencia
En la parte inferior del plato giratorio hay un selector de tensión
alterna. Éste permite cambiar la tensión si usted se desplaza a una
zona donde se emplea una tensión inferior. Compruebe la tensión
de su zona antes de utilizar la unidad. Si el selector tiene que ser
cambiado de posición, gírelo con un destornillador.
TUNER
Tuerca de bloqueo
Contrapeso
auxiliar
