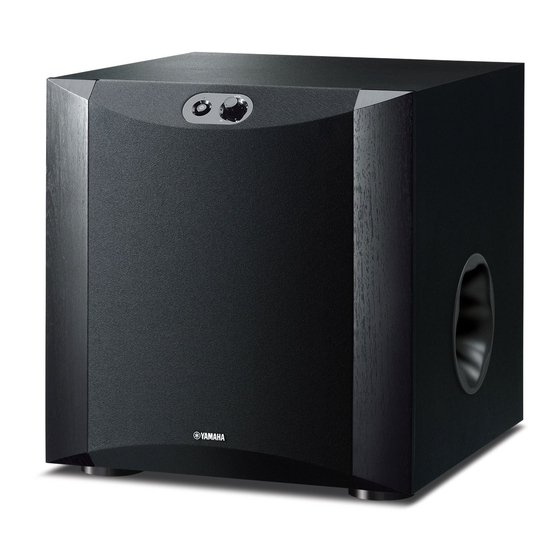

Yamaha NS-SW300 Bedienungsanleitung

MERKMALE
• Dieses Subwoofer-System setzt die von Yamaha
entwickelte Advanced Yamaha Active Servo
Technologie II für eine hochwertige Tiefbasswiedergabe
ein. Dieser Tiefbassklang verleiht Ihrer Stereoanlage
einen realistischeren Heimkino-Effekt.
• Ihr Audiosystem kann bequem durch diesen Subwoofer
ergänzt werden, indem Sie ihn entweder mit den
Lautsprecherklemmen oder den Line-Ausgangs-
Cinchbuchsen des Verstärkers verbinden.
• Für einen optimale Einsatz des Subwoofers muss der
Tiefbasssound des Subwoofers auf den Sound der
Frontlautsprecher abgestimmt werden. Zu diesem
Zweck ist der Subwoofer-Lautsprecher mit einem HIGH
CUT-Regler und einem PHASE-Schalter ausgestattet.
• Mit der automatischen Einschaltfunktion erübrigt sich
das Drücken der STANDBY/ON-Taste zum Ein- und
Ausschalten.
• Der Subwoofer kann gemeinsam mit mehreren Yamaha
Komponenten ein-/ausgeschaltet werden.
Schließen Sie den Subwoofer mit dem mitgelieferten
Systemsteuerkabel an eine Yamaha Komponente an, die
über eine Sytsembuchse verfügt. Durch Ein-/
Ausschalten der angeschlossenen
Komponente wird nun auch der Subwoofer ein-/
ausgeschaltet.
• Die aufgeweitete, leicht gewundene Form des Ports
verbreitet den Luftwirbel an dessen Kante und sorgt für
einen glatten Luftstrom. Dies reduziert den
Geräuschanteil, der dem Originaleingangssignal fremd
ist, und sorgt für eine deutliche, getreue
Niederfrequenzwiedergabe.
• Der Subwoofer kann außerdem einen der Quelle
angepassten Basssound erzeugen. (nur NS-SW300)
Über den B.A.S.S.-Schalter kann ein der Quelle
angepasster Basssound ausgewählt werden.
MITGELIEFERTES ZUBEHÖR
Überprüfen Sie nach dem
Auspacken, dass folgende
Teil vorhanden ist.
Systemsteuerkabel (5 m x 1)
Da die Niederfrequenzen eines Audiosignals lange Wellenlängen aufweisen, werden sie vom menschlichen Gehör als
ungerichtet wahrgenommen. Der Tiefbassbereich erzeugt kein Stereobild. Deshalb reicht ein einziger Subwoofer
normalerweise für die Erzeugung eines hochqualitativen Tiefbasssounds. Allerdings kann das akustische Erlebnis durch
den Einsatz zweier Subwoofer (ähnlich Frontlautsprechern links und rechts) womöglich verbessert werden.
Stellen Sie den Subwoofer laut Abb.
A
A
Verwendung eines einzigen Subwoofers
Stellen Sie den Subwoofer an der Außenseite des
Frontlautsprechers links oder rechts auf.
oder
B
Subwoofer zwischen Frontlautsprechern links und
rechts
Wenn Sie Ihren Subwoofer zwischen den
Frontlautsprechern links und rechts aufstellen, richten Sie
ihn leicht auf eine Wand zu, um den Effekt zu optimieren.
oder
Hinweise
• Dieses Gerät ist magnetisch abgeschirmt. Trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher mit
Röhrenbildschirm aufgestellt wird. Stellen Sie in solchem Fall dieses Gerät weiter entfernt vom TV-Gerät.
• Bei sehr hohem Lautstärkepegel können Möbelstücke, Fensterscheiben und der Subwoofer selbst mitschwingen. Senken Sie in
solchem Fall den Lautstärkepegel. Nachklang kann durch den Einsatz von schwingungsdämpfenden Vorhängen o. Ä. begrenzt
werden. Es kann auch wirksam sein, die Lage des Subwoofers zu ändern.
AUFSTELLUNG
Subwoofer-Ausrichtung
, oder für den bestmöglichen Effekt.
B C
C
Verwendung von zwei Subwoofern
Stellen Sie einen an der
Außenseite beider
Frontlautsprecher auf.
Hinweis
Die nachfolgend dargestellte Aufstellung ist ebenfalls möglich.
Wird jedoch das Subwoofer-System direkt gegen die Wand
gerichtet, kann der Basseffekt beeinträchtigt werden aufgrund
der gegenphasigen Auslöschung zwischen direktem und reflek-
: Subwoofer : Frontlautsprecher
tierten Sound.
Aus diesem Grund sollte der Subwoofer
schräg ausgerichtet aufgestellt werden.
A B C
(Abb. , und ).
Es mag Fälle geben, in denen Sie
aufgrund stehender Wellen vom
Subwoofer keine ausreichenden
Tiefbassklänge erzielen können.
2
De
